Dichte Sammelleitung - Anschlusstyp C
Nur für Heizkessel mit 5 Glieder
Adapter CX94 Ø80/125
ø80/125
8518N051
* Mindesthöhe Siphon
Glieder Anzahl
Lmax
3CE konzentrisch
Das Maß Lmax ergibt sich durch Addition der Längen der geraden
Luft-/Abgasleitungen und der Längenäquivalenz der entsprechenden
anderen Bauteile.
Bezeichnung
Durchmesser
1 Kniestück 87°
Ø 80/125
2 45°-Kniestücke
Ø 80/125
1 Kondensatsammler
Ø 80/125
(**)
** Der Kondensatsammler DY59ist nur erforderlich, wenn der die
Länge der vertikalen Leitung 0.4 Meter übersteigt. Der
Kondensatsammler muss an der Basis der vertikalen Leitung
montiert werden. An den Kondensatsammler ist ein flexibler
Schlauch anzubringen. Die Abführung des Kondensats kann in eine
Abwasserleitung erfolgen.
Der flexible Schlauch zur Kondensatabführung ist so
anzubringen, dass er einen Siphon bildet, damit die Dichtheit
der Rauchgasabführung gewährleistet ist. Die dynamische
Höhe des Siphons muss mindestens 50 mm betragen.
18
- 3CE konzentrisch
42
Ø63/100 verwenden.
CX 94
3CE
ø63/100
L
H**
DY 59**
50 mm*
m
Äquivalente Länge
Kolli
in m
CX76
CX68
DY59

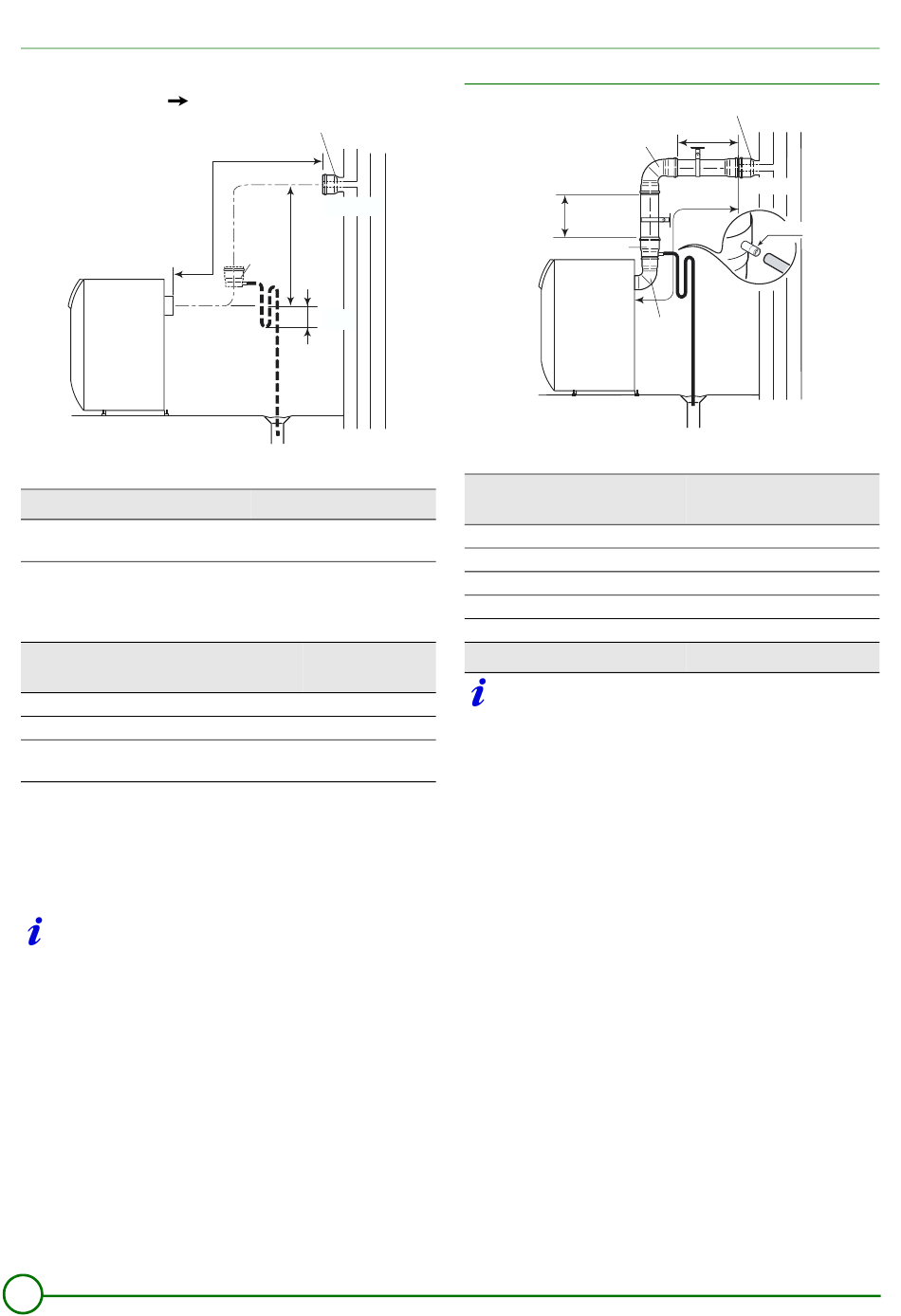

Anwendungsbeispiel - Heizkessel mit 5 Elementen
5
9
Kondensatsammler
Vertikales Rohr
Horizontales Rohr
L 3CE konzentrisch
Es muss sichergestellt werden, dass L geringer als Lmax ist
1
1
1
GS 140 F BE
CX 76
2 m
ø80/125
1 m
L
DY 59
CX 76
ø80/125
8518N052
Bezeichnung
Kolli
Bogen 87°
CX76
DY59
Bogen 87°
CX76
CX 94
3CE
ø63/100
ø 14,5
Äquivalente Länge in
m
1
1
1
1
2
6
