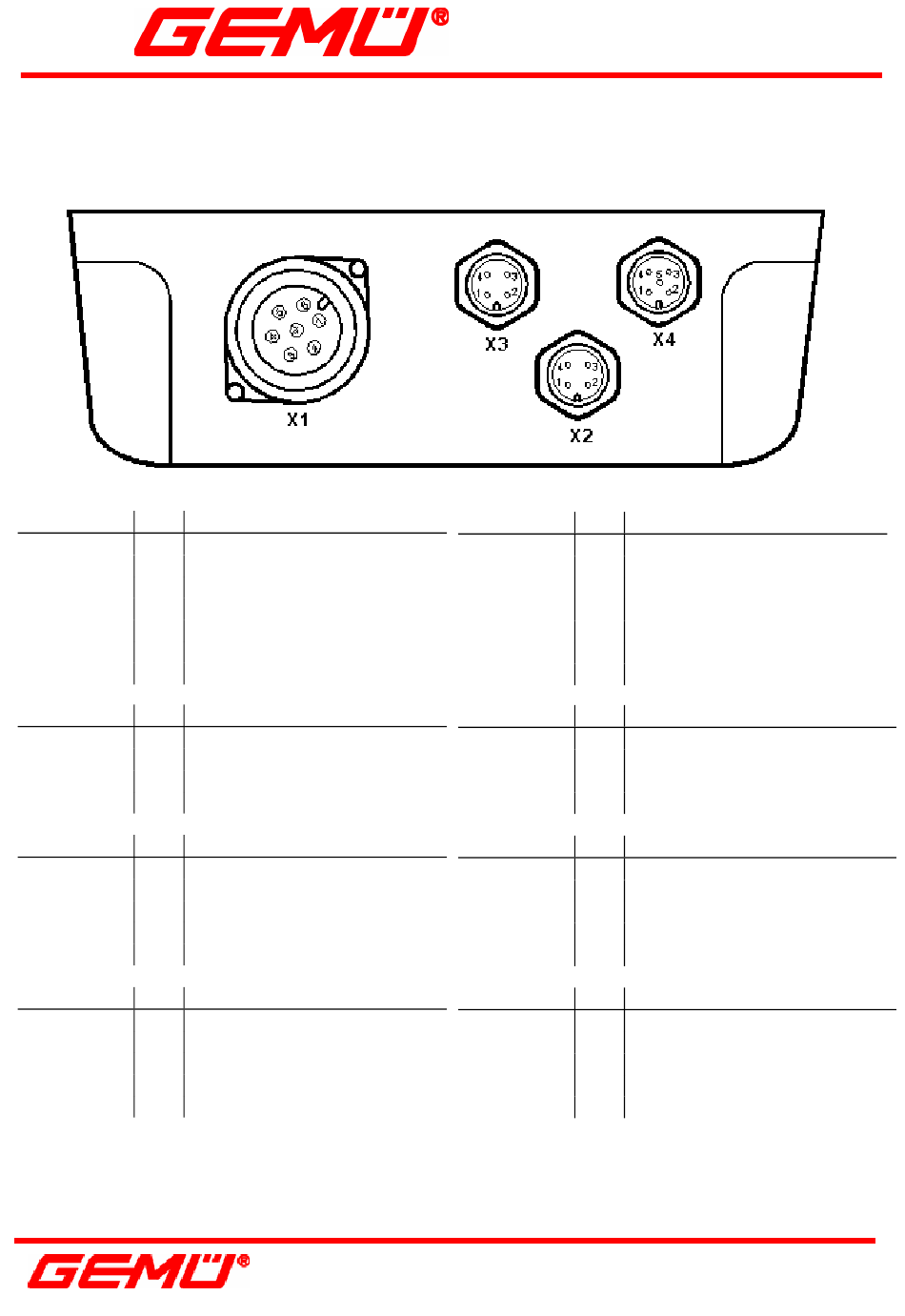

3 Elektrische Anschlüsse
Anschluss
Pin Signalname
X1
1
L1/L+ Versorgungsspannung
Dose
2
N/L- Versorgungsspannung
Binder
3
Relaisausgang K1
Serie 693
4
Relaisausgang K1
5
Relaisausgang K2
6
Relaisausgang K2
PE
PE-Schutzleiter
Anschluss
Pin Signalname
X2
1
Signalversorgung, 24V DC
M12
2
Digitaleingang 1 (optional)
Dose
3
GND, Signalversorgung
A-kodiert
4
Digitaleingang 2 (optional)
Anschluss
Pin Signalname
X3
1
I+, Sollwerteingang 0/4-20mA
M12
2
I-, Sollwerteingang 0/4-20mA
Stecker
3
I+, Istwertausgang 4-20mA
A-kodiert
4
I-, Istwertausgang 4-20mA
5
n.c.
Anschluss
Pin Signalname
X4
1
I+, Istwerteingang 0/4-20mA
M12
2
I-, Istwerteingang 0/4-20mA
Stecker
3
RxD, Receive Data, RS 232
B-kodiert
4
TxD, Transmit Data, RS 232
5
GND, RS 232
SideStep
3 Electrical connections
Connection
Pin Signal name
X1
1
Binder
2
socket
3
series 693
4
PE
Connection
Pin Signal name
X2
1
M12
2
socket
3
A-coded
4
Connection
Pin Signal name
X3
1
M12
2
plug
3
A-coded
4
Connection
Pin Signal name
X4
1
M12
plug
3
B-coded
4
4 / 18
SideStep
®
Positioner
L1/L+ Supply voltage
N/L- Supply voltage
Relay output K1
Relay output K1
5
Relay output K2
6
Relay output K2
PE-protective earth conductor
Signal supply, 24V DC
Digital input 1 (optional)
GND, Signal supply
Digital input 2 (optional)
I+, Set value input 0/4-20mA
I-, Set value input 0/4-20mA
I+, Actual value out 4-20mA
I-, Actual value out 4-20mA
5
n.c.
I+, Actual value in 0/4-20mA
2
I-, Actual value in 0/4-20mA
RxD, Receive Data, RS 232
TxD, Transmit Data, RS 232
5
GND, RS 232
®
Positioner
