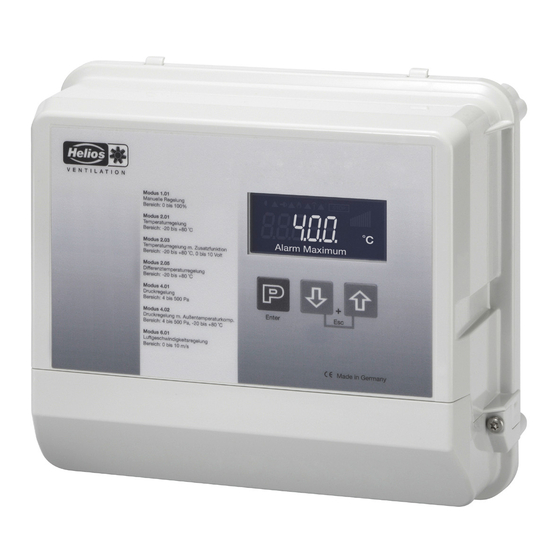

Seite 1 EUR EC Helios Ventilatoren Elektronischer Universal-Regler Nr. 82558. 002 Montage- und Betriebsvorschrift Aufbewahren zum Nachschlagen! HINWEIS: "Inbetriebnahmeassistent beachten, siehe Kapitel "Erste Inbetriebnahme" Software-Stand: ab Version 12.11 L-BAL-E274-D 1815 Index 002 Art.-Nr.
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift EUR EC Inhaltsübersicht Allgemeine Hinweise ............
Seite 3 Montage- und Betriebsvorschrift EUR EC Bedienelemente und Menü ..........
Seite 4 Montage- und Betriebsvorschrift EUR EC 9.9.6.5 Ausgang Regelkreis 2 zusätzlich zu “A2” auf “A1”, Funktion ..9.9.6.6 Vorgabe 1/2 bzw. Sollwert 1/2, Funktion ....
Seite 5: Allgemeine Hinweise
Montage- und Betriebsvorschrift EUR EC Allgemeine Hinweise 1 Allgemeine Hinweise Bedeutung der Betriebsanleitung Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Betriebsanleitung, um einen korrekten Gebrauch sicherzustellen! Wir weisen darauf hin, dass diese Betriebsanleitung nur gerätebezogen und keinesfalls für die...
Seite 6: Symbolerklärung
Montage- und Betriebsvorschrift EUR EC Sicherheitshinweise Symbolerklärung Sicherheitshinweise werden durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt. Achtung! Allgemeine Gefahrenstelle. Tod, schwere Körperverletzung oder erheblicher Sachschaden können auftreten, wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden! Gefahr durch elektrischen Strom Gefahr durch gefährliche, elektrische Spannung! Tod oder schwere Körperverletzung können...
Seite 7: Arbeiten Am Gerät
Montage- und Betriebsvorschrift EUR EC Produktübersicht Arbeiten am Gerät Information Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von einer Elektrofachkraft, entsprechend den elektrotechnischen Regeln (u. a. EN 50110 od. EN 60204) vorgenommen werden! Gefahr durch elektrischen Strom Es ist grundsätzlich verboten, Arbeiten an Geräteteilen durchzuführen, die unter Spannung stehen.
Seite 8: Wartung
Montage- und Betriebsvorschrift EUR EC Montage Wartung Das Gerät muss in regelmäßigen Abständen auf Verschmutzung überprüft und gegebenenfalls ge- reinigt werden. Transport • Das Gerät ist ab Werk entsprechend der vereinbarten Transportart verpackt. • Das Gerät sollte nur in Originalverpackung transportiert werden.
Seite 9: Außenmontage
Montage- und Betriebsvorschrift EUR EC Elektrische Installation Außenmontage Eine Außenmontage bis -20 °C ist möglich, wenn das Gerät nicht stromlos geschaltet wird. Anbrin- gung möglichst witterungsgeschützt, d. h. auch direkte Sonneneinstrahlung ausschließen! Montageort in der Landwirtschaft Montieren Sie das Gerät bei Verwendung für die Tierhaltung möglichst nicht direkt im Stall, sondern in einem Vorraum mit verminderter Schadstoffbelastung.
Seite 10: Netzanschluss
Montage- und Betriebsvorschrift EUR EC Elektrische Installation Netzanschluss Der Netzanschluss erfolgt an den Klemmen: PE, L1 und N. Dabei ist unbedingt darauf zu achten, dass die Netzspannung innerhalb der zulässigen Toleranzangaben liegt ( Technische Daten und seitlich angebrachtes Typenschild). Gefahr durch elektrischen Strom Die Netzspannung muss den Qualitätsmerkmalen der DIN EN 50160 und den deﬁnierten...
Seite 11: Relaisausgänge (K1, K2)
Montage- und Betriebsvorschrift EUR EC Elektrische Installation Relaisausgänge (K1, K2) Den Relaisausgängen “K1” und “K2” können unterschiedliche Funktionen zugeordnet werden ( Setup: Funktion und Invertierung der Relaisausgänge). Max. Kontaktbelastung Technische Daten und Anschlussplan. Relais K1 • Anschluss der potenzialfreien Kontakte von Relais “K1” an den Klemmen 11, 14, 12.
Seite 12: Schirmung
Montage- und Betriebsvorschrift EUR EC Elektrische Installation Information Es ist unbedingt auf richtigen Anschluss zu achten, d. h. “A (D+)” muss auch an den folgenden • Geräten an “A (D+)” angeschlossen sein. Gleiches gilt für “B (D-)”. Zusätzlich muss eine "GND"-Verbindung hergestellt werden, da ungleiches Potenzial (über 10 V!) •...
Seite 13: Programmierung: Menügruppe Modbus
Montage- und Betriebsvorschrift EUR EC Elektrische Installation Alternativ kann die Adressierung manuell über ein separates Handterminal oder eine PC Software erfolgen, die entsprechende Teilnehmerzahl muss dann am MODBUS Master eingegeben werden Menügruppe MODBUS Master). Information • Wenn ein Repeater erforderlich ist und die automatische Adressierung durchgeführt werden soll, können nur bestimmte Repeater eingesetzt werden, die das Signal zur Adressierung durchleiten.
Seite 14: Potenzial Der Steuerspannungsanschlüsse
Montage- und Betriebsvorschrift EUR EC Auswahl der Betriebsart 5.11 Potenzial der Steuerspannungsanschlüsse Die Anschlüsse der Steuerspannung (< 30 V) beziehen sich auf das gemeinsame GND Potenzial (Ausnahme: Relaiskontakte sind potenzialfrei). Zwischen den Anschlüssen der Steuerspannung und dem Schutzleiter besteht eine Potenzialtrennung. Es muss sichergestellt sein, dass die maximale Fremdspannung an den Anschlüssen der Steuerspannung 30 V nicht überschreiten kann (zwischen...
Seite 15: Betrieb Mit Zweitem Regelkreis
Montage- und Betriebsvorschrift EUR EC Auswahl der Betriebsart Betriebsart und Signal an E1, E2 Betrieb mit zweitem Regelkreis Über die Auswahl der Betriebsart wird die Funktion für Regelkreis 1 bestimmt. Dieser wirkt auf den Ausgang mit Funktion Bei Bedarf kann zusätzlich ein zweiter Regelkreis mit separater Istwerterfassung und separatem Ausgang aktiviert werden.
Seite 16: E2 Funktionen Für Aktivierung Regelkreis
Montage- und Betriebsvorschrift EUR EC Auswahl der Betriebsart E2 Funktionen für Aktivierung Regelkreis 2: Werkseinstellung E2 Funktion Funktion zweiter Regelkreis E2 Analog 2.Sollwert 1 Temperatur Temperaturregelung TF / LTR, 20.0 °C LTK, LTA (8E) Voreinstellungen und Sensorauswahl Betriebsart 2.01 Kälte-Druck Funktion nicht zulässig!
Seite 17: Funktionserweiterung Für Digitale Eingänge "D1" Und "D2" Bei Betrieb Mit Zweitem Regelkreis
Montage- und Betriebsvorschrift EUR EC Auswahl der Betriebsart Einstellung 2.Sollwert 2 Sollwert 2 für Regelkreis 2 Einstellung “Sollwert 2” z. B. für reduzierten Wert im Nachtbetrieb. - - - - - Umschaltung Sollwert 1/2 über externen Kontakt (solange keine Zuordnung erfolgt 2.Sollwert 2...
Seite 18: Externer Sollwert / Externe Drehzahlvorgabe Im Handbetrieb
Montage- und Betriebsvorschrift EUR EC Inbetriebnahme Externer Sollwert / Externe Drehzahlvorgabe im Handbetrieb Externe Sollwertvorgabe bzw. ein externer Handbetrieb ist mit einem 0 - 10 V (0 - 20 mA, 4 - 20 mA) Signal an den Klemmen “E2” und “GND” möglich. “E2” in Grundeinstellung konﬁgurieren. Für Potenziometer Analog Out 1 (Klemmen “A1”) auf Funktion...
Seite 19: Vorgehensweise Bei Der Inbetriebnahme (Ohne Assistent)
Montage- und Betriebsvorschrift EUR EC Inbetriebnahme Der gewünschte Wert wird mittels oder V E N T I L A T I O N Modus 1.01 Drehzahlsteller mit Steuersignal z.B. 0-10 V ausgesucht und mit Modus 1.02 Drehzahlsteller über Tasten Modus 2.01 Temperaturregelung in °C...
Seite 20 Montage- und Betriebsvorschrift EUR EC Inbetriebnahme Auszug der Menütabelle Start Sprache US Einheiten Grundeinstellung 2.01 1.01 4.01 Betriebsart 2.03 2.05 6.01 8.01 1.02 4.02 2.04 1.01 = 0 - TF.. / LTR, TF.. / LTR, DSG500 / MAL10 / E1 Analog In...
Seite 21: Bedienelemente Und Menü
Montage- und Betriebsvorschrift EUR EC Bedienelemente und Menü 8 Bedienelemente und Menü Multifunktions - LC Display und Tastatur Istwertanzeige 1. Status Zeile Anzeige nach dem Einschalten der Netzspan- 2. Anzeige der Menügruppe in der sich das angezeigte Menü nung oder nach dem Verlassen der Einstellme- beﬁndet...
Seite 22: Beispiel Für Programmierung Der Betriebsart 2.01 Unter "Grundeinstellung
Montage- und Betriebsvorschrift EUR EC Bedienelemente und Menü Menüführung Anzeige im Display nach Einschalten der Netz- Hauptmenü Info spannung (Betriebsart 1.01 Start Darstellung für Menüsprache Deutsch = “D” (Aus- Einstellung lieferungszustand). Protokoll Aussteuerung Umschaltung zwischen “Info” * und “Hauptmenü” Grundeinstellung mit der Esc-Tastenkombination.
Seite 23: Menüstruktur
Montage- und Betriebsvorschrift EUR EC Bedienelemente und Menü Menüstruktur Auswahl der Menügruppe (z. B. Grundeinstellung) mit den Pfeiltasten nach rechts durch ▼-Taste nach links durch ▲-Taste. Die Menüpunkte der Menügruppen (z. B. Betriebsart) erreicht man mit der P-Taste. Mit den Pfeiltasten bewegt man sich innerhalb der Menügruppe auf und ab.
Seite 24: Beispiel Für Betriebsart
Montage- und Betriebsvorschrift EUR EC Bedienelemente und Menü Beispiel für Betriebsart 1.01 PIN 0010 User ← ← ← ← → → → → Service ▼ ▼ ▼ ▼ Hauptmenü ▼ Info Hauptmenü Hauptmenü Hauptmenü Hauptmenü ▲ ▲ ▲ ▲ ▲...
Seite 25: Übersicht Der Menügruppen
Montage- und Betriebsvorschrift EUR EC Bedienelemente und Menü Übersicht der Menügruppen Einstellmöglichkeiten Hauptmenü Anzeige von gemessenen Istwerten, eingestellten Sollwerten, Aussteuerung usw. Info Einstellungen sind in dieser Menügruppe nicht möglich PIN Eingabe zum Zurücksetzen auf Voreinstellungen und zum Schutz der Einstellun- gen.
Seite 26: Programmierung
Montage- und Betriebsvorschrift EUR EC Programmierung 9 Programmierung Anzeige in SI-Einheiten oder Imperial-Einheiten (US) Nachfolgende Beschreibung für Anzeige in SI-Einheiten (Werkseinstellung). Bei Umstellung auf Imperial-Einheiten (US), sind die entsprechenden Umrechnungsfaktoren zu beachten ( Menü- gruppe Start / US-Einheiten). Drehzahlsteller 1.01 1.02...
Seite 27 Montage- und Betriebsvorschrift EUR EC Programmierung Vorgabe Intern1 Einstellung Einstellbereich manuelle Drehzahlvorgabe: 0...100 % “Min. Drehzahl”... “Max. Dreh- zahl” 50 % Werkseinstellung: 50 % Vorgabe Intern1 Vorgabe Intern2 Einstellung Einstellung “Vorgabe Intern2” z. B. für reduzierten Wert im Nachtbetrieb. Umschaltung Intern 1/2 über externen Kontakt (Anzeige solange keine Zuordnung...
Seite 28: Drehzahlsteller Mit Direkter Vorgabe Über Tastatur 1.02
Montage- und Betriebsvorschrift EUR EC Programmierung 9.1.2 Drehzahlsteller mit direkter Vorgabe über Tastatur 1.02 Grundeinstellung 1.02 Grundeinstellung Hauptmenü Einstellung Protokoll Grundeinstellung Controller Setup IO Setup Betriebsart Grundeinstellung 1.02 Einstellung der Betriebsart: 1.02 Betriebsart Anzahl Stufen Grundeinstellung Auswahl: 0, 1, 2, 3, 4, 5...
Seite 29: Einstellung Im Betrieb
Montage- und Betriebsvorschrift EUR EC Programmierung Min. Drehzahl Einstellung Einstellbereich: 0... “Max. Drehzahl” Werkseinstellung: 15 % 15 % Min. Drehzahl Max. Drehzahl Einstellung Einstellbereich: 100 % - “Min. Drehzahl” Werkseinstellung: 100 % 100 % Max. Drehzahl Einstellung im Betrieb 1.02 Nach abgeschlossener Installation ist je nach gewählter Funktion nur noch die Einstellung “Vorgabe Direkt”...
Seite 30: Temperaturregelung 2.01
Montage- und Betriebsvorschrift EUR EC Programmierung Temperaturregelung 2.01 2.05 9.2.1 Grundeinstellung 2.01 2.05 Grundeinstellung Hauptmenü Einstellung Protokoll Grundeinstellung Controller Setup IO Setup Betriebsart Grundeinstellung Einstellung der Betriebsart z. B. 2.01 2.01 Betriebsart Grundeinstellung E1 Analog In Der Sensoreingang ist bei den Betriebsarten der Gruppe werkseitig auf Sensoren der Typenreihe “TF”...
Seite 31 Montage- und Betriebsvorschrift EUR EC Programmierung E2 Funktion Grundeinstellung Der zweite Signaleingang ist bei Betriebsarten mit einem Sensor werkseitig nicht aktiviert. Bei Betriebsarten mit zwei Sensoren wird die Funktion automatisch mit programmiert. E2 Funktion Der zweite analog Eingang ist somit belegt und weitere Funktionszuordnungen sind nicht möglich.
Seite 32: Einstellungen Für Den Betrieb 2.01
Montage- und Betriebsvorschrift EUR EC Programmierung 9.2.2 Einstellungen für den Betrieb 2.01 2.05 2.01 Temperaturregelung Klima- und Kältetechnik (Voreingestellter Sollwert 20,0 °C, Regelbereich 5,0 K) 2.03 Temperaturregelung mit vorprogrammierten Zusatzfunktionen (Heizung, Klappe, Temperaturüberwa- chung). 2.04 Temperaturregelung mit 2 Sensoren Vergleich mit Regelung auf höheren Wert. “E2 Funktion” auf Vergleich = eingestellt.
Seite 33: Funktionsdiagramme Temperaturregelung
Montage- und Betriebsvorschrift EUR EC Programmierung Handbetrieb Einstellung “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb” Handbetrieb Einstellung Drehzahl Handbetrieb Manuelle Drehzahlvorgabe ohne Beeinﬂussung durch ein externes Signal. Aktivierung über Menü “Handbetrieb” oder externen Kontakt an digitalem Eingang ( 100 % IO Setup).
Seite 34: Zusätzlich Für
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel 2: Temperaturregelung in “Heizfunktion” (idealisiertes Prinzipschaubild) Min. 0 % Max. = 100 % Max. Min. Min. 35 % Max. = 85 % 28.03.2013 v_tempcontrol_heat_cxe_master.vsd 20 °C 10 K 10 °C (Controller Setup: “Ist>Soll=n+” auf “OFF”) MODBUS Out: Drehzahlvorgabe über MODBUS...
Seite 35: Zusätzlich Für : Relais Für Heizung Oder Kühlung
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel für Signalausgang 0 - 10 V (IO Setup: “A2 Funktion” = 10 V 100 % Min. 0 % Max. = 100 % Max. Analog Out Min. 35 % Max. = 85 % 50 % Min.
Seite 36: Zusätzlich Für Betriebsart : Relaisausgang Für Alarmmeldung
Montage- und Betriebsvorschrift EUR EC Programmierung Info Die aktivierte Heizung wird über das Feuer Symbol im Display angezeigt. 28.7 °C E1 Istwert Temperaturverlauf bei Umprogrammierung auf für “K2” Funktion im IO Setup z. B. für Ansteuerung einer Kühlung Beispiel: Sollwert 15,0 °C, Offset +5,0 K, Hysterese 2,0 K Die Kühlung bleibt bei einer Raumtemperatur über dem...
Seite 37: Druckregelung Klimatechnik 4.01
Montage- und Betriebsvorschrift EUR EC Programmierung Druckregelung Klimatechnik 4.01 4.02 9.3.1 Grundeinstellung 4.01 4.02 Hauptmenü Grundeinstellung Start Einstellung Protokoll Grundeinstellung Controller Setup Betriebsart Grundeinstellung Einstellung der Betriebsart z. B. 4.01 4.01 Betriebsart Grundeinstellung E1 Analog In Der Sensoreingang ist bei den Betriebsarten der Gruppe werkseitig auf Sensortyp “DSG500 ”...
Seite 38: Einstellungen Für Den Betrieb 4.01
Montage- und Betriebsvorschrift EUR EC Programmierung E2 Funktion Grundeinstellung Der zweite Signaleingang ist bei Betriebsarten mit einem Sensor werkseitig nicht aktiviert. Bei Betriebsarten mit zwei Sensoren wird die Funktion automatisch mit programmiert. E2 Funktion Der zweite Analogeingang ist somit belegt und weitere Funktionszuordnungen sind nicht möglich.
Seite 39: Außentemperaturabhängige Sollwertanpassung
Montage- und Betriebsvorschrift EUR EC Programmierung Max. Drehzahl Einstellung Einstellbereich: 100 %... “Min. Drehzahl” Werkseinstellung: 100 % 100 % Max. Drehzahl Einstellung Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb”...
Seite 40: Luftgeschwindigkeitsregelung 6.01
Montage- und Betriebsvorschrift EUR EC Programmierung Luftgeschwindigkeitsregelung 6.01 9.4.1 Grundeinstellung 6.01 Hauptmenü Grundeinstellung Start Einstellung Protokoll Grundeinstellung Controller Setup Betriebsart Grundeinstellung Einstellung Betriebsart 6.01 6.01 Betriebsart Grundeinstellung E1 Analog In 6.01 Der Sensoreingang ist bei Betriebsart werkseitig auf Sensortyp “MAL10” einge- stellt.
Seite 41: Einstellungen Für Den Betrieb 6.01
Montage- und Betriebsvorschrift EUR EC Programmierung Grundeinstellung “E2 Funktion” Einstellbare • | = Externer Sollwert z. B. über externes Signal (0 - 10 V) statt Einstellung “Sollwert 1” . 0 - 10 V 0 - 100 % Sensormessbereich. E2 Funktion •...
Seite 42: Absolute Feuchte Differenz Regelung 8.01
Montage- und Betriebsvorschrift EUR EC Programmierung Max. Drehzahl Grundeinstellung Einstellbereich: 100 %... “Min. Drehzahl” Werkseinstellung: 100 % 100 % Max. Drehzahl Grundeinstellung Handbetrieb “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON” = automatische Regelung außer Funktion, Drehzahlvorgabe im Menü “Drehzahl Handbetrieb”...
Seite 43: Einstellungen Für Den Betrieb 8
Montage- und Betriebsvorschrift EUR EC Programmierung Grundeinstellung E2 Funktion 8.01 • Die E2 Funktion ist bei der Betriebsart vorprogrammiert = Regelung auf Differenzwert zwischen Sensor 1 und Sensor 2. Vorprogrammierter Sensor: Typ E2 Funktion “AFS 0-10V” “E2 Funktion” Einstellbare (alternativ) OFF = Betrieb mit einem Sensor •...
Seite 44 Montage- und Betriebsvorschrift EUR EC Programmierung Min. Drehzahl Grundeinstellung Einstellbereich: 0... “Max. Drehzahl” Werkseinstellung: 15 % 15 % Min. Drehzahl Grundeinstellung Max. Drehzahl Einstellbereich: 100 %... “Min. Drehzahl” Werkseinstellung: 100 % 100 % Max. Drehzahl Handbetrieb Grundeinstellung “OFF” = automatische Regelung auf eingestellten Sollwert (Werkseinstellung) “ON”...
Seite 45: Menügruppe Start
Montage- und Betriebsvorschrift EUR EC Programmierung Menügruppe Start Start Hauptmenü Start Einstellungen Protokoll Grundeinstellung Controller Setup Start PIN Eingabe Das Servicemenü für die Installation kann vor unbeabsichtigten Änderungen durch - - - - einen PIN-Code geschützt werden. Mit weiteren PIN-Codes ist das Zurücksetzen auf PIN Eingabe Voreinstellungen möglich.
Seite 46: Menügruppe Info
Montage- und Betriebsvorschrift EUR EC Programmierung Betriebsart Start Anzeige der eingestellten Betriebsart (z. B. 1.01 für Drehzahlsteller) 1.01 Betriebsart Start Gerätename Anzeige von Gerätename und Softwareversion 12.00 EUR EC Start Individuelle Gerätenummer SN: 154036311039 Menügruppe Info Nach dem Einschalten der Netzspannung oder nach dem Verlassen der Einstellmenüs mit der Esc-Tastenkom- bination wird der erste Menüpunkt in der Menügruppe Info angezeigt (Anzeige abhängig von gewählter Betriebs-...
Seite 47 Montage- und Betriebsvorschrift EUR EC Programmierung Info Anzeige für “Istwert 2” bei Betrieb mit 2 Sensoren . Anzeige wenn Funktion nicht aktiv: - - - - - 0 °C E2 Istwert Info Anzeige des aktiven Sollwertes auf den das Gerät arbeitet.
Seite 48: Controller Setup
Montage- und Betriebsvorschrift EUR EC Programmierung Controller Setup Controller Setup Hauptmenü Start Einstellungen Protokoll Grundeinstellung Controller Setup 9.8.1 PIN-Schutz aktivieren, PIN 0010 Controller Setup Die Einstellungen für die Installation in der Serviceebene können vor unbeabsichtigten Änderungen geschützt werden. Hierzu wird der “PIN-Schutz” aktiviert = “ON”.
Seite 49: Benutzereinstellung Speichern, Wiederherstellen Mit Pin 9090
Montage- und Betriebsvorschrift EUR EC Programmierung 9.8.3 Benutzereinstellung speichern, wiederherstellen mit PIN 9090 Controller Setup Die individuell vorgenommene Gerätekonﬁguration (User Setting) kann hier gespei- chert werden (entspricht PIN 9091). Durch Eingabe der PIN 9090 wird die Benutzereinstellung wieder hergestellt ( Start - PIN Eingabe).
Seite 50: Limit
Montage- und Betriebsvorschrift EUR EC Programmierung 9.8.5 Limit Controller Setup Nach Zuordnung eines digitalen Eingangs ( IO Setup) kann eine einstellbare Be- grenzung der Aussteuerung über einen digitalen Eingang (“D1”, “D2”, ..) aktiviert werden. - - - - - Anzeige solange keine Zuordnung im “IO Setup” vorgenommen wurde:...
Seite 51: Wirkungsumkehr Der Regelfunktion
Montage- und Betriebsvorschrift EUR EC Programmierung 9.8.7 Wirkungsumkehr der Regelfunktion Controller Setup Für die Wirkung der Regelung gibt es zwei Funktionen: für steigende Aussteuerung bei steigendem Istwert über Soll- • “Ist>Soll=n+” wert. Ist>Soll=n+ • für steigende Aussteuerung bei sinkendem Istwert unter “Ist>Soll=n+”...
Seite 52: Gruppensteuerung
Montage- und Betriebsvorschrift EUR EC Programmierung P-Anteil= Reaktionszeit Controller Setup Einstellbereich: 0 - 200 % kleiner = langsamer 50 % größer = schneller Controller Setup I-Anteil = Genauigkeit, Ausregelzeit Einstellbereich: 0 - 200 % größer = schneller 50 % kleiner = langsamer...
Seite 53: Variante "1": Zwei Geregelte Gruppen
Montage- und Betriebsvorschrift EUR EC Programmierung Gruppenfunktionen ( IO Setup) Analog Ausgang A1, A2 = Gruppe 1 MODBUS A1, A2 = Gruppe 2 = Gruppe 3 = Gruppe 4 Relaisausgang K1, K2 = Gruppe 2 = Gruppe 3 = Gruppe 4 Information Die Gruppenansteuerung über analog Ausgang, Relais und MODBUS kann auch kombiniert...
Seite 54: Beispiel Variante "1": Zwei Geregelte Gruppen
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel Variante “1”: Zwei geregelte Gruppen Analog / MODBUS Out Analog Analog MODBUS 2A = Standard MODBUS Master Master Analog Out Analog Out 1A (1D+), 1B (D-) 0 – 10 V 0 – 10 V...
Seite 55 Montage- und Betriebsvorschrift EUR EC Programmierung nmin bei Gruppe2 Controller Setup Minimalwert für Gruppe2 Einstellbereich: 0 - 100 % 20 % Werkseinstellung: 20 % * nmin bei Gruppe2 Controller Setup EIN Wert Gruppe3 Einschaltwert für Gruppe3 Einstellbereich: 0 - 100 %...
Seite 56: Beispiel Variante "2" Über Modbus
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel Variante “2” über MODBUS Eine geregelte Gruppe und drei geschaltete Gruppen G3 ON @ 70 % Analog G2 ON @ 50 % G4 ON @ 85 % MODBUS Master 1A (1D+), 1B (D-)
Seite 57: Versatz Regelsignal
Montage- und Betriebsvorschrift EUR EC Programmierung 9.8.11 Versatz Regelsignal Versatz Regels. 1 Controller Setup Bei Bedarf kann die Kennlinie des Regelsignals für Regelkreis 1 angepasst werden. Um diese Funktion zu aktivieren, den Ausgang mit Funktion auf Funktion umprogrammieren. IO Setup.
Seite 58: Com2 Funktion
Montage- und Betriebsvorschrift EUR EC Programmierung Controller 1 Comparator Sensor 2 Cout Controller 2 Sensor 1 Cout = C1 @ C1 > C2 Cout = C2 @ C2 > C1 13.03.2015 v_cxe_comparator_c1_c2.vsd 9.8.13 COM2 Funktion IO Setup Einstellmöglichkeiten: • MODBUS Slave (Werkseinstellung): Im Hauptmenü folgt nach der Menügruppe “MODBUS Slave”...
Seite 59: Zuordnung: Virtuelle Ios / Reale Ios
Montage- und Betriebsvorschrift EUR EC Programmierung 9.9.2 Zuordnung: virtuelle IOs / reale IOs Es wird zwischen virtuellen IOs und realen IOs unterschieden. • Reale IOs sind physikalische Eingänge, physikalische Ausgänge und Timerfunktionen auf dem MODBUS Master, auf Erweiterungsmodulen und auf Geräten, die über die MODBUS-Schnittstelle angebunden sind.
Seite 60: Beispiel Für Mögliche Zuordnung Für Analogeingang Ai1 Und Ai2
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel: Zuordnung von Eingängen für Temperatursensoren MODBUS Master MODBUS Slave AI1 (26.8°C) AI2 (16.8°C, 5E) AI3 (7.8°C, 15E) AI4 (OFF) AI5 (OFF) MODBUS 13.09.2016 Sensor 1 Sensor 2 Sensor 3 v_mod_master_io_mapping.vsd 1 Übersichtsanzeige der virtuellen Eingänge "AI1-AI6" mit Anzeige der Istwerte und der programmierten Funktionen 2 Zuordnung realer Eingang "E1"...
Seite 61: Übersicht Der Möglichen Analogen Ausgänge
Montage- und Betriebsvorschrift EUR EC Programmierung 9.9.3 Analoge Ausgänge “AO” Menüaufbau Analog Out AO1 (0.00V, 2A) AO2 (10.00V, 1A) Übersicht der möglichen analo- ▲ AO3 (OFF) gen Ausgänge ▼ AO4 (OFF) AO5 (OFF) P↓ ↑ ESC 1.Regelsignal Einstellung der gewünschten...
Seite 62: Signaleinstellungen
Montage- und Betriebsvorschrift EUR EC Programmierung Einstellung der gewünschten Funktion Funktion Beschreibung keine Funktion Festspannung 10V Festspannung +10 V (1A) Werkseinstellung für “A2” bei Betrieb mit einem Regelkreis. 1.Regelsignal Geregelter 0 - 10 V Ausgang für Regelkreis 1 (Werkseinstellung für “A1”) (2A) proportional Eingang “E1”...
Seite 63: Analoge Eingänge "Ai
Montage- und Betriebsvorschrift EUR EC Programmierung Max. Einstellbereich: 10 - 0 V Werkseinstellung: 10 V 10.0 V Max. Invertierung Mit der Einstellung “Invertierung” kann die Ausgangsspannung invertiert werden. Werkseinstellung: Invertierung = “OFF” Invertierung “Min.” / “Min.” Funktion Analog 10 V 10 V A max: 10 –...
Seite 64: Übersicht Der Möglichen Analogen Eingänge
Montage- und Betriebsvorschrift EUR EC Programmierung Menü-Übersicht für “AI3” und “AI6” Analog In AI1 (0.00V, 2A) AI2 (10.00V, 1A) Übersicht der möglichen analo- ▲ AI3 (OFF) gen Eingänge ▼ AI4 (OFF) AI5 (OFF) P↓ ↑ ESC Einstellung der gewünschten Funktion Funktion ▲...
Seite 65 Montage- und Betriebsvorschrift EUR EC Programmierung Funktion Beschreibung Funktion Bei Betriebsarten als Regler über 2.01 Ext. Sollwert = Externer Sollwert z. B. über externes Signal (0 - 10 V) statt Einstellung “Sollwert 1” (1E) Ext. Handbetrieb Externer Handbetrieb über externes Signal (0 - 10 V). Umschaltung zwischen Ein- stellung am Gerät und externem Handbetrieb über digitalen Eingang...
Seite 66: Beispiel: Betriebsart
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel: Betriebsart 1.01 Drehzahlsteller, Vorgabe über externes Signal Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % Min. 0 – 10 V 10 – 0 V 0 – 20 mA 20 –...
Seite 67: Übersicht Der Möglichen Digitalen Ausgänge
Montage- und Betriebsvorschrift EUR EC Programmierung Übersicht der möglichen digitalen Ausgänge Digital Out Beispiel für Erklärung der Anzeige DO1 (0, 1K) 0 = Relais D01 abgefallen 1K = programmierte Funktion (Betriebsmeldung) für “DO1” DO2 (1, 2K) 1 = Relais D02 angezogen 2K = programmierte Funktion (Störmeldung) für “DO2”...
Seite 68 Montage- und Betriebsvorschrift EUR EC Programmierung 1 = angezogen, Klemmen 11-14 gebrückt 0 = abgefallen, Klemmen 11-12 gebrückt 1 = angezogen, Klemmen 21-24 gebrückt 11.05.2007 0 = abgefallen, Klemmen 21-22 gebrückt v_relais_k1_k2.vsd Funktion Status Regelgerät K1 / K2 1= angezogen...
Seite 69: Übersicht Der Möglichen Digitalen Eingänge
Montage- und Betriebsvorschrift EUR EC Programmierung 9.9.6 Digitale Eingänge “DI” Menü-Übersicht Digital In DI1 (OFF) DI2 (OFF) Übersicht der möglichen digita- ▲ DI3 (OFF) len Eingänge ▼ DI4 (OFF) DI5 (OFF) P↓ ↑ ESC Einstellung der gewünschten Funktion Funktion ▲ ▼...
Seite 70 Montage- und Betriebsvorschrift EUR EC Programmierung ohne Funktion Reset (10D) Vorgabe Max. Drehzahl “EIN” / “AUS” Max. Drehzahl Wirkt bei Betrieb mit zwei Regelkreisen auf den jeweils eingestellten Wert “1. Max. (11D) Drehzahl” und “2. Max. Drehzahl”. Ohne Funktion Motorheizung...
Seite 71: Freigabe On/Off, Funktion | 1D
Montage- und Betriebsvorschrift EUR EC Programmierung not available n.a. (kein Eingang zugeordnet) not available n.a. (kein Eingang zugeordnet) not available n.a. (kein Eingang zugeordnet) not available n.a. (kein Eingang zugeordnet) Invertierung Invertierung Werkseitig ist die Invertierung der digitalen Eingänge auf “OFF” (wenn eine Funktion programmiert).
Seite 72: Limit On / Off, Funktion | 3D
Montage- und Betriebsvorschrift EUR EC Programmierung 9.9.6.3 Limit ON / OFF, Funktion Der im Controller Setup eingestellte Wert für “Limit” wird über einen digitalen Eingang aktiviert. Kontakt z. B. an digitalem Eingang “Digital In 1” (Je nach Geräteart an den Klemmen “D1” - “D1”oder “D1”...
Seite 73: Vorgabe 1/2 Bzw. Sollwert 1/2, Funktion | 5D
Montage- und Betriebsvorschrift EUR EC Programmierung Controller 1 Sensor 2 n = 0 - 100 % Controller 2 Sensor 1 n = 0 - 100 % 03.04.2013 v_4d_contr2_a2_or_plus_a1.vsd 9.9.6.6 Vorgabe 1/2 bzw. Sollwert 1/2, Funktion Bei Betriebsart Drehzahlsteller 1.01 : Umschaltung “Vorgabe Intern1” / “Vorgabe Intern2 ”...
Seite 74: Intern / Extern, Funktion | 6D
Montage- und Betriebsvorschrift EUR EC Programmierung 9.9.6.7 Intern / Extern, Funktion Bei Betriebsart Drehzahlsteller 1.01 : Umschaltung “Vorgabe Intern” / “Vorgabe Extern ” Unter Einstellungen muss “Vorgabe Extern1” auf “OFF” programmiert werden. Kontakt z. B. an digitalem Eingang “Digital In 1” (Je nach Geräteart an den Klemmen “D1” - “D1”oder “D1”...
Seite 75: Wirkungsumkehr Der Regelfunktion
Montage- und Betriebsvorschrift EUR EC Programmierung 9.9.6.9 Wirkungsumkehr der Regelfunktion (ab 2.01 ), Funktion Umschaltung zwischen: Steigender Aussteuerung bei steigendem Istwert und steigender Aussteue- rung bei sinkendem Istwert. Die werkseitige Einstellung der “Regelfunktion” ist von der gewählten Betriebsart abhängig ( Controller Setup - Wirkungsumkehr der Regelfunktion).
Seite 76: Umschaltung Sollwert 1/2 Und Regelbereich 1/2 Für Regelkreis 2 | | . 16D
Montage- und Betriebsvorschrift EUR EC Programmierung “D1 Invertierung” “Max. Dreh- • “OFF” zahl” bei geschlossenem Kontakt aktiv “D1 Invertierung” “Max. Dreh- • “ON” - - - - - zahl” bei geöffnetem Kontakt aktiv Controller = 80 % = 0 .. 100 % D1 D1 15.05.2009...
Seite 77: Timerfunktion Überschreiben | 21D
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel für “D1 Invertierung” = “OFF”: • Bei geöffnetem Kontakt: “2.Sollwert 1” = 20 °C + “2.Regelbereich 1” = 5 K Bei geschlossenem Kontakt: “2.Sollwert 2” = 17 °C + “2.Regelbereich 2” = 3 K •...
Seite 78: Grenzwerte
Montage- und Betriebsvorschrift EUR EC Programmierung 9.10 Grenzwerte Grenzwerte Hauptmenü Protokoll Grundeinstellung Controller Setup IO Setup Grenzwerte 9.10.1 Grenzwerte in Abhängigkeit der Aussteuerung Nur für Aussteuerung Regelkreis 1! Anzeige bei Betrieb mit zwei Regelkreisen: 1.Ausst. Funktion, 1.Ausst. min., 1.Ausst. max., 1.Aus- st.Verzoeg.
Seite 79: Invertiert
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiel Meldung über Relais “K1”: nicht invertiert Invertiert IO Setup: K1 Funktion = 4K IO Setup: K1 Funktion = 4K IO Setup: K1 Invertierung = OFF IO Setup: K1 Invertierung = OFF 100 %...
Seite 80: Einstellungen
Montage- und Betriebsvorschrift EUR EC Programmierung E1 Hysterese Grenzwerte Einstellbereich Hysterese in der Maßeinheit des programmierten Eingangssignals. - - - - - GW E1 Hysterese E1 Verzoegerung Grenzwerte Zeitverzögerung bis Meldung über Relais und Alarmsymbol. Einstellbereich: 0 - 120 sec.
Seite 81: Grenzwerte In Abhängigkeit Der Abweichung (Offset) Zum Sollwert
Montage- und Betriebsvorschrift EUR EC Programmierung 9.10.3 Grenzwerte in Abhängigkeit der Abweichung (Offset) zum Sollwert Bei Betriebsarten als Regler (ab 2.01 ) können zwei Grenzwertmeldungen bezogen auf den einge- stellten Sollwert und den gemessenen Istwert (an E1) erfolgen. Nur für aktiven Sollwert von Regelkreis 1! Anzeige bei Betrieb mit zwei Regelkreisen: 1.Offset Funktion, 1.
Seite 82: Timer
Montage- und Betriebsvorschrift EUR EC Programmierung Beispiele für Temperaturregelung, für andere Betriebsarten Einstellungen in entsprechender Sensor- einheit. Offset 1 für Meldung bei Überschreitung Offset 2 für Meldung bei Unterschreitung OFF = 20°C - 2 K = 18 °C OFF = 15°C + 2 K = 17 °C ON = 15°C + 5 K = 20 °C...
Seite 83 Montage- und Betriebsvorschrift EUR EC Programmierung Funktion Beschreibung * Timer EIN = (@ Timer Invert. = OFF) Reset ohne Funktion Reset (10D) Max. Drehzahl Vorgabe Max. Drehzahl “EIN” / “AUS” (11D) Wirkt bei Betrieb mit zwei Regelkreisen auf den jeweils einge- Max.
Seite 84: Einstellung Von Uhrzeit Und Datum
Montage- und Betriebsvorschrift EUR EC Programmierung 9.11.2 Einstellung von Uhrzeit und Datum Menügruppe Timer Hauptmenü Controller Setup IO Setup Grenzwerte Timer Autoadressing P-Taste drücken und mit AUF / AB Tasten die Stunden einstellen, zum Speichern P- Timer Taste drücken. Nun blinken die Minuten und können mit den Tasten AUF / AB eingestellt werden, zum 13:05 Speichern P-Taste drücken.
Seite 85 Montage- und Betriebsvorschrift EUR EC Programmierung Vor kompletter Neueinstellung zuerst alle Schaltzeiten löschen Abfolge Timer Timer Timer Timer P 9 x - - - - - - - - Mo-So 3 x P Mo-So EIN1 Mo-So AUS1 ▲ [ESC] [ESC]...
Seite 86: Werkseinstellung Ohne Vorprogrammierte Schaltzeiten
Montage- und Betriebsvorschrift EUR EC Programmierung Werkseinstellung ohne vorprogrammierte Schaltzeiten Mo-So Mo-Fr Sa-So EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- - EIN1 - -:- -...
Seite 87: Timerfunktion Überschreiben
Montage- und Betriebsvorschrift EUR EC Programmierung 9.11.5 Timerfunktion Überschreiben Bei Bedarf kann der Timerausgang für eine einstellbare Zeit mit einem wählbaren Zustand über- schrieben werden. Die Aktivierung erfolgt über einen digitalen Eingang ( IO Setup Funktion Anwendung: Ausnahmen vom normalen Zeitschaltbetrieb z. B. für manuelle oder automatische Anwesenheitsschalter, Partymode usw.
Seite 88: Modbus Master
Montage- und Betriebsvorschrift EUR EC Programmierung UART Mode MODBUS Slave Einstellung Übertragungsformat. Gültige Werte: 8O1, 8N1, 8E1 Werkseinstellung: 8E1 UART Mode 9.13 MODBUS Master Adressierung der Teilnehmer die über die MODBUS Master Schnittstelle angesteuert werden. Die Adressierung kann über ein patentiertes Verfahren automatisch erfolgen. Dadurch ist es nicht mehr erforderlich, jeden einzelnen Teilnehmer manuell im Netzwerk zu adressieren.
Seite 89: Manuelle Adressierung
Montage- und Betriebsvorschrift EUR EC Programmierung MODBUS Master Adressierung Gefunden: 0 Anzeige während die automatische Adressierung läuft. In Bearbeitung [P] Repeat [ESC] Cancel MODBUS Master Am Ende der automatischen Adressierung wird die Anzahl der gefundenen Teil- nehmer angezeigt. Adressierung Für eine Wiederholung der Adressierung die P-Taste erneut drücken.
Seite 90: Teilnehmer Mobus Master
Montage- und Betriebsvorschrift EUR EC Programmierung Manuelle Adresse P-Taste Typ mit den Tasten auswählen und mit bestätigen. ▼+▲ " – ZA ECblue ZA ECblue – ZA B-G-028NE Typ auswählen [P] OK [ESC] Cancel Manuelle Adresse Gerät einschalten Gerät an Spannung legen und einschalten "...
Seite 91 Montage- und Betriebsvorschrift EUR EC Programmierung P-Taste drücken um das Menü zu öffnen. Ventilator 1 (2A) Gewünschte MODBUS Funktion mit den Tasten ▼ ▲ auswählen und mit der P- 1.Regelsignal Taste übernehmen. (2A) Vorprogrammierte Funktion: 1. Regelsignal (2A) = Ausgang von Regelkreis 1.
Seite 92: Menütabellen
Montage- und Betriebsvorschrift EUR EC Menütabellen Menütabellen 10.1 Menüs der Betriebsarten Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung Info Vorgabe Direkt 1.02 = 50 % Vorgabe Stufe 1.02 = 0 Istwert E1-E2 -2.4 °C...
Seite 93: Werkseinstellung
Montage- und Betriebsvorschrift EUR EC Menütabellen Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung Max. Drehzahl 100 % 100 % 100 % 100 % 100 % 100 % 1.Max. Drehzahl 2.Sollwert 1 2.Sollwert 2 2.Regelbereich 1...
Seite 94 Montage- und Betriebsvorschrift EUR EC Menütabellen Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung E1 Max. - - - - - - - - - - - - - - - - - - - -...
Seite 95 Montage- und Betriebsvorschrift EUR EC Menütabellen Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung IO Setup Analog Out Funktion Signal Min. 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V Max.
Seite 96 Montage- und Betriebsvorschrift EUR EC Menütabellen Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung Invertierung Signal Invertierung Funktion Analog In - - - - - - - - - - - - - - -...
Seite 97 Montage- und Betriebsvorschrift EUR EC Menütabellen Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung Invertierung Funktion Signal Invertierung Funktion Signal Invertierung Funktion Signal Invertierung Funktion Signal Invertierung Digital In Funktion Signal Invertierung Funktion...
Seite 98 Montage- und Betriebsvorschrift EUR EC Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung Signal Invertierung Funktion Signal Invertierung Funktion Signal Invertierung Grenzwerte Ausst. Funktion 1.Ausst. Funktion Ausst. min. - - - - -...
Seite 99 Montage- und Betriebsvorschrift EUR EC Betriebsart User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Werkseinstellung Timer Uhrzeit 14:24 14:24 14:24 14:24 14:24 14:24 Datum 19.04.13 19.04.13 19.04.13 19.04.13 19.04.13 19.04.13 Sommerzeit Auto. Mo EIN1 - - : - -...
Seite 100: Mögliche Zuordnungen Der Ios, Pins
Montage- und Betriebsvorschrift EUR EC 10.2 Mögliche Zuordnungen der IOs, PINs Einheiten für analoge Eingänge E1 und E2 Für programmierte Sensoren mit freiem Messbereich (0 - 10 V, 0 - 20 mA, 4 - 20 mA) sind folgende Einheiten einstellbar.
Seite 101 Montage- und Betriebsvorschrift EUR EC Vorgabe Max. Drehzahl “EIN” / “AUS” Max. Drehzahl Wirkt bei Betrieb mit zwei Regelkreisen auf den jeweils eingestellten Wert “1. Max. (11D) Drehzahl” und “2. Max. Drehzahl”. Timerfunktion überschreiben (bei Betrieb mit Zeitschaltuhr). Override Time...
Seite 102 Montage- und Betriebsvorschrift EUR EC Funktion Beschreibung Funktion E2 Differenz E1 Sensor Differenz zu E1 ( Betriebsart 2.05 (5E) Sollwert Absenkung Sensor für Sollwert Außentemperatur geführt ( Betriebsart 4.02 5.02 (6E) Messwert Messwert z. B. für Grenzwertmeldungen. Anzeige im Info Menü unter “E2 Istwert”.
Seite 103: 11 Das Diagnosemenü
Montage- und Betriebsvorschrift EUR EC Das Diagnosemenü 2.Kühlen Kühlfunktion (10K) EIN - Schaltpunkt: Temperatur = Sollwert +/- Offset AUS - Schaltpunkt: Temperatur um Hysterese unter Einschaltpunkt Grenzwerte GW E1 und GW E2 Funktion Beschreibung Funktion GW E1, GW E2 keine Funktion Störung...
Seite 104 Montage- und Betriebsvorschrift EUR EC Das Diagnosemenü 9.0 mA E1 - Strom Diagnose 4.0 V E1 - Spannung Diagnose Höhe des Signals am Analog Eingang E2 (Analog In 2) 20.0 °C E2 - KTY Diagnose 9.0 mA E2 - Strom Diagnose 4.0 V...
Seite 105: 12 Protokoll
Montage- und Betriebsvorschrift EUR EC Protokoll 12 Protokoll 12.1 Anzeige und Abfrage von Ereignissen Hauptmenü Ereignisse während des Betriebes können zu einer Fehlfunktion des Gerätes führen. Start Die letzten 100 Ereignisse werden in der Menügruppe “Protokoll” gespeichert. Einstellung Position 1 = jüngstes Ereignis, Anzeige: Protokoll 1/100...
Seite 106: Meldungen & Fehlersuche
Montage- und Betriebsvorschrift EUR EC Protokoll Protokoll 2/100 Teilnehmer an dem die Störung aufgetreten war. Phasenfehler Ventilator 1 [P] Details [ESC]Menu P-Taste betätigen um weitere Details anzuzeigen Protokoll 2/100 Aussteuerung des Teilnehmers zum Zeitpunkt der Meldung. Phasenfehler Aussteuerung [P] Details [ESC]Menu Mit der Esc-Tastenkombination ▼...
Seite 107: Aussteuerung
Montage- und Betriebsvorschrift EUR EC Protokoll Display Ursache Reaktion des Controllers Relais schaltet * Betrieb Störung Behebung Abhängig von Kurzschluss bzw. Un- Sensor2 terbrechung und der programmierten Kurzschluss bzw. Unterbre- Betriebsart arbeitetet das Gerät mit Sensor2 chung der Sensorleitung, minimaler bzw. maximaler Aussteue- Messwerte außerhalb...
Seite 108 Montage- und Betriebsvorschrift EUR EC Protokoll Display Ursache Reaktion des Controllers Relais schaltet * Betrieb Störung Behebung Verbindung zur MODBUS Gerät arbeitet unverändert weiter. Master Schnittstelle unter- Anzahl der Teilenehmer prüfen. brochen MODBUS Komm. MODBUS Verbindung prüfen. Eingegebene Teilnehmer- Ventilator: 8 zahl zu hoch Das Regelmodul arbeitet unverändert...
Seite 109: 13 Anhang
Montage- und Betriebsvorschrift EUR EC Anhang 13 Anhang 13.1 Technische Daten EUR EC Art.-Nr. 1347 002 Netzspannung 1 ~ 230 V (-15 % bis +10 %), 50/60 Hz Eingangswiderstand für Sensor- bzw. bei Eingang 0 - 10 V: R > 900 kΩ...
Seite 110: Anschlussplan
Montage- und Betriebsvorschrift EUR EC Anhang 13.2 Anschlussplan 1 Netz 1 ~ 230 V, 50 / 60 Hz 2 Melde - Relais, Kontaktbelastung max. AC 250 V 5 A (ohmsche Last) 3 Modbus Master (RS 485) und Modbus Slave (RS485) max. 1000 m 4 Digita l - Eingang 1 - 2 5 Analog - Ausgang 1 - 2, 0 - 10 V (max.
Seite 111: Maßblatt [Mm]
Montage- und Betriebsvorschrift EUR EC Anhang 13.3 Maßblatt [mm] EUR EC L-BAL-E274-D 1815 Index 002 Art.-Nr. 111/117...
Seite 112: Grundlagen Und Einstellmöglichkeiten "Absolut Feuchte Differenz Regelung
Der erste Sensor wird im Innenraum, der zweite Sensor im Außenbereich montiert. Das Steuergerät „EUR EC“ wertet die beiden 0 - 10 V Signale des jeweiligen Sensors (AFS 0-10V) aus. Es wird der 0 - 10 V Ausgabewert des Innen-Raum-Sensors mit dem 0 - 10 V Ausgabewert des Sensors im Außenbereich verglichen.
Seite 113: Schnelle Ausregelung
• Alternativ zum 0-10 V Ausgabewert des EUR EC, Steuerung mit Ein/Aus Signal über Relais Alternativ zur 0 - 10 V Ausgabe kann über ein Relais im EUR EC ein Ein/Aus Signal zur Steuerung an einen Ventilator eingesetzt werden. Zur Leistungsverstärkung des EUR EC Relais muss ein entsprechend dem Ventilator Strom geeigne- tes Schütz ausgewählt werden.
Seite 114: Alternativ Zum 0-10 V Steuerausgang Melderelais Zur Steuerung Eines Ventilators
Montage- und Betriebsvorschrift EUR EC Anhang Sollwert 1 0 g/kg Sollwert 1 = Startwert (Vorschlag) Bei einer Abweichung von 0 ﬁndet keine Regelung statt. Ist die Abweichung >0 startet die Regelung. 100% = 10 V Ausgabe ist abhängig vom eingestellten Regelbereich.
Seite 115: Anschlussvorschlag Ss-1114
Montage- und Betriebsvorschrift EUR EC Anhang 13.4.6 Anschlussvorschlag SS-1114,1 04.04.2018 1 Netz 1 ~ 230 V, 50 / 60 Hz 2 alternativ zur Analogsteuerung, über Relais Absolute-Feuchte Differenz Regelung: Ein / Aus 3 Stoßlüftung / Partybetrieb 4 Absolute-Feuchte Differenz Regelung: Analogsteuerung 0-10 V 5 Parametrieranweisung in der Montage und Betriebsvorschrift beachten.
Seite 116: Stichwortverzeichnis
Montage- und Betriebsvorschrift EUR EC 13.5 Stichwortverzeichnis Adressierung P-Anteil AFS 0-10V PIN Eingabe Außenmontage PIN-Code automatische Adressierung 12, 88 PIN-Schutz Protokoll PT1000 10, 30 Benutzereinstellung Betriebsart Regelkreis 1 Regelkreis 2 Reglerkonﬁguration COM2 Relaisausgänge RS-485 D-Anteil Datum Schaltzeiten Diagnosemenü Digitale Eingänge Sommerzeitautomatik Status Menü...
Seite 117: Service Und Information
Montage- und Betriebsvorschrift EUR EC Index 13.6 Service und Information HELIOS Ventilatoren GmbH & Co • Lupfenstraße 8 • 78056 VS-Schwenningen HELIOS Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93150 Le Blanc Mesnil Cedex HELIOS Ventilatoren AG •...
Seite 118 EUR EC Helios fans Electronic universal controller no. 82558. 002 Installation and Operating Specication Keep for reference! NOTE: “See start-up wizard, see “First start-up” chapter Software version: from Version 12.11 L-BAL-E274-GB 1815 Index 002 Part.-No.
Seite 119 Installation and Operating Speciﬁcation EUR EC Content General notes .............
Seite 120 Installation and Operating Speciﬁcation EUR EC Controls and Menu ............
Seite 121 Installation and Operating Speciﬁcation EUR EC 9.9.6.6 Set 1/2 or Setpoint 1/2, Function ......9.9.6.7 Intern / Extern Function .
Seite 122: General Notes
Installation and Operating Speciﬁcation EUR EC General notes 1 General notes Structure of the operating instructions Before installation and start-up, read this manual carefully to ensure correct use! We emphasize that these operating instructions apply to speciﬁc units only, and are in no way valid for the complete system! Use these operating instructions to work safely with and on the device.
Seite 123: Explanations Of Symbols
Installation and Operating Speciﬁcation EUR EC Safety instructions Explanations of symbols Safety instructions are highlighted with warning triangles and are depicted according to the degree of hazard as follows. Attention! General hazardous area. Death or severe injury or signiﬁcant property damage can occur if the...
Seite 124: Work On The Device
Installation and Operating Speciﬁcation EUR EC Product overview Work on the device Information Mounting, electrical connection, and start-up operation may only be carried out by an electrical specialist in accordance with electrotechnical regulations (e.g. EN 50110 or EN 60204)! Danger due to electric current It is generally forbidden to carry out work on electrical live parts.
Seite 125: Maintenance
Installation and Operating Speciﬁcation EUR EC Mounting Maintenance The device must be checked for soiling and, if necessary, cleaned in periodic intervals. Transport The device is packed ex factory to suit the transport method previously agreed. • • Always use the original packaging materials when transporting the device.
Seite 126: Outdoor Installation
Installation and Operating Speciﬁcation EUR EC Electrical installation Outdoor installation Outdoor installation is possible up to -20 °C when the controller supply is not switched off. Installation must be protected from the effects of weather as much as possible, including protection from direct...
Seite 127: Mains Connection
Installation and Operating Speciﬁcation EUR EC Electrical installation Mains connection Power from the mains is connected to terminals: PE, L1 and N. Here, it must be strictly observed that the mains voltage lies within the allowable tolerance speciﬁcations ( Technical data and nameplate afﬁxed to the side).
Seite 128: Relay Outputs (K1, K2)
Installation and Operating Speciﬁcation EUR EC Electrical installation Relay outputs (K1, K2) Various functions can be allocated to the relay outputs “K1” and “K2” ( IO Setup: function and inverting relais outputs). Max. contact rating technical data and connection diagram.
Seite 129: Addressing Member Modbus Master Interface
Installation and Operating Speciﬁcation EUR EC Electrical installation Information You must ensure correct connection; i.e. “A (D+)” must also be connected on the following devices • to “A (D+)”. The same applies to “A (D+)”. Inaddition,a "GND" connection must be established, as dissimilar potential (over 10 V!) will lead to •...
Seite 130: Usb-Interface
Installation and Operating Speciﬁcation EUR EC Electrical installation Alternatively the addressing can be done manually by a separate hand held terminal or PC software, the appropriate number of members must then be entered on the MODBUS Master ( menu group MODBUS Master).
Seite 131: Potential At Control Voltage Connections
Installation and Operating Speciﬁcation EUR EC Select operation mode 5.11 Potential at control voltage connections The control voltage connections (< 50 V) relate to the joint GND potential (Exception: Relay contacts are potential free). There is a potential separation between the control voltage connections and the protective earth.
Seite 132: Operation With A Second Control Circuit
Installation and Operating Speciﬁcation EUR EC Select operation mode Mode and Signal to E1, E2 Operation with a second control circuit The function for control circuit 1 is determined by selection of the mode. This inﬂuences the output with function A second control circuit with separate actual value measuring and separate output can be activated additionally if required.
Seite 133 Installation and Operating Speciﬁcation EUR EC Select operation mode E2 functions for activating control circuit 2: Factory setting E2 Function Function second control circuit E2 Analog 2.Setpoint 1 Temperature Temperature control TF / LTR, 20.0 °C LTK, LTA (8E) Presettings and sensor selection Mode 2.01...
Seite 134 Installation and Operating Speciﬁcation EUR EC Select operation mode 2.Setpoint 2 Setting Setpoint 2 for control circuit 2 Setting “Setpoint 2” e.g. reduced value for night operation. - - - - - Switch over Setpoint 1/2 by external contact (as long as no allocation is carried out: 2.Setpoint 2...
Seite 135: External Setpoint / External Speed Setting In Manual Operation
Installation and Operating Speciﬁcation EUR EC Start-up External Setpoint / External speed setting in manual operation External setpoint setting or external manual operation are possible using a 0 - 10 V (0 - 20 mA, 4 - 20 mA) signal at the “E2”...
Seite 136: Procedure As For Start-Up (Without Wizard)
Installation and Operating Speciﬁcation EUR EC Start-up The desired value is found using V E N T I L A T I O N Modus 1.01 Drehzahlsteller mit Steuersignal z.B. 0-10 V and conﬁrmed with Modus 1.02 Drehzahlsteller über Tasten Modus 2.01...
Seite 137 Installation and Operating Speciﬁcation EUR EC Start-up Excerpt from the menu table Start Language US units Base setup 2.01 1.01 4.01 Mode 2.03 2.05 6.01 8.01 1.02 4.02 2.04 1.01 = 0 - TF.. / LTR, TF.. / LTR, DSG500 /...
Seite 138: Controls And Menu
Installation and Operating Speciﬁcation EUR EC Controls and Menu 8 Controls and Menu Multipurpose LC display and keyboard Actual value display 1. Status bar Display after line voltage is switched on or after 2. Display of the menu group in which the displayed menu is...
Seite 139: Menu Operation
Installation and Operating Speciﬁcation EUR EC Controls and Menu Menu operation Display after switching on the mains voltage Hauptmenü Info (mode 1.01 Start Display for German menu language = “D” (as deliv- Einstellung ered). Protokoll Aussteuerung Switch over between “Info” * and “Main menu” with Grundeinstellung the Esc key combination.
Seite 140: Menu Structure
Installation and Operating Speciﬁcation EUR EC Controls and Menu Menu structure Selection of the menu group (e.g. Base setup) to the right through the ▼-key, to the left through the ▼-key. You can go to the menu items in the menu groups (e.g. mode of operation) by using the P key. Use the arrow keys to move up and down within the menu group.
Seite 141 Installation and Operating Speciﬁcation EUR EC Controls and Menu Example for Mode 1.01 PIN 0010 User ← ← ← ← → → → → Service ▼ ▼ ▼ ▼ Main menu ▼ Info Main menu Main menu Main menu Main menu ▲...
Seite 142: Overview Menu Groups
Installation and Operating Speciﬁcation EUR EC Controls and Menu Overview menu groups Possible settings Main menu Display measured actual values, selected setpoints, modulation, etc. Info Settings cannot be made in this menu group. PIN input for reset to initial settings and to protect settings.
Seite 143: Programming
Installation and Operating Speciﬁcation EUR EC Programming 9 Programming Display in SI units or Imperial units (US) The following description is for display in SI units (factory setting). The appropriate conversion factors must be observed when switching over to Imperial units (US) ( menu group Start / US Units).
Seite 144 Installation and Operating Speciﬁcation EUR EC Programming Set Internal1 Setting Setting range manual speed setting: 0...100 % “Min. Speed”... “Max. Speed” Factory setting: 50 % 50 % Set Internal1 Set Internal2 Setting Setting “Set Intern2” e.g. reduced value for night operation.
Seite 145: Speed Controller With Direct Setting By Keyboard
Installation and Operating Speciﬁcation EUR EC Programming 9.1.2 Speed controller with direct setting by keyboard 1.02 Base setup 1.02 Base setup Main menu Setting Protocol Base setup Controller Setup IO Setup Mode Base setup 1.02 Mode selection: 1.02 Mode Number steps...
Seite 146: Setting In Operation
Installation and Operating Speciﬁcation EUR EC Programming Min. Speed Setting Setting range: 0... “Max. Speed” Factory setting: 15 % 15 % Min. Speed Max. Speed Setting Setting range: 100 % - “Min. Speed” Factory setting: 100 % 100 % Max. Speed Setting in operation 1.02...
Seite 147: Temperature Control 2.01
Installation and Operating Speciﬁcation EUR EC Programming Temperature control 2.01 2.05 9.2.1 Basic setting 2.01 2.05 Base setup Main menu Setting Protocol Base setup Controller Setup IO Setup Mode Base setup Mode selection e.g. 2.01 2.01 Mode Base setup E1 Analog In The sensor input is factory set in modes of group to sensors of the “TF”...
Seite 148 Installation and Operating Speciﬁcation EUR EC Programming E2 Function Base setup The second signal input is not activated at the factory for modes with one sensor. The function is automatically jointly programmed in operating modes using 2 sensors. The second analog input is thus allocated and additional function allocations are not E2 Function possible.
Seite 149: Settings For Operation Modes 2.01
Installation and Operating Speciﬁcation EUR EC Programming 9.2.2 Settings for operation modes 2.01 2.05 2.01 Temperature control airconditioning and refrigeration (preset set-point 20.0 °C, P-band 5.0 K) 2.03 Temperature control with pre-programmed additional functions (heating, shutter, temperature monitor- ing). 2.04 Temperature control with 2 sensors Comparison with control to higher value “E2 Function”...
Seite 150: Functional Diagrams Temperature Control
Installation and Operating Speciﬁcation EUR EC Programming Manual mode Setting “OFF” = automatic control as function of the set parameters (Factory setting) “ON” = automatic control without function, speed setting in menu “Speed manual” Manual mode Setting Speed manual Manual speed setting without inﬂuence by the external signal.
Seite 151: Additionally For
Installation and Operating Speciﬁcation EUR EC Programming Example 2: Temperature control in “Heating function” (Idealized principle diagram) Min. 0 % Max. = 100 % Max. Min. Min. 35 % Max. = 85 % 28.03.2013 v_tempcontrol_heat_cxe_master.vsd 20 °C 10 K 10 °C (Controller Setup: “Val >...
Seite 152: For Mode 2.03 : Relay Output For Heating Or Cooling
Installation and Operating Speciﬁcation EUR EC Programming Example for signal out 0 - 10 V (IO Setup: “A2 function” = 10 V 100 % Min. 0 % Max. = 100 % Max. Analog Out Min. 35 % Max. = 85 % 50 % Min.
Seite 153: For Mode 2.03 Relay Output For Temperature Monitoring
Installation and Operating Speciﬁcation EUR EC Programming Info The activated heating is indicated over the ﬁre symbol in the display. 28.7 °C E1 Actual Temperature variation with reprogramming to for “K2” in IO Setup, e.g., for activation of the Cooling Example: Setpoint 15.0 °C, Offset +5.0 K, Hysteresis 2.0 K...
Seite 154: Pressure Control Airconditioning
Installation and Operating Speciﬁcation EUR EC Programming Pressure control airconditioning 4.01 4.02 9.3.1 Base setup 4.01 4.02 Main menu Base setup Start Setting Protocol Base setup Controller Setup Mode Base setup Mode selection e.g. 4.01 4.01 Mode Base setup E1 Analog In The sensor input is factory set for modes of group to sensor type “DSG500 ”.
Seite 155: Base Setup 4.01
Installation and Operating Speciﬁcation EUR EC Programming E2 Function Base setup The second signal input is not activated at the factory for modes with one sensor. The function is automatically jointly programmed in operating modes using 2 sensors. The second analog input is thus allocated and additional function allocations are not E2 Function possible.
Seite 156 Installation and Operating Speciﬁcation EUR EC Programming Max. Speed Setting Setting range: 100 %... “Min. Speed” Factory setting: 100 % 100 % Max. Speed Setting Manual mode “OFF” = automatic control as function of the set parameters (Factory setting) “ON” = automatic control without function, speed setting in menu “Speed manual”...
Seite 157: Air Velocity Control
Installation and Operating Speciﬁcation EUR EC Programming Air velocity control 6.01 9.4.1 Base setup 6.01 Main menu Base setup Start Setting Protocol Base setup Controller Setup Mode Base setup Mode selection 6.01 6.01 Mode Base setup E1 Analog In 6.01 The sensor input is factory set for mode to sensor type “MAL10 ”.
Seite 158: Settings For Operation Modes 6.01
Installation and Operating Speciﬁcation EUR EC Programming Base setup “E2 Function” Adjustable • | = External setpoint e.g. by external signal (0 - 10 V) instead of setting “Setpoint 1” . 0 - 10 V 0 - 100 % sensor measuring range.
Seite 159: Absolute Humidity Difference Control
Installation and Operating Speciﬁcation EUR EC Programming Base setup Manual mode “OFF” = automatic control as function of the set parameters (Factory setting) “ON” = automatic control without function, speed setting in menu “Speed manual” Manual mode Speed manual Base setup Manual speed setting without inﬂuence by the external signal.
Seite 160: Settings For Operation Modes 8.01
Installation and Operating Speciﬁcation EUR EC Programming Base setup E2 Function 8.01 • In mode the E2 function is preprogrammed to = Control on difference “AFS 0- value between sensor 1 and sensor 2. Pre-programmed sensor: Type E2 Function 10V”...
Seite 161 Installation and Operating Speciﬁcation EUR EC Programming Min. Speed Base setup Setting range: 0... “Max. Speed” Factory setting: 15 % 15 % Min. Speed Base setup Max. Speed Setting range: 100 %... “Min. Speed” Factory setting: 100 % 100 % Max.
Seite 162: Menu Group Start
Installation and Operating Speciﬁcation EUR EC Programming Menu group Start Start Main menu Start Settings Protocol Base setup Controller Setup Start PIN input The service menu for the installation can be protected against unintentional changes - - - - - by a pin code.
Seite 163: Menu Group Info
Installation and Operating Speciﬁcation EUR EC Programming Device name Start Display of device name and software version 12.00 EUR EC Start Individual unit number SN: 154036311039 Menu group Info The ﬁrst menu item in the Info menu group is displayed (display dependent on selected mode) after switching on the line voltage or after exiting the setting menu with the Esc key combination.
Seite 164 Installation and Operating Speciﬁcation EUR EC Programming Info Display of the active target value at which the device operates. “Setpoint1” Menu “Setting” 0 °C “Setpoint2” Menu “Setting” Setpoint1 “Ext. Setpoint” = setting by external signal 0-10 V. With activated manual mode the display constantly changes between actual value and value for manual mode.
Seite 165: Controller Setup
Installation and Operating Speciﬁcation EUR EC Programming Controller Setup Controller Setup Main menu Start Settings Protocol Base setup Controller Setup 9.8.1 PIN protection activate, PIN0010 Controller Setup The adjustments for the installation in the service level can be protected against unintentional modiﬁcations.
Seite 166: Save User Settings Restore With Pin 9090
Installation and Operating Speciﬁcation EUR EC Programming 9.8.3 Save user settings restore with PIN 9090 Controller Setup The individually made device conﬁgurations (User Setting) can be saved here (corre- sponds to PIN 9091). By entering PIN 9090 the individually made device conﬁgurations can be reestablished Start - PIN Input).
Seite 167: Limit
Installation and Operating Speciﬁcation EUR EC Programming 9.8.5 Limit Controller Setup After allocation of a digital input ( IO Setup) an adjustable limitation of the modulation can be activated via a digital input (“D1”, “D2”, ..). Display as long as no allocation has been carried out in “IO Setup”:...
Seite 168: Reverse Action Of The Control Function
Installation and Operating Speciﬁcation EUR EC Programming 9.8.7 Reverse action of the control function Controller Setup For the effect of the regulation there are two functions: increasing Fanlevel for increasing actual value over • “Val>Set=n+” Setpoint. Val>Set=n+ • increasing Fanlevel for decreasing actual value below “Val>Set=n+”...
Seite 169: Group Control
Installation and Operating Speciﬁcation EUR EC Programming P-component = reaction time Controller Setup Setting range: 0 - 200 % smaller = more slowly 50 % bigger = faster Controller Setup I-component = accuracy, correction time Setting range: 0 - 200 %...
Seite 170: Version "1": Two Controlled Groups
Installation and Operating Speciﬁcation EUR EC Programming Relay output K1, K2 = Group 2 = Group 3 = Group 4 Information • Group activation by analogue output, relay and MODBUS can also be combined. Ensure an ascending and complete sequence when assigning the groups. This means that if, for •...
Seite 171: Variant "2": One Controlled Group And Up To Three Switched Groups
Installation and Operating Speciﬁcation EUR EC Programming Analog / MODBUS Out Analog Analog MODBUS 2A = Standard MODBUS Master Master Analog Out Analog Out 1A (1D+), 1B (D-) 0 – 10 V 0 – 10 V Analog / MODBUS Out...
Seite 172 Installation and Operating Speciﬁcation EUR EC Programming nmin at Group2 Controller Setup Minimum Value for Group2 Setting range: 0 - 100 % 20 % Factory setting: 20 % * nmin at Group2 Controller Setup Group 3 ON value Switch-on value for Group3...
Seite 173: Display Text For External Message
Installation and Operating Speciﬁcation EUR EC Programming Example version “2” via MODBUS On controlled group and three switched groups G3 ON @ 70 % Analog G2 ON @ 50 % G4 ON @ 85 % MODBUS Master 1A (1D+), 1B (D-)
Seite 174: Offset Control Signal
Installation and Operating Speciﬁcation EUR EC Programming 9.8.11 Offset control signal Offset control sig. 1 Controller Setup If required, the characteristic of the control signal for control circuit 1 can be adjusted. To activate this function, re-program the output with function to function IO Setup.
Seite 175: Com2 Function
Installation and Operating Speciﬁcation EUR EC Programming Controller 1 Comparator Sensor 2 Cout Controller 2 Sensor 1 Cout = C1 @ C1 > C2 Cout = C2 @ C2 > C1 13.03.2015 v_cxe_comparator_c1_c2.vsd 9.8.13 COM2 Function IO Setup Possible settings: •...
Seite 176: Allocation: Virtual Ios / Real Ios
Installation and Operating Speciﬁcation EUR EC Programming 9.9.2 Allocation: virtual IOs / real IOs A distinction is made between virtual IOs and actual IOs. • Actual IOs are physical inputs, physical outputs and timer functions on the MODBUS master, on add-on modules and on devices connected via the MODBUS interface.
Seite 177 Installation and Operating Speciﬁcation EUR EC Programming Example: Assignment of inputs for temperature sensors MODBUS Master MODBUS Slave AI1 (26.8°C) AI2 (16.8°C, 5E) AI3 (7.8°C, 15E) AI4 (OFF) AI5 (OFF) MODBUS 13.09.2016 Sensor 1 Sensor 2 Sensor 3 v_mod_master_io_mapping.vsd 1 Overview display of virtual inputs “AI1-AI6” with display of actual values and programmed functions 2 Assignment of actual input “E1”...
Seite 178: Analog Outputs "Ao
Installation and Operating Speciﬁcation EUR EC Programming 9.9.3 Analog outputs “AO” Menu structure Analog Out AO1 (0.00V, 2A) AO2 (10.00V, 1A) Overview of possible analog ▲ AO3 (OFF) outputs ▼ AO4 (OFF) AO5 (OFF) P↓ ↑ ESC 1. Control signal...
Seite 179 Installation and Operating Speciﬁcation EUR EC Programming Setting of the desired function Function Designation no function Constant voltage 10 V Constant voltage +10 V (1A) Factory setting for “A2” at operation with one control circuit. 1. Control signal Controlled 0 - 10 V output for control circuit 1 (factory setting for “A1”) (2A) proportional input “E1”...
Seite 180: Analog Inputs "Ai
Installation and Operating Speciﬁcation EUR EC Programming Max. Setting range: 10 - 0 V Factory setting: 10 V 10.0 V Max. Inverting With the attitudes “Inverting” the output voltage can inverted. Factory setting: Inverting = “OFF” Inverting “Min.” / “Min.”...
Seite 181 Installation and Operating Speciﬁcation EUR EC Programming Menu overview for “AI3” and “AI6” Analog In AI1 (0.00V, 2A) AI2 (10.00V, 1A) Overview of possible analog in- ▲ AI3 (OFF) puts ▼ AI4 (OFF) AI5 (OFF) P↓ ↑ ESC Setting of the desired function Function ▲...
Seite 182 Installation and Operating Speciﬁcation EUR EC Programming Function Description Function For modes as controller higher 2.01 Ext. Setpoint = External Setpoint e.g. via external signal (0 - 10 V) instead of “Setpoint 1” (1E) Ext. Manual mode External manual operation via external signal (0 - 10 V). Switch over between settings on the device and external manual operation via digital input.
Seite 183: Digital Outputs "Do
Installation and Operating Speciﬁcation EUR EC Programming Example: mode 1.01 speed controller, setting by external signal Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % Min. 0 – 10 V 10 – 0 V 0 – 20 mA 20 –...
Seite 184 Installation and Operating Speciﬁcation EUR EC Programming Overview of possible digital outputs Digital Out Example to explain the display DO1 (0, 1K) 0 = Relays D01 de-energized 1K = Programmed function (operating indication) for “DO1” DO2 (1, 2K) 1 = Relay D02 energised 2K = Programmed function (fault indication) for “DO2”...
Seite 185 Installation and Operating Speciﬁcation EUR EC Programming 1 = energized, terminals 11-14 bridged 0 = de-energized, terminals 11-12 bridged 1 = energized, terminals 21-24 bridged 11.05.2007 0 = de-energized, terminals 21-22 bridged v_relais_k1_k2.vsd Function Controller status K1/ K2 1 = energized...
Seite 186: Digital Inputs "Di
Installation and Operating Speciﬁcation EUR EC Programming 9.9.6 Digital inputs “DI” Menu overview Digital In DI1 (OFF) DI2 (OFF) Overview of possible digital in- ▲ DI3 (OFF) puts ▼ DI4 (OFF) DI5 (OFF) P↓ ↑ ESC Setting of the desired function Function ▲...
Seite 187 Installation and Operating Speciﬁcation EUR EC Programming no function Reset (10D) Setting Max. Speed “ON” / “OFF” Max. Speed Inﬂuences the respectively set value “1. Max. Speed” and “2. Max. Speed” in operation (11D) with two control circuits. no function...
Seite 188: Enable On/Off Function | 1D
Installation and Operating Speciﬁcation EUR EC Programming not available n.a. (no input assigned) not available n.a. (no input assigned) not available n.a. (no input assigned) not available n.a. (no input assigned) Inverting Inverting The inversion of digital inputs is factory set to “OFF” (if a function is programmed).
Seite 189: Limit On / Off, Function | 3D
Installation and Operating Speciﬁcation EUR EC Programming 9.9.6.3 Limit ON / OFF, Function The value for “Limit” adjusted in the Controller Setup, is activated over a digital input. Contact e.g. at ditgital input “Digital In 1” (depending on device type at terminals “D1” - “D1”or “D1” - “24 V”).
Seite 190: Set 1/2 Or Setpoint 1/2, Function
Installation and Operating Speciﬁcation EUR EC Programming Controller 1 Sensor 2 n = 0 - 100 % Controller 2 Sensor 1 n = 0 - 100 % 03.04.2013 v_4d_contr2_a2_or_plus_a1.vsd 9.9.6.6 Set 1/2 or Setpoint 1/2, Function For Mode Speed controller 1.01...
Seite 191: Intern / Extern Function | 6D
Installation and Operating Speciﬁcation EUR EC Programming 9.9.6.7 Intern / Extern Function For Mode Speed controller 1.01 : Switch over “Set Intern” / “Set external ” “Set extern1” under settings must be programmed to “OFF”. Contact e.g. at ditgital input “Digital In 1” (depending on device type at terminals “D1” - “D1”or “D1” - “24 V”).
Seite 192: Function
Installation and Operating Speciﬁcation EUR EC Programming 9.9.6.9 Reverse action of control function ( 2.01 ), Function Switchover between: Increasing modulation during increasing actual-value and increasing modulation during sinking actual-value. The factory presets for the “Control function” are dependent on the selected Mode of operation ( Controller Setup - reverse operation of the control function).
Seite 193: Switch Over Setpoint 1/2 And Pband 1/2 For Control Circuit 2
Installation and Operating Speciﬁcation EUR EC Programming “D1 Inverting” “Max. Speed” • “OFF” active at closed contact “D1 Inverting” “Max. Speed” • “ON” - - - - - active at opened contact Controller = 80 % = 0 .. 100 % D1 D1 15.05.2009...
Seite 194: Timer Function Overwrite | 21D
Installation and Operating Speciﬁcation EUR EC Programming Contact e.g. at ditgital input “Digital In 1” (depending on device type at terminals “D1” - “D1”or “D1” - “24 V”). Example for “D1 Inverting” = “OFF”: With open contact: “2.Setpoint 1” = 20 °C + “2.Pband 1” = 5 K •...
Seite 195 Installation and Operating Speciﬁcation EUR EC Programming 9.10 Limits Limits Main menu Protocol Base setup Controller Setup IO Setup Limits 9.10.1 Limit indication depending on modulation only for Modulation control circuit 1! Display for operation with two control circuits: 1.Modul. function, 1.Modulation min., 1.Modulation max., 1.Modul.
Seite 196: Limits
Installation and Operating Speciﬁcation EUR EC Programming Example indication by relay “K1”: not inverted Inverting IO Setup: K1 Function = 4K IO Setup: K1 Function = 4K IO Setup: K1 Inverting = OFF IO Setup: K1 Inverting = OFF 100 %...
Seite 197 Installation and Operating Speciﬁcation EUR EC Programming E1 Delay Limits Time delay until indication through relay and alarm symbol. Setting range: 0 - 120 sec. - - - - - Factory setting: 2 sec. Lmt E1Del. Information Always adjust the value for the maximum input signal higher than the value for the minimum input signal! E1 Max.
Seite 198: Limit Indication Depending On (Offset) To Setpoint
Installation and Operating Speciﬁcation EUR EC Programming 9.10.3 Limit indication depending on (offset) to Setpoint In operating modes as a controller (starting from 2.01 ), two limit indicators can be carried out based on the set target value (Setpoint) and measured actual value (on E1).
Seite 199: Timer
Installation and Operating Speciﬁcation EUR EC Programming Example for temperature regulation; for other modes of operation settings in corresponding sensor unit. Offset 1 for alarm during exceeding Offset 2 for alarm during undercutting OFF = 20°C - 2 K = 18 °C OFF = 15°C + 2 K = 17 °C...
Seite 200 Installation and Operating Speciﬁcation EUR EC Programming Function Description * Timer ON = (@ Timer Invert. = OFF) Reset no function Reset (10D) Max. Speed Setting Max. Speed “ON” / “OFF” (11D) Inﬂuences the respectively set value “1. Max. Speed” and “2.
Seite 201: Setting Of Time And Date
Installation and Operating Speciﬁcation EUR EC Programming 9.11.2 Setting of time and date Menu group timer Main menu Controller Setup IO Setup Limits Timer Autoadressing Press the P-key and set the hours with the UP / DOWN keys, press the P-key to save.
Seite 202 Installation and Operating Speciﬁcation EUR EC Programming Be sure to delete all switching times before carrying out complete new settings. Sequence Timer Timer Timer Timer P 9 x - - - - - - - - - - Mon-Sun 3 x P...
Seite 203 Installation and Operating Speciﬁcation EUR EC Programming Factory setting without preprogrammed switching times Mon-Sun Mon-Fri Sat-Sun - -:- - - -:- - - -:- - - -:- - - -:- - - -:- - - -:- - OFF1 - -:- -...
Seite 204: Overwrite Timer Function
Installation and Operating Speciﬁcation EUR EC Programming 9.11.5 Overwrite timer function The timer output can be overwritten for a settable time with a selectable status if required. Activation is by a digital input ( IO Setup function Application: Exceptions from the normal timing operation, e.g. for manual or automatic presence switch, party mode, etc.
Seite 205: Modbus Master
Installation and Operating Speciﬁcation EUR EC Programming UART Mode MODBUS Slave Setting transfer format Valid values: 8O1, 8N1, 8E1 Factory setting: 8E1 UART Mode 9.13 MODBUS Master Addressing of the members that are activated via the MODBUS Master interface. Addressing can be done automatically by a patented method. It is then no longer necessary to address every single member manually in the network.
Seite 206: Manual Addressing
Installation and Operating Speciﬁcation EUR EC Programming MODBUS Master The found members count is displayed at the end of automatic addressing. Press the P-key again to repeat the addressing. Addressing Exit the menu with [ESC]. Found: 5 Done [P] Repeat [ESC] Cancel 9.13.2...
Seite 207: Member Mobus Master
Installation and Operating Speciﬁcation EUR EC Programming 9.14 Member MOBUS Master After addressing, (manual or automatic) the members are then listed to the “MODBUS Master” menu group. Main menu The function for activation by MODBUS is displayed after the address of the member.
Seite 208: Menu Tables
Installation and Operating Speciﬁcation EUR EC Menu tables 10.1 Menues of operating modes Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting Info Setting direct 1.02 = 50 % Setting step 1.02 = 0 E1-E2 actual -2.4 °C...
Seite 209 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting Max. Speed 100 % 100 % 100 % 100 % 100 % 100 % 1. Max. Speed 2.Setpoint 1 2.Setpoint 2...
Seite 210 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting E1 max - - - - - - - - - - - - - - - - - - - -...
Seite 211 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting IO Setup Analog Out Function Signal Min. 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V 0.0 V Max.
Seite 212 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting Inverting Signal Inverting Function Analog In - - - - - - - - - - - - - - -...
Seite 213 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting Inverting Function Signal Inverting Function Signal Inverting Function Signal Inverting Function Signal Inverting Digital In Function Signal Inverting...
Seite 214 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting Signal Inverting Function Signal Inverting Function Signal Inverting Limits Level Function 1. Level. Function Level min. - - - - -...
Seite 215 Installation and Operating Speciﬁcation EUR EC Mode User Setting 2.01 1.01 4.01 2.03 2.05 6.01 8.01 1.02 4.02 2.04 Parameter Factory setting Time 14:24 14:24 14:24 14:24 14:24 14:24 Date 19.04.13 19.04.13 19.04.13 19.04.13 19.04.13 19.04.13 Summertime Auto. Mon ON1...
Seite 216: Possible Allocation Of The Ios, Pins
Installation and Operating Speciﬁcation EUR EC 10.2 Possible allocation of the IOs, PINs Units for analog inputs E1 and E2 The following units can be set for programmed sensors with free measuring range (0 - 10 V, 0 - 20 mA, 4 - 20 mA).
Seite 217 Installation and Operating Speciﬁcation EUR EC Setting Max. Speed “ON” / “OFF” Max. Speed Inﬂuences the respectively set value “1. Max. Speed” and “2. Max. Speed” in operation (11D) with two control circuits. Overwrite timer function (in operation with timer)
Seite 218 Installation and Operating Speciﬁcation EUR EC Function Description Function E2 Difference E1 Sensor difference to E1 ( mode 2.05 (5E) Setpoint derating Sensor for setpoint outdoor temperature controlled ( mode 4.02 5.02 (6E) Measurement Measurement value e.g. Measurement value e.g. for limit indication, display in Info menu “E2 Actual”.
Seite 219: 11 Diagnostics Menu
Installation and Operating Speciﬁcation EUR EC Diagnostics menu 2.Cooling Cooling function (10K) Switch ON point: temperature = Setpoint +/- Offset Switch OFF point: Temperature around hysteresis below switch ON point Limits GW E1 and GW E2 Function Description function GW E1, GW E2...
Seite 220 Installation and Operating Speciﬁcation EUR EC Diagnostics menu 9.0 mA E1-Current Diagnostic 4.0 V E1 - Voltage Diagnostic Signal height at analog input E2 (Analog In 2) 20.0 °C E2 - KTY Diagnostic 9.0 mA E2-Current Diagnostic 4.0 V E2 - Voltage...
Seite 221: 12 Protocol
Installation and Operating Speciﬁcation EUR EC Protocol 12 Protocol 12.1 Display and query of events and malfunctions Main menu Events during operation can lead to a malfunctioning of the device. The last 100 events are saved in the “Protocol” menu group.
Seite 222: Messages And Trouble Shooting
Installation and Operating Speciﬁcation EUR EC Protocol Protocol 2/100 Member on which the failure occurred. Line Fault Place Fan 1 [P] Details [ESC]Menu Press the P-key to show further details. Protocol 2/100 Modulation of the member at the time of the message.
Seite 223 Installation and Operating Speciﬁcation EUR EC Protocol Display Cause Reaction of Controller Relais switches * Opera- Failure Adjustment tion External error * EC Motors Filter Device continues working unchanged Frost protection Alarm from external contact check contacts. Adiabatik Firealarm Pressure sensor...
Seite 224 Installation and Operating Speciﬁcation EUR EC Protocol Display Cause Reaction of Controller Relais switches * Opera- Failure Adjustment tion The control module continues running unchanged. Example for motor fault at Reset required on the member ( Motor fault member with address 3...
Seite 225: 13 Enclosure
Installation and Operating Speciﬁcation EUR EC Enclosure 13 Enclosure 13.1 Technical data Type EUR EC Part-No. 1347 002 Line voltage 1 ~ 230 V (-15 % bis +10 %), 50/60 Hz Input resistance for sensor or signal for 0 - 10 V input: R >...
Seite 226: Connection Diagram
Installation and Operating Speciﬁcation EUR EC Enclosure 13.2 Connection diagram 1 Line 1 ~ 230 V, 50 / 60 Hz 2 Signal relay, contact load max. AC 250 V 5 A (Ohmic load) 3 Modbus Master (RS 485) and Modbus Slave (RS485) max. 1000 m 4 Digital input 1 -2 5 Analogue output 1 - 2.0 - 10 V (max.
Seite 227: Dimensions [Mm]
Installation and Operating Speciﬁcation EUR EC Enclosure 13.3 Dimensions [mm] EUR EC L-BAL-E274-GB 1815 Index 002 Part.-No. 110/116...
Seite 228: Basic Principles And Setting Options For "Absolute Humidity Difference Control
The EUR EC outputs an analog control signal of 0 - 10 V depending on the difference in the two sensors. The difference value to be controlled and a control range can be set by entering parameters in the EUR EC The difference value speciﬁes the variation from which control starts.
Seite 229: Fast Modulation
Forced ventilation independent of control Independently of the difference control, a digital input on the EUR EC, e.g. a light switch to be set by the customer, can be used to activate forced ventilation mode. 13.4.5 Setting 13.4.5.1...
Seite 230: Alternative To 0-10 V Control Output, Signal Relay To Control A Fan
Installation and Operating Speciﬁcation EUR EC Enclosure Pband 5 g/kg The full modulation (analog output) of 10 V is achieved at 5 g/kg. (suggestion) 0 - 10 V = 0 - 5 g/kg. > 5 g/kg always means 100 % modulation with a 10 V output.
Seite 231: Connection Suggestion For Ss-1114
Installation and Operating Speciﬁcation EUR EC Enclosure 13.4.6 Connection suggestion for SS-1114,1 04.04.2018 1 Line 1 ~ 230 V, 50 / 60 Hz 2 Alternative to analog control, absolute humidity difference control via relay: On / Off 3 Forced ventilation / Party mode 4 Absolute humidity difference control: Analog control 0-10 V 5 Observe the conﬁguration instructions in the installation and operation speciﬁcation.
Seite 232: Index
Installation and Operating Speciﬁcation EUR EC lb =1 13.5 Index addition, Outdoor installation addressed AFS 0-10V automatic addressing 12, 80 P-component Average calculation pin code PIN input PIN protection Base setup Protocol PT1000 9, 27 COM2 control cable Relay outputs...
Seite 233: Service And Information
Installation and Operating Speciﬁcation EUR EC Index 13.6 Service and Information HELIOS Ventilatoren GmbH & Co • Lupfenstraße 8 • 78056 VS-Schwenningen HELIOS Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93150 Le Blanc Mesnil Cedex HELIOS Ventilatoren AG •...
Seite 234 EUR EC Ventilateurs Helios Régulateur universel électronique Nr. 82558. 002 Prescription de montage et d’utilisation À conserver pour consultation ultérieure ! REMARQUE : Tenir compte de l'assistant de mise en service, voir chapitre "Première mise en service" Version du logiciel: à partir de la version 12.11 L-BAL-E274-F 1815 Index 002 Art.N°.
Seite 235 Prescription de montage et d’utilisation EUR EC Sommaire Instructions générales ............
Seite 236 Prescription de montage et d’utilisation EUR EC Eléments de commande et menu ..........
Seite 237 Prescription de montage et d’utilisation EUR EC 9.9.6.4 Commutation entrée “E1” / “E2”, fonction (fonctionnement avec un circuit de régulation) ....9.9.6.5 Sortie circuit de régulation 2 en plus de “A2”...
Seite 238: Instructions Générales
Prescription de montage et d’utilisation EUR EC Instructions générales 1 Instructions générales Importance de la notice d’utilisation Avant l’installation et la mise en service, veuillez lire cette notice d’utilisation attentivement aﬁn de garantir une utilisation correcte ! Nous attirons votre attention sur le fait que cette notice d’utilisation ne concerne que l'appareil et n'est absolument pas applicable à...
Seite 239: Explication Des Symboles
Prescription de montage et d’utilisation EUR EC Consignes de sécurité Explication des symboles Les consignes de sécurité sont mises en évidence par un triangle d’avertissement et représentées selon le degré de dangerosité comme suit. Précaution ! Zone de danger générale. Mort, graves blessures corporelles ou dommages importants aux biens peuvent survenir lorsque les mesures de précaution ne sont pas prises !
Seite 240: Travaux Sur L'appareil
Prescription de montage et d’utilisation EUR EC Aperçu des produits Travaux sur l’appareil Information Le montage, le raccordement électrique et la mise en service ne doivent être effectués que par un électricien dans le respect des règlements électrotechniques (entre autres EN 50110 ou EN 60204) ! Danger présenté...
Seite 241: Travaux De Service
Prescription de montage et d’utilisation EUR EC Montage Travaux de service Il convient de contrôler régulièrement l'encrassement de l'appareil et de le nettoyer si nécessaire. Transport L’appareil est emballé en usine en fonction du type de transport convenu. • •...
Seite 242: Montage À L'extérieur
Prescription de montage et d’utilisation EUR EC Installation électrique Montage à l’extérieur Un montage à l’extérieur est possible jusqu’à -20 °C si l’appareil n’est pas mis hors circuit. Dans la mesure du possible, installation protégée des intempéries, c.-à-d. exclure le rayonnement solaire direct ! Emplacement d’installation en agriculture...
Seite 243: Raccordement Au Réseau
Prescription de montage et d’utilisation EUR EC Installation électrique Raccordement au réseau Le raccordement au réseau est réalisé aux bornes : PE, L1 et N. Il convient absolument de veiller à ce que la tension du réseau se trouve dans les tolérances admissibles ( Données techniques et...
Seite 244: Sorties De Relais (K1, K2)
Prescription de montage et d’utilisation EUR EC Installation électrique Sorties de relais (K1, K2) Différentes fonctions peuvent être attribuées aux sorties de relais “K1” et “K2” ( IO Setup : fonction et inversion des sorties de relais). Charge de contact max.
Seite 245: Adressage Des Participants Interface Modbus Master
Prescription de montage et d’utilisation EUR EC Installation électrique Information Veiller impérativement à ce que le raccordement soit correct, à savoir que “A (D+)” doit également • être raccordé à “A (D+)” des appareils suivants. Idem pour “B (D-)”. Par ailleurs, une liaison "GND" doit être réalisée car un potentiel différent (au-delà de 10 V !) •...
Seite 246: Port Usb
Prescription de montage et d’utilisation EUR EC Installation électrique L'adressage peut également être effectué manuellement à l'aide d'un terminal portatif séparé ou d'un logiciel PC ; le nombre de participants doit alors être entré sur le MODBUS Master ( Groupe de menus MODBUS Master).
Seite 247: Potentiel Des Raccordements De Tension De Commande
Prescription de montage et d’utilisation EUR EC Sélection du mode de fonctionnement 5.11 Potentiel des raccordements de tension de commande Les raccordements de la tension de commande (< 50 V) se rapportent au potentiel GND commun (exception : les contacts de relais sont sans potentiel). Il y a séparation de potentiel entre les raccordements de la tension de commande et le conducteur de protection.
Seite 248: Fonctionnement Avec Un Deuxième Circuit De Régulation
Prescription de montage et d’utilisation EUR EC Sélection du mode de fonctionnement Mode de fonctionnement et signal en E1, E2 Fonctionnement avec un deuxième circuit de régulation La fonction pour le circuit de régulation 1 est déterminée par la sélection du mode de fonctionnement.
Seite 249 Prescription de montage et d’utilisation EUR EC Sélection du mode de fonctionnement Fonctions E2 pour activation circuit de régulation 2 : Réglages d'usine E2 Fonction Fonction deuxième circuit de régulation E2 Analog 2. Consigne Régulation de température Température TF / LTR, 20.0 °C...
Seite 250 Prescription de montage et d’utilisation EUR EC Sélection du mode de fonctionnement 2. Consigne 1 Réglage Consigne 1 pour circuit de régulation 2 Plage de réglage : dans la plage de mesure du capteur 100.0 Pa Réglages d´usine : 100 Pa 2.
Seite 251: Consigne Externe / Réglage De Vitesse Externe En Mode Manuel
Prescription de montage et d’utilisation EUR EC Mise en service Les restrictions suivantes s'appliquent au circuit de régulation 2 : • La fonction “Fonct. manuel” dans le groupe de menus “Réglage” n'agit que sur le circuit de régulation 1 !
Seite 252: Procédure De Mise En Service (Sans Assistant)
Prescription de montage et d’utilisation EUR EC Mise en service Suite à la sélection de la “langue” et du “mode de fonctionnement”, il sera respectivement proposé une valeur théorique, puis une plage de régulation. Dans la plupart des cas, la proposition peut être acceptée.
Seite 253 Prescription de montage et d’utilisation EUR EC Mise en service Extrait du tableau de menu Start Langue US Unité Réglages de base 2,01 1.01 4.01 Mode 2.03 2.05 6.01 8.01 1.02 4,02 2.04 1.01 = 0 - TF.. / LTR, TF..
Seite 254: Eléments De Commande Et Menu
Prescription de montage et d’utilisation EUR EC Eléments de commande et menu 8 Eléments de commande et menu Ecran LC multifonctions et clavier Afﬁchage de valeur effective 1. Etat ligne Afﬁchage après l’enclenchement de la tension 2. Afﬁchage du groupe de menus dans lequel se trouve le du réseau ou après la sortie des menus de...
Seite 255: Guidage Par Menu
Prescription de montage et d’utilisation EUR EC Eléments de commande et menu Guidage par menu Afﬁchage à l'écran après enclenchement de la Hauptmenü Info tension du réseau (mode de fonctionnement Start 1.01 Einstellung Représentation pour la langue du menu Allemand =...
Seite 256: Structure Du Menu
Prescription de montage et d’utilisation EUR EC Eléments de commande et menu Structure du menu Sélection du groupe de menus (par ex. Réglage de base) avec les touches ﬂéchées vers la droite avec la touche ▼ vers la gauche avec la touche▲.
Seite 257 Prescription de montage et d’utilisation EUR EC Eléments de commande et menu Exemple pour le mode de fonctionnement 1.01 PIN 0010 User ← ← ← ← → → → → Service Menu principal ▼ Menu principal ▼ Menu principal ▼...
Seite 258: Vue D'ensemble Des Groupes De Menus
Prescription de montage et d’utilisation EUR EC Eléments de commande et menu Vue d’ensemble des groupes de menus Possibilités de réglage Menu principal Afﬁchage des valeurs effectives mesurées, des valeurs de consigne réglées, de la Info régulation, etc. Il n’est pas possible d'effectuer de réglages dans ce groupe de menus Entrée du PIN pour le retour aux préréglages et pour la protection des réglages.
Seite 259: Programmation
Prescription de montage et d’utilisation EUR EC Programmation 9 Programmation Afﬁchage en unités SI ou en unités impériales (US) Description suivante pour l'afﬁchage des unités SI (réglage usine). Lors du passage aux unités impériales (US), tenir compte des facteurs de conversion correspondants ( Groupe de menus Start / Unités US).
Seite 260 Prescription de montage et d’utilisation EUR EC Programmation Vitesse Interne1 Réglage Plage de réglage de consigne de vitesse manuelle : 0...100 % “Vitesse min”... “Vitesse max.” 50 % Réglages d´usine : 50 % Vitesse Interne1 Vitesse Interne2 Réglage Réglage “Vitesse Interne2” par ex. pour valeur réduite en mode nuit.
Seite 261: Régulateur De Vitesse Avec Consigne Directe Par Clavier
Prescription de montage et d’utilisation EUR EC Programmation 9.1.2 Régulateur de vitesse avec consigne directe par clavier 1.02 Réglage de base 1.02 Réglages de base Menu principal Réglage Protocole Réglages de base Controller Setup IO Setup Mode Réglages de base 1.02...
Seite 262 Prescription de montage et d’utilisation EUR EC Programmation Vitesse min. Réglage Plage de réglage : 0. rpm... “Vitesse max.” Réglages d´usine : 15 % 15 % Vitesse min. Vitesse max. Réglage Plage de réglage : 100 % - “Vitesse min.”...
Seite 263: Régulation De Température
Prescription de montage et d’utilisation EUR EC Programmation Régulation de température 2.01 2.05 9.2.1 Réglage de base 2.01 2.05 Réglages de base Menu principal Réglage Protocole Réglages de base Controller Setup IO Setup Mode Réglages de base Réglage du mode de fonctionnement, par ex.
Seite 264 Prescription de montage et d’utilisation EUR EC Programmation E2 Fonction Réglages de base La deuxième entrée de signal n'est pas activée d'origine pour les modes de fonctionne- ment avec un capteur. Pour les modes de fonctionnement avec deux capteurs, la fonction est programmée E2 Fonction automatiquement.
Seite 265: Réglages Pour Le Fonctionnement 2.01
Prescription de montage et d’utilisation EUR EC Programmation 9.2.2 Réglages pour le fonctionnement 2.01 2.05 2,01 Régulation de température, technique de climatisation et du froid (Consigne préréglée 20,0 °C, plage de réglage 5.0 K) 2.03 Régulation de température avec fonctions supplémentaires préprogrammées (chauffage, volet, sur- veillance de température).
Seite 266: Diagramme De Fonctionnement Régulation De La Température
Prescription de montage et d’utilisation EUR EC Programmation Fonct. manuel Réglage “OFF” = Régulation automatique sur la consigne réglée (réglage en usine) “ON” = Régulation automatique hors fonction, consigne de vitesse dans le menu “Vitesse manuelle” Fonct. manuel Réglage Vitesse manuelle Consigne de vitesse manuelle non inﬂuencée par un signal externe.
Seite 267: En Plus Pour
Prescription de montage et d’utilisation EUR EC Programmation Exemple 2 : Régulation de température en “Fonction chaud” (schéma de principe idéalisé) Min. 0 % Max. = 100 % Max. Min. Min. 35 % Max. = 85 % 28.03.2013 v_tempcontrol_heat_cxe_master.vsd 20 °C 10 K 10 °C...
Seite 268: En Plus Pour
Prescription de montage et d’utilisation EUR EC Programmation Exemple de sortie de signal 0 - 10 V (IO Setup : “Fonction A2” = 10 V 100 % Min. 0 % Max. = 100 % Max. Analog Out Min. 35 % Max.
Seite 269: En Plus Pour Le Mode De Fonctionnement
Prescription de montage et d’utilisation EUR EC Programmation Info Le chauffage activé est afﬁché à l’écran au moyen du symbole feu. 28.7 °C E1 Actual Courbe de température pour changement de programmation sur pour la fonction “K2” dans IO Setup, par ex. pour l’activation d’un refroidissement Exemple : Consigne 15,0 °C, offset +5,0K, hystérésis 2,0 K...
Seite 270: Régulation De La Pression, Technique De Climatisation
Prescription de montage et d’utilisation EUR EC Programmation Régulation de la pression, technique de climatisation 4.01 4.02 9.3.1 Réglage de base 4.01 4.02 Menu principal Réglages de base Start Réglage Protocole Réglages de base Controller Setup Mode Réglages de base Réglage du mode de fonctionnement, par ex.
Seite 271: Réglages Pour Le Fonctionnement 4.01
Prescription de montage et d’utilisation EUR EC Programmation E2 Fonction Réglages de base La deuxième entrée de signal n'est pas activée d'origine pour les modes de fonctionne- ment avec un capteur. Pour les modes de fonctionnement avec deux capteurs, la fonction est programmée E2 Fonction automatiquement.
Seite 272 Prescription de montage et d’utilisation EUR EC Programmation Vitesse max. Réglage Plagede réglage : 100 %... “Vitesse min.” Réglages d´usine : 100 % 100 % Vitesse max. Réglage Fonct. manuel “OFF” = Régulation automatique sur la consigne réglée (réglage en usine) “ON”...
Seite 273: Régulation De La Vitesse De L'air
Prescription de montage et d’utilisation EUR EC Programmation Régulation de la vitesse de l’air 6.01 9.4.1 Réglage de base 6.01 Menu principal Réglages de base Start Réglage Protocole Réglages de base Controller Setup Mode Réglages de base Réglage Mode 6.01 6.01...
Seite 274: Réglages Pour Le Fonctionnement 6.01
Prescription de montage et d’utilisation EUR EC Programmation Réglages de base “E2 Fonction réglable” • | = consigne externe par ex. via un signal externe (0 - 10 V) au lieu du réglage “Consigne 1” . 0 - 10 V plage de mesure du capteur de 0 - 100 %.
Seite 275: Régulation De La Différence D'humidité Absolue
Prescription de montage et d’utilisation EUR EC Programmation Vitesse max. Réglages de base Plagede réglage : 100 %... “Vitesse min.” Réglages d´usine : 100 % 100 % Vitesse max. Réglages de base Fonct. manuel “OFF” = Régulation automatique sur la consigne réglée (réglage en usine) “ON”...
Seite 276: Réglages Pour Le Fonctionnement 8.01
Prescription de montage et d’utilisation EUR EC Programmation Réglages de base E2 Fonction 8.01 • La fonction E2 est préprogrammée pour le mode de fonctionnement = régulation sur la différence entre le capteur 1 et le capteur 2. Capteur prépro- “AFS 0-10V”...
Seite 277 Prescription de montage et d’utilisation EUR EC Programmation Vitesse min. Réglages de base Plage de réglage : 0. rpm... “Vitesse max.” Réglages d´usine : 15 % 15 % Vitesse min. Réglages de base Vitesse max. Plagede réglage : 100 %... “Vitesse min.”...
Seite 278: Groupe De Menus Démarrage
Prescription de montage et d’utilisation EUR EC Programmation Groupe de menus démarrage Start Menu principal Start Réglages Protocole Réglages de base Controller Setup Start Entrée code Le menu service pour l’installation peut être protégé des modiﬁcations involontaires - - - - - par un code PIN.
Seite 279: Groupe De Menus Info
Prescription de montage et d’utilisation EUR EC Programmation Start Nom de l’appareil Afﬁchage du nom de l’appareil et de la version du logiciel 12.00 EUR EC Start Numéro d’appareil individuel SN: 154036311039 Groupe de menus Info Après l'enclenchement de la tension du réseau ou après avoir quitté les menus de réglage avec le raccourci clavier Esc, la première option de menu du groupe de menus Info s'afﬁche (afﬁchage en fonction du mode de...
Seite 280 Prescription de montage et d’utilisation EUR EC Programmation Info Afﬁchage de la consigne active sur laquelle l’appareil fonctionne. “Consigne 1” sous menu “Réglage” 0 °C “Consigne 2” sous menu “Réglage” Consigne 1 “Consigne externe” = spéciﬁcation via un signal externe de 0-10 V. Lorsque le fonctionnement manuel est activé, l'afﬁchage change constamment entre la valeur...
Seite 281: Controller Setup
Prescription de montage et d’utilisation EUR EC Programmation Controller Setup Controller Setup Menu principal Start Réglages Protocole Réglages de base Controller Setup 9.8.1 Activer la protection PIN , PIN 0010 Controller Setup Les réglages pour l’installation au niveau de service peuvent être protégés des modiﬁ- cations involontaires.
Seite 282: Enregistrer, Rétablir Le Réglage Utilisateur, Avec Pin 9090
Prescription de montage et d’utilisation EUR EC Programmation 9.8.3 Enregistrer, rétablir le Réglage utilisateur, avec PIN 9090 Controller Setup La conﬁguration de l’appareil effectuée individuellement (User Setting) peut être enre- gistrée ici (correspond à PIN 9091). L’entrée de PIN 9090 permet de rétablir le réglage utilisateur ( Entrée Start - PIN).
Seite 283: Limite
Prescription de montage et d’utilisation EUR EC Programmation 9.8.5 Limite Controller Setup Après attribution d’une entrée numérique ( IO Setup), il est possible d’activer une limitation réglable de la modulation via une entrée numérique (“D1”, “D2”, ..). Afﬁchage tant qu'aucune attribution n'a été effectuée dans “IO Setup” :...
Seite 284: Inversion De L'action De La Fonction De Régulation
Prescription de montage et d’utilisation EUR EC Programmation 9.8.7 Inversion de l’action de la fonction de régulation Controller Setup Il existe deux fonctions concernant l’action de la régulation : “Val. actuelle > Consigne = n+” pour la modulation croît lorsque la valeur •...
Seite 285: Commande Par Groupe
Prescription de montage et d’utilisation EUR EC Programmation Pour les régulateurs P purs (type de réglageP), les réglages décrits ci-après sont sans fonction. Si nécessaire, les combinaisons les plus appropriées au système à régler concerné peuvent être déterminées à partir de ces parts.
Seite 286: Variante "1" : Deux Groupes Régulés
Prescription de montage et d’utilisation EUR EC Programmation Fonctions de groupes ( IO Setup) Sorties analogiques A1, A2 = Groupe 1 MODBUS A1, A2 = Groupe 2 = Groupe 3 = Groupe 4 Sortie de relais K1, K2 = Groupe 2...
Seite 287: Groupe Variante "2" : Un Groupe Régulé Et Jusqu'à Trois Groupes Commutés
Prescription de montage et d’utilisation EUR EC Programmation Exemple variante “1” : deux groupes régulés Analog / MODBUS Out Analog Analog MODBUS 2A = Standard MODBUS Master Master Analog Out Analog Out 1A (1D+), 1B (D-) 0 – 10 V 0 –...
Seite 288 Prescription de montage et d’utilisation EUR EC Programmation nmin at Group2 Controller Setup Valeur minimale pour le groupe 2 Plage de réglage : 0 - 100 % 20 % Réglages d´usine : 20 % * nmin at Group2 Controller Setup ON Value Group3 Valeur d’enclenchement pour le groupe 3...
Seite 289: Texte Afﬁché Pour Un Message Externe
Prescription de montage et d’utilisation EUR EC Programmation Exemple variante “2” par MODBUS Un groupe régulé et trois groupes commutés G3 ON @ 70 % Analog G2 ON @ 50 % G4 ON @ 85 % MODBUS Master 1A (1D+), 1B (D-)
Seite 290: Décalage Signal De Régulation
Prescription de montage et d’utilisation EUR EC Programmation 9.8.11 Décalage signal de régulation Décalage signal rég. 1 Controller Setup Si nécessaire, la caractéristique du signal de régulation peut être adaptée pour le circuit de régulation 1. Pour activer cette fonction, reprogrammer la sortie avec la fonction sur la fonction Décalage signal rég.
Seite 291: Com2 Fonction
Prescription de montage et d’utilisation EUR EC Programmation Controller 1 Comparator Sensor 2 Cout Controller 2 Sensor 1 Cout = C1 @ C1 > C2 Cout = C2 @ C2 > C1 13.03.2015 v_cxe_comparator_c1_c2.vsd 9.8.13 COM2 Fonction IO Setup Possibilités de réglage : •...
Seite 292: Attribution : Ios Virtuelles / Ios Réelles
Prescription de montage et d’utilisation EUR EC Programmation 9.9.2 Attribution : IOs virtuelles / IOs réelles On distingue les IOs virtuelles et les IOs réelles. • Les IOs réelles sont des entrées physiques, des sorties physiques et des fonctions minuterie sur le MODBUS Master, sur des modules d'extension et sur des appareils connectés via l'interface...
Seite 293 Prescription de montage et d’utilisation EUR EC Programmation Exemple : attribution d'entrées pour des capteurs de température MODBUS Master MODBUS Slave AI1 (26.8°C) AI2 (16.8°C, 5E) AI3 (7.8°C, 15E) AI4 (OFF) AI5 (OFF) MODBUS 13.09.2016 Sensor 1 Sensor 2 Sensor 3 v_mod_master_io_mapping.vsd...
Seite 294 Prescription de montage et d’utilisation EUR EC Programmation Exemple d'attribution possible pour l'entrée analogique AI1 et AI2 Attribution d'origine Attribution permutée L'entrée réelle "E1" est attribuée à l'entrée virtuelle L'entrée réelle "E2" est attribuée à l'entrée virtuelle "AI1". "AI1". L'entrée réelle "E2" est attribuée à l'entrée virtuelle L'entrée réelle "E1"...
Seite 295: Sorties Analogiques "Ao
Prescription de montage et d’utilisation EUR EC Programmation 9.9.3 Sorties analogiques “AO” Structure du menu Analog Out AO1 (0.00V, 2A) AO2 (10.00V, 1A) Vue d'ensemble des sorties ▲ AO3 (OFF) analogiques possibles ▼ AO4 (OFF) AO5 (OFF) P↓ ↑ ESC 1.
Seite 296 Prescription de montage et d’utilisation EUR EC Programmation Réglage de la fonction souhaitée Fonction Désignation sans fonction Tension ﬁxe 10 V Tension ﬁxe + 10 V (1A) Réglage usine pour “A2” en cas de fonctionnement avec un circuit de régulation.
Seite 297 Prescription de montage et d’utilisation EUR EC Programmation Réglages des signaux Les réglages “min.” / “max.” permettent d’adapter la courbe de la tension de sortie. Min. Plage de réglage : 0 - 10 V Réglages d´usine : 0 V 0.0 V Min.
Seite 298: Entrées Analogiques "Ai
Prescription de montage et d’utilisation EUR EC Programmation 9.9.4 Entrées analogiques “AI” Structure des menus pour “AI1” et “AI2” Analog Out AI1 (0.00V, 2A) AI2 (10.00V, 1A) Vue d'ensemble des entrées ▲ AI3 (OFF) analogiques possibles ▼ AI4 (OFF) AI5 (OFF) P↓...
Seite 299 Prescription de montage et d’utilisation EUR EC Programmation Vue d'ensemble des menus pour “AI3” et “AI6” Analog In AI1 (0.00V, 2A) AI2 (10.00V, 1A) Vue d'ensemble des entrées ▲ AI3 (OFF) analogiques possibles ▼ AI4 (OFF) AI5 (OFF) P↓ ↑ ESC Réglage de la fonction souhai-...
Seite 300 Prescription de montage et d’utilisation EUR EC Programmation Fonction Désignation Fonction Fonctionnement avec le deuxième signal et commande automatique sur une valeur plus élevée (“E1” <-> “E2”) Pour les modes de fonctionnement comme régulateur via 2.01 Consigne externe = Consigne externe par ex via signal externe (0 - 10 V) au lieu du réglage “consigne 1”...
Seite 301: Sorties Numériques "Do
Prescription de montage et d’utilisation EUR EC Programmation Exemple : Mode de fonctionnement 1.01 Régulateur de vitesse, vitesse via signal externe Min. 0 % Max. = 100 % Min. 35 % Max. = 85 % Min. 0 – 10 V 10 –...
Seite 302 Prescription de montage et d’utilisation EUR EC Programmation Vue d'ensemble des sorties numériques possibles Digital Out Exemple pour l'explication de l'afﬁchage DO1 (0, 1K) 0 = relais D01 retombé 1K = fonction programmée (message de fonctionnement) pour “DO1” DO2 (1, 2K) 1 = relais D02 armé...
Seite 303 Prescription de montage et d’utilisation EUR EC Programmation Pour les modes de fonctionnement comme régulateur de température avec fonctions supplémentaires 2.03 2.Chauffage Fonction chaud (9K) Point d’enclenchement Température = Consigne +/- décalage Point de coupure Température supérieure au point d’enclenchement de la valeur de l’hystérésis...
Seite 304: Entrées Numériques "Di
Prescription de montage et d’utilisation EUR EC Programmation 9.9.6 Entrées numériques “DI” Vue d’ensemble des menus mode Digital In DI1 (OFF) DI2 (OFF) Vue d'ensemble des entrées nu- ▲ DI3 (OFF) mériques possibles ▼ DI4 (OFF) DI5 (OFF) P↓ ↑ ESC Réglage de la fonction souhai-...
Seite 305 Prescription de montage et d’utilisation EUR EC Programmation sans fonction RéInitialisation (10D) Consigne vitesse max.“MARCHE” / “ARRET” Vitesse max. Agit, dans le cas du fonctionnement avec deux circuits de régulation, sur la valeur (11D) réglée “1. Vitesse max.” et “2. Vitesse max.”.
Seite 306: Déverrouillage On/Off, Fonction
Prescription de montage et d’utilisation EUR EC Programmation not available n.a. (aucune entrée attribuée) not available n.a. (aucune entrée attribuée) not available n.a. (aucune entrée attribuée) not available n.a. (aucune entrée attribuée) Invertation Invertation L'inversion des entrées numériques est réglée d'origine sur “OFF” (si une fonction est programmée).
Seite 307: Limite On / Off, Fonction | 3D
Prescription de montage et d’utilisation EUR EC Programmation 9.9.6.3 Limite ON / OFF, fonction La valeur réglée dans le Controller Setup pour “Limite” est activée via une entrée numérique. Contact par ex. à l'entrée numérique “Digital In 1” (selon le type d’appareil aux bornes “D1” - “D1”ou “D1”...
Seite 308: Vitesse 1/2 Ou Consigne 1/2, Fonction | 5D
Prescription de montage et d’utilisation EUR EC Programmation Controller 1 Sensor 2 n = 0 - 100 % Controller 2 Sensor 1 n = 0 - 100 % 03.04.2013 v_4d_contr2_a2_or_plus_a1.vsd 9.9.6.6 Vitesse 1/2 ou consigne 1/2, fonction Pour Mode régulateur de vitesse 1.01...
Seite 309: Interne / Externe, Fonction | 6D
Prescription de montage et d’utilisation EUR EC Programmation Le fonctionnement avec “Consigne 2” est signalé par le symbole « lune » pour le Info fonctionnement modulé. 28.7 °C E1 Actual 9.9.6.7 Interne / Externe, fonction Pour Mode régulateur de vitesse 1.01...
Seite 310: Inversion De L'action De La Fonction De Régulation
Prescription de montage et d’utilisation EUR EC Programmation “D1 Inversion” • “OFF” : Régulation avec contact ouvert / mode manuel avec contact fermé. - - - - - - - - - - “D1 Inversion” : Régulation avec • “ON”...
Seite 311: Consigne Vitesse Max. On / Off, Fonction
Prescription de montage et d’utilisation EUR EC Programmation 9.9.6.11 Consigne vitesse max. ON / OFF, fonction La valeur prescrite sous “Réglages” pour la “vitesse max. ” est activée via une entrée numérique, c.-à- d. l’appareil fonctionne avec cette valeur indépendamment de la fonction de régulation.
Seite 312 Prescription de montage et d’utilisation EUR EC Programmation 9.9.6.13 Commutation consigne 1/2 et gamme de régulation 1/2 pour le circuit de régulation 2 Commutation entre “2.Consigne 1” / “2.Consigne 2” et “2.Gamme régulation 1” / “2.Gamme régulation 2” (possible uniquement en cas de fonctionnement avec un deuxième circuit de régulation).
Seite 313: Écraser La Fonction Minuterie | 21D
Prescription de montage et d’utilisation EUR EC Programmation 9.9.6.14 Écraser la fonction minuterie Si nécessaire, la sortie timer (Minuterie) peut être écrasée pendant une durée réglable avec un état sélectionnable ( Minuterie). Pour écraser la fonction minuterie par l'actionnement d'une touche jusqu'à la prochaine modiﬁcation de la commande par minuterie =>...
Seite 314: Valeur Limite
Prescription de montage et d’utilisation EUR EC Programmation 9.10 Valeur limite Valeur limite Menu principal Protocole Réglages de base Controller Setup IO Setup Valeur limite 9.10.1 Limites en fonction de la modulation Uniquement pour la modulation du circuit de régulation 1 ! Afﬁchage en cas de fonctionnement avec deux circuits de régulation : 1.Level Fonction,...
Seite 315: Limites En Fonction Du Signal De Consigne Ou Du Capteur
Prescription de montage et d’utilisation EUR EC Programmation Exemple de message via relais “K1” : non inverti Invertation IOSetup : K1 Fonction = 4K IOSetup : K1 Fonction = 4K IOSetup : K1 Invertation = OFF IOSetup : K1 Invertation = OFF...
Seite 316 Prescription de montage et d’utilisation EUR EC Programmation E1 Hystérésis Valeur limite Plage de réglage hystérésis dans l’unité de mesure du signal d’entrée programmé. - - - - - Lmt E1 Hyst. E1 Temporisation Valeur limite Temporisation jusqu’à la transmission du message via le relais et l’apparition du symbole d’alarme.
Seite 317: Limites En Fonction De L'écart (Décalage) Par Rapport À La Consigne
Prescription de montage et d’utilisation EUR EC Programmation 9.10.3 Limites en fonction de l’écart (décalage) par rapport à la consigne En mode régulateur (via 2.01 ), deux messages d’atteinte de limite peuvent être communiqués se rapportant à la consigne réglée et la valeur actuelle mesurée (à E1).
Seite 318: Timer
Prescription de montage et d’utilisation EUR EC Programmation Exemples pour la régulation de température, pour d’autres modes de fonctionnement, les réglages se font dans l’unité correspondant au capteur. Offset 1 pour la transmission d’un message lors d’un Offset 2 pour la transmission d’un message lors d’un dépassement...
Seite 319 Prescription de montage et d’utilisation EUR EC Programmation Fonction Déscripton * Timer ON = (@ Timer Invert. = OFF) E1 / E2 Commutation entrée “E1” / “E2” (en cas de fonctionnement Signal de E2 avec un circuit de régulation) (4D) RéInitialisation...
Seite 320: Réglage De L'heure (Time) Et De La Date (Date)
Prescription de montage et d’utilisation EUR EC Programmation 9.11.2 Réglage de l’heure (Time) et de la date (Date) Groupe de menus Timer Menu principal Controller Setup IO Setup Valeur limite Timer Autoadressing Appuyer sur la touche P pour régler les heures avec les touches HAUT/BAS, et Timer appuyer sur la touche P pour l'enregistrer.
Seite 321 Prescription de montage et d’utilisation EUR EC Programmation Avant de procéder à un nouveau réglage complet, supprimer d’abord toutes les heures de commutation Ordre d’exécution Timer Timer Timer Timer - - - - - - - - - - P 9 x...
Seite 322 Prescription de montage et d’utilisation EUR EC Programmation Réglage usine sans heures de commutation préprogrammées Mon-Sun Mon-Fri Sat-Sun - -:- - - -:- - - -:- - - -:- - - -:- - - -:- - - -:- - OFF1...
Seite 323: Écraser La Fonction Minuterie
Prescription de montage et d’utilisation EUR EC Programmation 9.11.5 Écraser la fonction minuterie Si nécessaire, la sortie timer (minuterie) peut être écrasée pendant une durée réglable avec un état sélectionnable. L'activation se fait via une entrée numérique ( Fonction IO Setup Application : Exceptions par rapport au mode minuterie normal, par ex.
Seite 324: Modbus Master
Prescription de montage et d’utilisation EUR EC Programmation UART Mode MODBUS Slave Réglage du format de transmission. Valeurs valides : 8O1, 8N1, 8E1 Réglages d´usine : 8E1 UART Mode 9.13 MODBUS Master Adressage des participants commandés au travers de l'interface MODBUS Master.
Seite 325: Adressage Manuel
Prescription de montage et d’utilisation EUR EC Programmation MODBUS Master Addressing Trouvé: 0 Afﬁchage durant l'adressage automatique. En cours [P] Repeat [ESC] Cancel MODBUS Master À la ﬁn de l'adressage automatique, le nombre de participants trouvés est indiqué. Pour répéter l'adressage, appuyer une nouvelle fois sur la touche P.
Seite 326: Participants Mobus Master
Prescription de montage et d’utilisation EUR EC Programmation Adresse manuelle Message d'erreur en cas d'échec d'adressage. Addressing Erreur [P] Next 9.14 Participants MOBUS Master Après l'adressage (manuel ou automatique), les participants sont listés à la suite du groupe de menus “MODBUS Master”.
Seite 327: Tableaus De Menu
Prescription de montage et d’utilisation EUR EC Tableaus de menu 10.1 Menus des modes de fonctionnement Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Info Vitesse direct 1.02 = 50 % Vitesse de étage...
Seite 328: Paramètres Utilisateur
Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Vitesse min. 1.Vitesse min. Vitesse max. 100 % 100 % 100 % 100 % 100 % 100 % 1.Vitesse max.
Seite 329 Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine E1 Unité - - - - - - - - - - - - - - -...
Seite 330 Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Décalage signal rég. Ampliﬁcateur de sé- lection MODBUS MODBUS MODBUS MODBUS MODBUS MODBUS COM2 Fonction Slave...
Seite 331 Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Invertation Analog In Signal Invertation Signal Invertation Fonction Analogique Invers - - - - - - - - - -...
Seite 332 Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Invertation Fonction Signal Invertation Fonction Signal Invertation Fonction Signal Invertation Fonction Signal Invertation Fonction Signal Invertation...
Seite 333 Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Signal Invertation Fonction Signal Invertation Fonction Signal Invertation Fonction Signal Invertation Valeur limite Level Fonction 1.Level Fonction Niveau min.
Seite 334 Prescription de montage et d’utilisation EUR EC Mode Paramètres uti- 2,01 1.01 4.01 lisateur 2.03 2.05 6.01 8.01 1.02 4,02 2.04 Paramètres Réglages d'usine Offset Hyst. - - - - - - - - - - - - - - -...
Seite 335: Affectations Possibles Des Io, Pin
Prescription de montage et d’utilisation EUR EC 10.2 Affectations possibles des IO, PIN Unités pour les entrées analogiques E1 et E2 Les unités suivantes peuvent être réglées pour les capteurs programmés ayant une plage de mesure libre (0 - 10 V, 0 - 20 mA, 4 - 20 mA).
Seite 336 Prescription de montage et d’utilisation EUR EC Commutation entrée “E1” / “E2” (en cas de fonctionnement avec un circuit de régula- E1 / E2 tion) (4D) sans fonction RéInitialisation (10D) Consigne vitesse max.“MARCHE” / “ARRET” Vitesse max. Agit, dans le cas du fonctionnement avec deux circuits de régulation, sur la valeur (11D) réglée “1.
Seite 337 Prescription de montage et d’utilisation EUR EC Fonction Désignation Fonction E2 Consigne externe = Consigne externe par ex via signal externe (0 - 10 V) au lieu du réglage “consigne 1” (1E) Fonct. manuel ext. Mode manuel externe via signal externe (0 - 10 V). Commutation entre le réglage sur l’appareil et le mode manuel externe via l’entrée numérique.
Seite 338 Prescription de montage et d’utilisation EUR EC Groupe2 Commande par groupe (Groupe 2) (8K) Mise en circuit des ventilateurs en fonction de la modulation Groupe3 Commande par groupe (Groupe 3) (12K) Mise en circuit des ventilateurs en fonction de la modulation...
Seite 339: 11 Le Menu Diagnostic
Prescription de montage et d’utilisation EUR EC Le menu Diagnostic 11 Le menu Diagnostic Menu principal Le menu Diagnostic vous informe de l’état actuel de fonctionnement de l’appareil. IO Setup Valeur limite Timer AutoAddressing Diagnostique Heures de fonctionnement sur le réseau Diagnostique Le décompte du temps (h:m:s) commence lorsque l'appareil est sous tension du...
Seite 340 Prescription de montage et d’utilisation EUR EC Le menu Diagnostic h fonct. groupe2 Diagnostique Afﬁchage des heures de fonctionnement du groupe 2 048535:28:50 h fonct. groupe2 Diagnostique h fonct. groupe3 Afﬁchage des heures de fonctionnement du groupe 3 078535:48:50 h fonct. groupe3 h fonct.
Seite 341: 12 Protocole
Prescription de montage et d’utilisation EUR EC Protocole 12 Protocole 12.1 Afﬁchage et interrogation des événements Menu principal Les événements survenus pendant le fonctionnement peuvent entraîner un dysfonctionnement de l’appareil. Start Les 100 derniers événements sont enregistrés dans le groupe de menus “Pro- Réglage...
Seite 342: Messages & Recherche De Défauts
Prescription de montage et d’utilisation EUR EC Protocole Actionner la touche P pour afﬁcher plus de détails Protocole 2/100 Participant sur lequel le défaut s'est produit. Line Fault Place Ventilateur 1 [P] Details [ESC]Menu Actionner la touche P pour afﬁcher plus de détails Protocole 2/100 Modulation du participant au moment du message.
Seite 343 Prescription de montage et d’utilisation EUR EC Protocole Ecran Cause Réaction du contrôleur Relais commute Elimination Fonc- tionne- Panne ment Erreur externe * Moteurs EC Filtre L'appareil continue de fonctionner Produit antigel Contacteur externe déclen- comme si de rien n’était.
Seite 344 Prescription de montage et d’utilisation EUR EC Protocole Ecran Cause Réaction du contrôleur Relais commute Elimination Fonc- tionne- Panne ment Liaison avec l'interface L'appareil continue de fonctionner MODBUS Master interrom- comme si de rien n’était. Error MODBUS Com Contrôler le nombre de participants.
Seite 345: 13 Annexe
Prescription de montage et d’utilisation EUR EC Annexe 13 Annexe 13.1 Caractéristiques techniques Type EUR EC Art.N°. 1347 002 Tension du réseau 1 ~ 230 V (-15 % bis +10 %), 50/60 Hz Résistance d’entrée pour signal de pour entrée 0 - 10 V : R >...
Seite 346: Schéma De Raccordement
Prescription de montage et d’utilisation EUR EC Annexe 13.2 Schéma de raccordement 1 Réseau 1 ~ 230 V, 50 / 60 Hz 2 Relais de signalisation, charge de contact max. AC 250 V 5 A (charge ohmique) 3 Modbus Master (RS 485) et Modbus Slave (RS485) max. 1000 m 4 Entrée numérique 1 - 2...
Seite 347: Dimensions [Mm]
Prescription de montage et d’utilisation EUR EC Annexe 13.3 Dimensions [mm] EUR EC L-BAL-E274-F 1815 Index 002 Art.N°. 114/120...
Seite 348: Bases Et Possibilités De Réglage "Régulation De Différence D'humidité Absolue
0 - 10 V du capteur intérieur est comparée à la valeur de sortie 0 - 10 V du capteur extérieur. L'EUR EC émet un signal de commande de 0 - 10 V en fonction de la différence entre les deux capteurs. La valeur de différence à commander et une gamme de régulation peuvent être réglées dans l'EUR EC par la saisie de paramètres.
Seite 349: Réglage
Pour atteindre une valeur de sortie de 10 V, la différence doit être de 5 g/kg. • Au lieu de la valeur de sortie 0-10 V de l'EUR EC, commande avec un signal Marche/Arrêt via un relais Au lieu de la sortie 0 - 10 V, un signal de commande Marche/Arrêt peut être transmis à un ventilateur par l'intermédiaire d'un relais dans l'EUR EC.
Seite 350: Au Lieu De La Sortie De Commande 0-10 V, Relais De Signalisation Pour La Commande D'un Ventilateur
Prescription de montage et d’utilisation EUR EC Annexe Consigne 1 0 g/kg Consigne 1 = valeur de démarrage (proposition) Avec un écart de 0, il n'y a pas de régulation. La régula- tion démarre si l'écart est >0. 100% = la sortie 10 V est fonction de la gamme de régulation réglée.
Seite 351: Proposition De Raccordement Ss-1114,1
Prescription de montage et d’utilisation EUR EC Annexe 13.4.6 Proposition de raccordement SS-1114,1 04.04.2018 1 Réseau 1 ~ 230 V, 50 / 60 Hz 2 Au lieu de la commande analogique, via le relais régulation de différence d'humidité absolue : Marche/Arrêt 3 Aération forcée/régime réception...
Seite 352: Index
Prescription de montage et d’utilisation EUR EC 13.5 Index adressage événements adressage automatique 12, 83 AFS 0-10V Part D Part I câbles de conduite Part P Caractéristiques techniques 4, 101 participants 82, 84 changement d'heure auto- Prise de la moyenne matique protection de réglage...
Seite 353: Service Et Information
Prescription de montage et d’utilisation EUR EC Index 13.6 Service et information HELIOS Ventilatoren GmbH & Co • Lupfenstraße 8 • 78056 VS-Schwenningen HELIOS Ventilateurs • Le Carré des Aviateurs • 157 av. Charles Floquet • 93150 Le Blanc Mesnil Cedex HELIOS Ventilatoren AG •...
