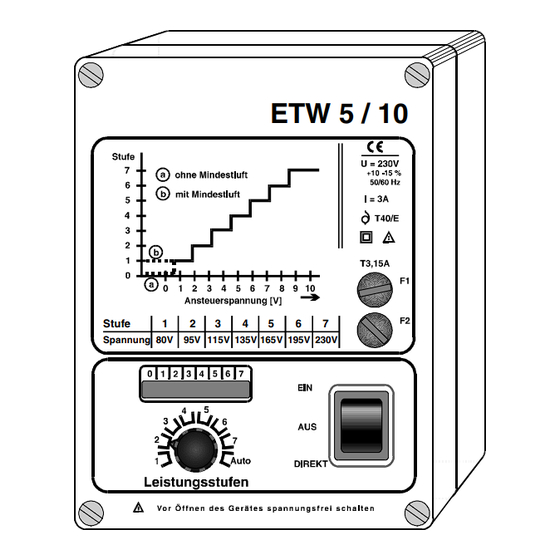

Montage- und Betriebsanleitung Nr. 90775 Trafo - Regelgerät ETW 5, ETW 10 ETW 5 / 10 Stufe Spannung 95V 115V 135V 165V 195V 230V Inhaltsverzeichnis 1. Funktion 2. Montage 3. Elektrischer Anschluß 4. Betriebsanleitung 5. Störung und Störmeldungen 6. Projektierungshinweise... -
Seite 2: Funktion
- Regelgerätes ETW 5/10. Wichtiger Hinweis ! Als Leistungsteil für Lüftungsanlagen ist das Trafo - Regelgerät ETW 5/10 mit allen Klima - Regelungsgeräten bzw. Klima - Computern kombinierbar, die über einen analogen 0..10V - Steuerausgang für ein externes Leistungsteil oder eine Lüftungsklappe verfügen. Um die ge- eignete Anschaltung für die jeweilige Gerätekonfiguration zu finden, sind unbedingt die Pro-... -
Seite 3: Betriebsanleitung
Parallelschaltung von Trafo - Regelgeräten: In Versorgungstechnisch wichtigen Anlagen wird eine Redundanz gefordert. Die Ventilatoren sind auf verschiedene Stromkreise aufzuteilen. Dieser Forderung kann durch Verwendung mehrerer Trafo - Regelgeräte ETW 5/10, durch Parallelschaltung auf der Steuerungsseite, problemlos entsprochen werden. Mindestluft Je nach den Erfordernissen der Anlage kann eine Mindestluft eingeschaltet oder ausgeschaltet werden. - Seite 4 Eine Störung oder der Ausfall einer Sicherung wird über das Wächtersignal an dem Klemmenpaar TW, TN gemeldet. Ist das Trafo - Regelgerät ETW 5/10 in Ordnung steht an dem Klemmenpaar TW, TN die Speisespannung 230V~ an. Im Störungsfall wird diese Spannung abgeschaltet.
-
Seite 5: Projektierungshinweise
5/10 erforderlich. Die von der Klima - Regelung kommende analoge Steuerspannung 0V...10V wird an das Klemmenpaar +T1, -T2 des Trafo - Regelgerätes ETW 5/10 angeschlossen ( + Pol an +T1 und -Pol an -T2 ). Die Schaltschwellen für die einzelnen Leistungsstufen des Trafo - Regelgerätes sind aus dem nachfolgenden Bild 1 zu ersehen: Bild 1: Schaltschwellen der Trafo - Leistungsstufen in Abhängigkeit von der analogen Ein-... - Seite 6 Als Freischaltsignal ist eine Schalter ( Relaiskontakt, Optokoppler ) nachzubilden, der im ge- schlossenen Zustand das Trafo - Regelgerät ETW 5/10 ein- und im geöffneten Zustand aus- schaltet ( Stufenlampe 0 leuchtet ). D.h., daß für den aktiven Lüfterbetrieb der Freischaltkon- takt geschlossen und bei Abschaltung der Mindestluft der Kontakt geöffnet sein muß.
- Seite 7 7. Technische Daten ETW 5 ETW 10 Betriebsspannung 230 V ; +10% -15% ; 50/60 Hz Ausgangsstrom Sicherungen ( 2 x ) T10A Spannung - Stufe 1 *) 80 V Spannung - Stufe 2 *) 95 V Spannung - Stufe 3 *)
