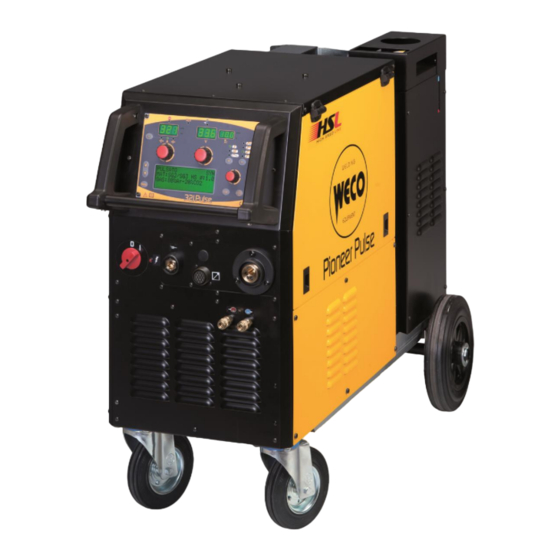

Weco Pioneer Pulse 321MKS Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Pioneer Pulse 321MKS:

Werbung

Quicklinks

Diese Anleitung herunterladen
Cod. 006.0001.1520
29/05/2020 V.2.10
Pioneer Pulse 321MKS
Bedienungsanleitung
DEUTSCH
Übersetzung der Original-Bedienungsanleitung
