AMPROBE EUROPE GMBH
• Überprüfen Sie, ob an allen Phasen eine Spannung anliegt: Die mit „PHASE LOSS"
(Phase fehlt) bezeichnete Leuchtdiode sollte aus sein. Sollte an einer Messleitung
keine Spannung anliegen oder eine der Messleitungen mit dem Erdleiter oder dem
Neutralleiter verbunden sein, wird die LED erlischen.
• Wenn Spannung an allen Messleitungen anliegt, ist es möglich die Phasenfolge
anhand der LEDs „NORMAL (ABC)" bzw. „REVERSE" abzulesen.
• Nach der Messung sollte das Messgerät vom Stromkreis getrennt werden.

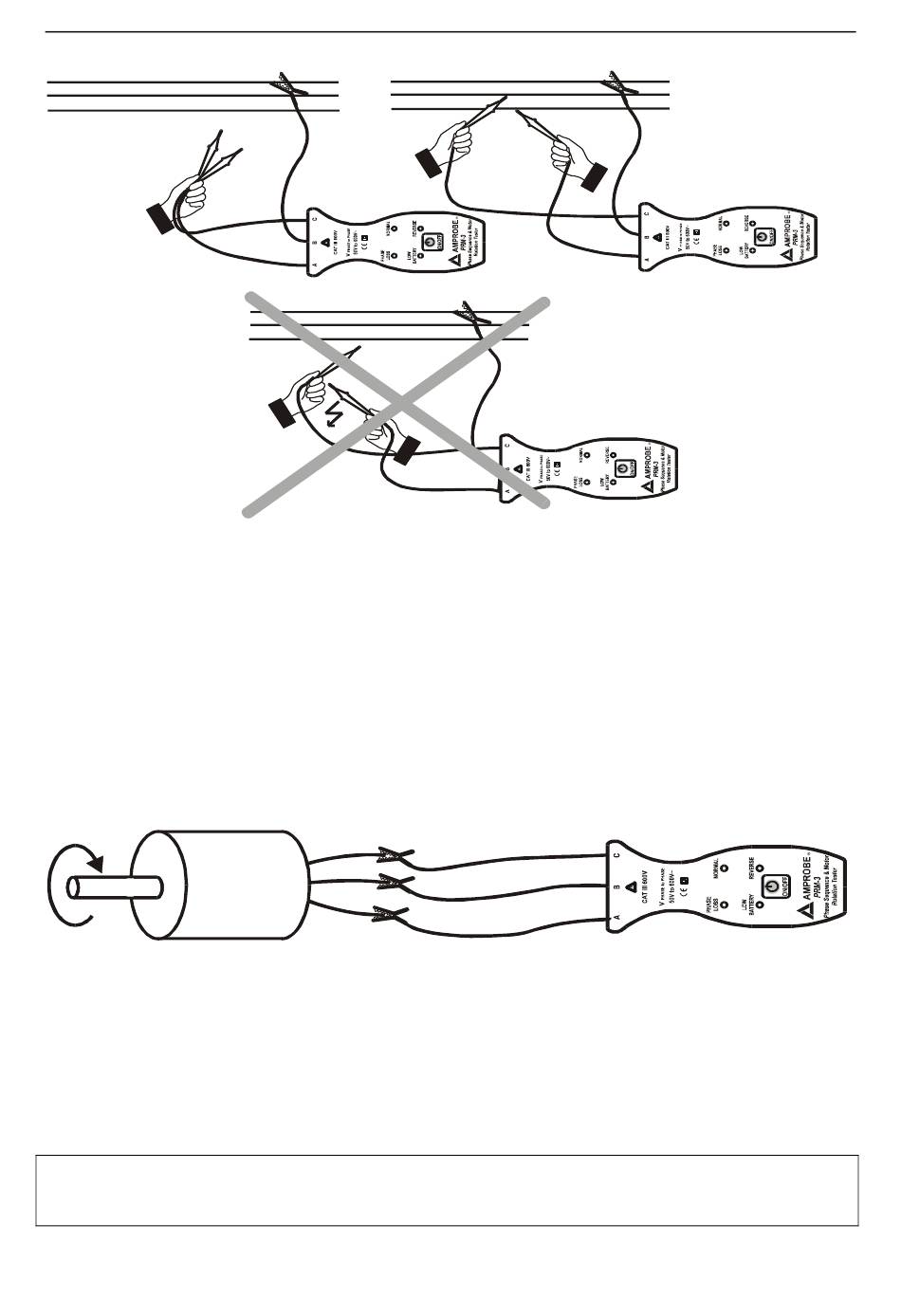

Drehrichtung eines Motors ermitteln (nur PRM-3)
• Verbinden Sie die Prüfspitzen mit dem Motor. (Der Motor muss von der
Stromversorgung getrennt sein)
• Drücken Sie die „ON/OFF" Taste um das Messgerät einzuschalten.
• Drehen Sie die Motorwelle in die gewünschte Richtung. Wenn die LED „NORMAL
(ABC)" aufleuchtet, stimmt der Anschluss der Messleitungen mit den elektrischen
Standards überein. Wenn die LED „REVERSE" aufleuchtet, sind 2 Phasen vertauscht.
• Wenn die LED „NORMAL (ABC)" aufleuchtet, können die Phasen gemäß den
elektrischen Standards markiert werden.
• Nach der Messung sollte das Messgerät PRM-3 ausgeschaltet und vom geprüften
Motor getrennt werden. Sofern der Anschluss der korrekt erfolgt, wird sich der Motor in
die gewünschte Richtung drehen.
Achtung: Die LED „PHASE LOSS" wird höchstwahrscheinlich während der Überprüfung
der Drehrichtung des Motors aufleuchten. Die Lampe zeigt an, dass die Spannung unter
20VAC liegt.
7
PRM-2, PRM-3
