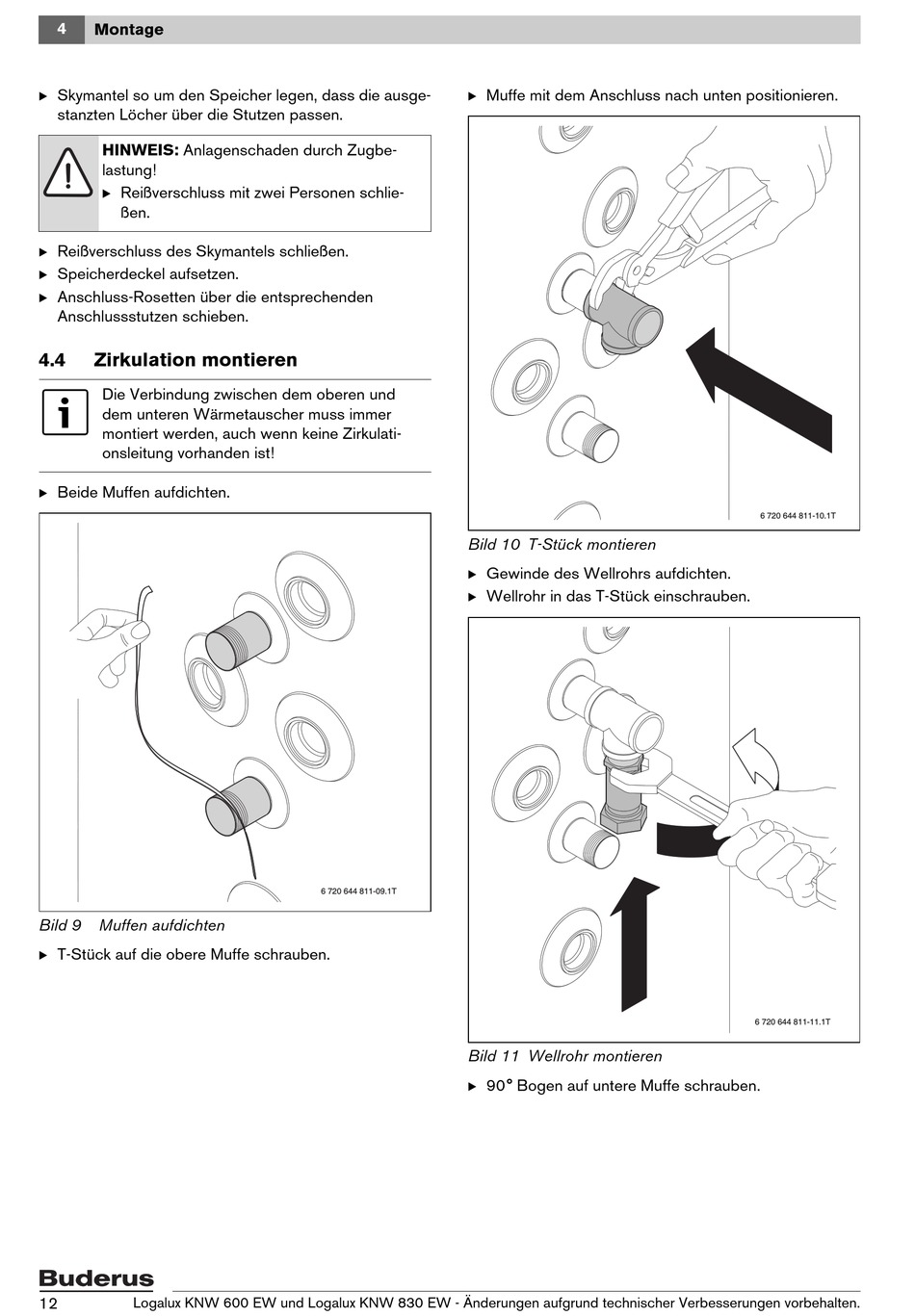

Montage
B Skymantel so um den Speicher legen, dass die ausge-
stanzten Löcher über die Stutzen passen.
HINWEIS: Anlagenschaden durch Zugbe-
lastung!
B Reißverschluss mit zwei Personen schlie-
ßen.
B Reißverschluss des Skymantels schließen.
B Speicherdeckel aufsetzen.
B Anschluss-Rosetten über die entsprechenden
Anschlussstutzen schieben.
4.4
Zirkulation montieren
Die Verbindung zwischen dem oberen und
dem unteren Wärmetauscher muss immer
montiert werden, auch wenn keine Zirkulati-
onsleitung vorhanden ist!
B Beide Muffen aufdichten.
Bild 9
Muffen aufdichten
B T-Stück auf die obere Muffe schrauben.
12
Logalux KNW 600 EW und Logalux KNW 830 EW - Änderungen aufgrund technischer Verbesserungen vorbehalten.
B Muffe mit dem Anschluss nach unten positionieren.
Bild 10 T-Stück montieren
B Gewinde des Wellrohrs aufdichten.
B Wellrohr in das T-Stück einschrauben.
6 720 644 811-09.1T
Bild 11 Wellrohr montieren
B 90° Bogen auf untere Muffe schrauben.
6 720 644 811-10.1T
6 720 644 811-11.1T
