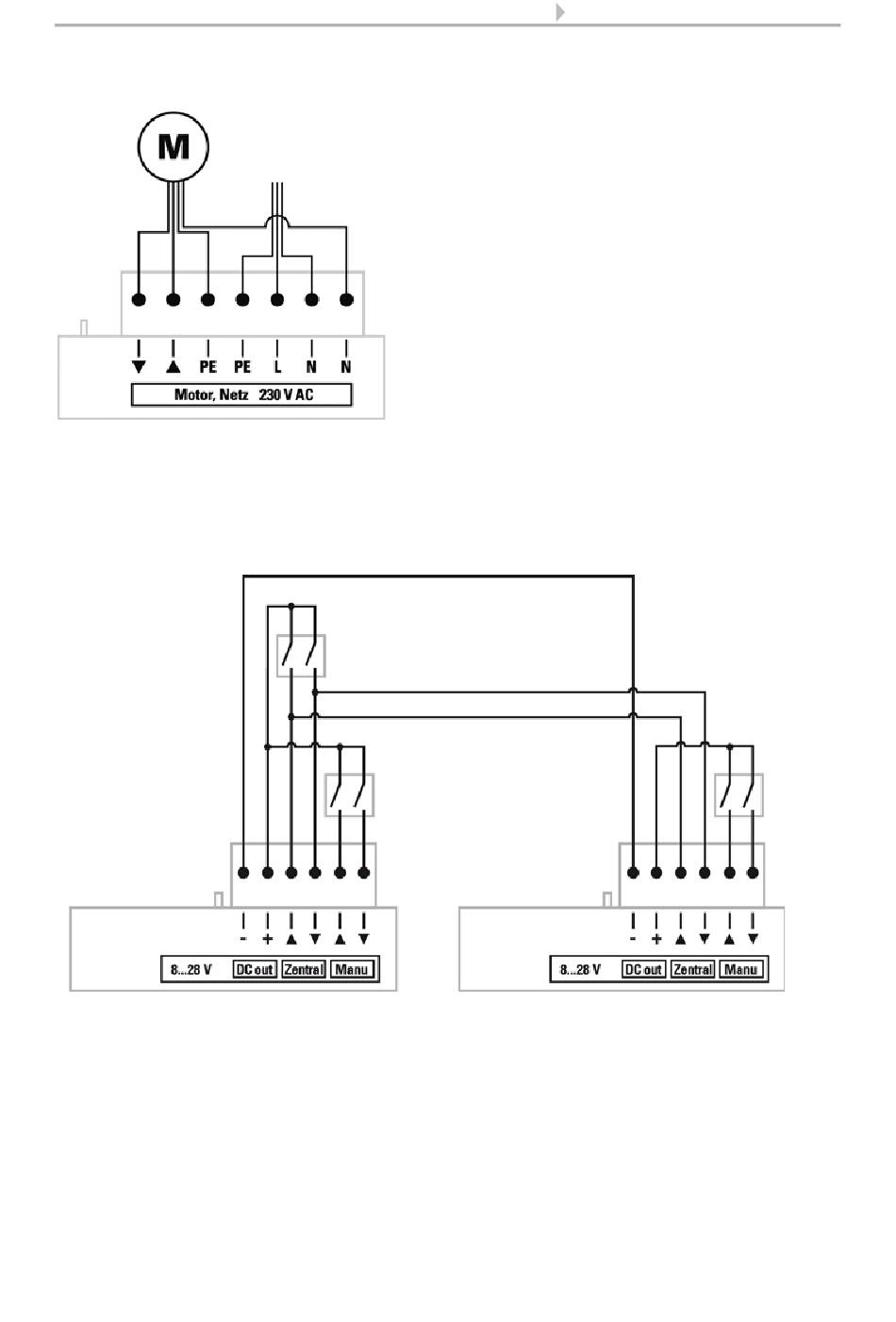

Anschluss von Antrieb und Betriebsspannung:
Anschluss der Steuerungs-Eingänge:
Beispiel mit zwei Motorsteuergeräten, die den gleichen Zentralbefehl erhalten. In die-
sem Fall müssen zum Potenzialausgleich die Anschlüsse „-" gebrückt werden. Auf die-
se Art kann ein MSG1-UP bis zu 100 weitere Motorsteuergeräte mit Spannung für die
zentrale Ansteuerung versorgen.
Alternativ kann die Spannung für den Zentral- und Manuell-Eingang durch ein externes
24 V DC Netzgerät geliefert werden.
Motorsteuergerät MSG1-UP • Stand: 03.03.2016 • Technische Änderungen und Irrtümer vorbehalten.
Netz
Zentralbefehl
Taster
Manuell-Befehl
4
Installation und Inbetriebnahme
Taster
Manuell
