Installationsanleitung
Glaskeramik-Kochfeld Induktion
Mit Übermass-Einbaurahmen
Die Geräte mit Übermassrahmen sind auch verwendbar als Ersatz für Kochplattenmulden sowie zum Einbau in Chromnickelstahl-
Komplettabdeckungen. Im letzten Fall wird der Kochplattenmuldenteil aus der Chromnickelstahl-Abdeckung herausgeschnitten und
durch ein Gerät ersetzt. Arbeitsplattendicke mindestens 30 mm. Im Gegensatz zum Normaleinbau ohne Befestigungssystem wird
das Gerät mit Spannlaschen von unten fixiert.

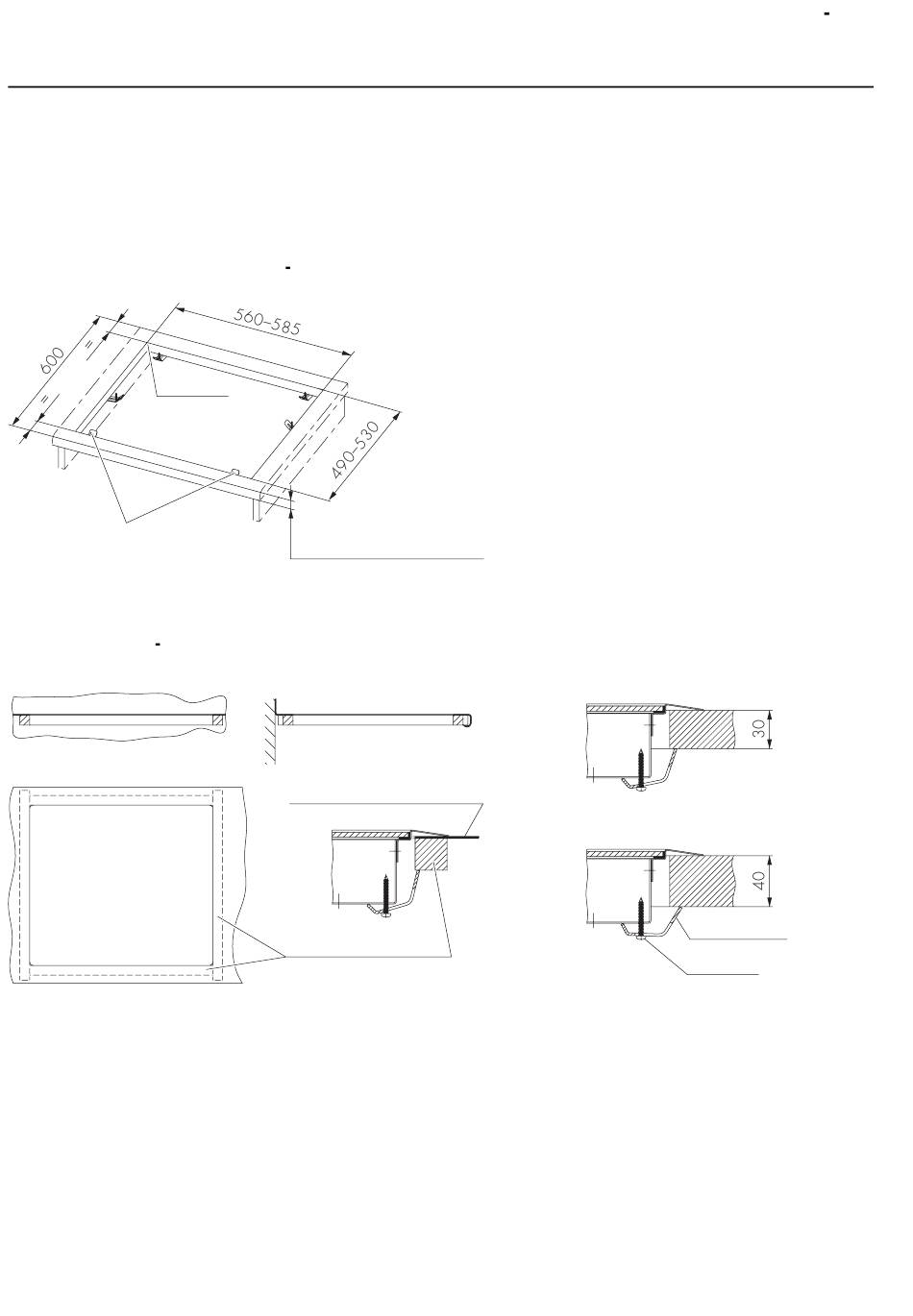

Variabilitätsbereiche der Spezial Ausschnittmasse
max. R10
anstreben
6 Spannlaschen
Versteifungen der Ausschnitte bei
Chromnickelstahl Komplettabdeckungen
Die Installationshinweise hinsichtlich elektrischer und sicherheitstechnischer Belange haben auch für diesen Einbau volle Gültigkeit.
1. Ausschnitt in der Arbeitsplatte (falls nicht schon vorhanden) möglichst massgenau und rechtwinklig erstellen.
Minimale Ausschnittmasse anstreben.
2. Mittels beigepackten Spannlaschen und Schrauben das Gerät im Ausschnitt festspannen.
Falls nötig, Lattenverstärkungen einbauen und damit Abdeckung plan richten.
min. 39 bei untergebautem
6/6 Backofen
Blech der CrNi–Abdeckung
Versteifungsplatten
~25 × 25 mm
J006.051 0
13.11.07 ZRE
Anordnung der
Spannlaschen
Spannlaschen
Schraube
