Installationsanleitung
Glaskeramik-Kochfeld Induktion
Mit Übermass-Einbaurahmen

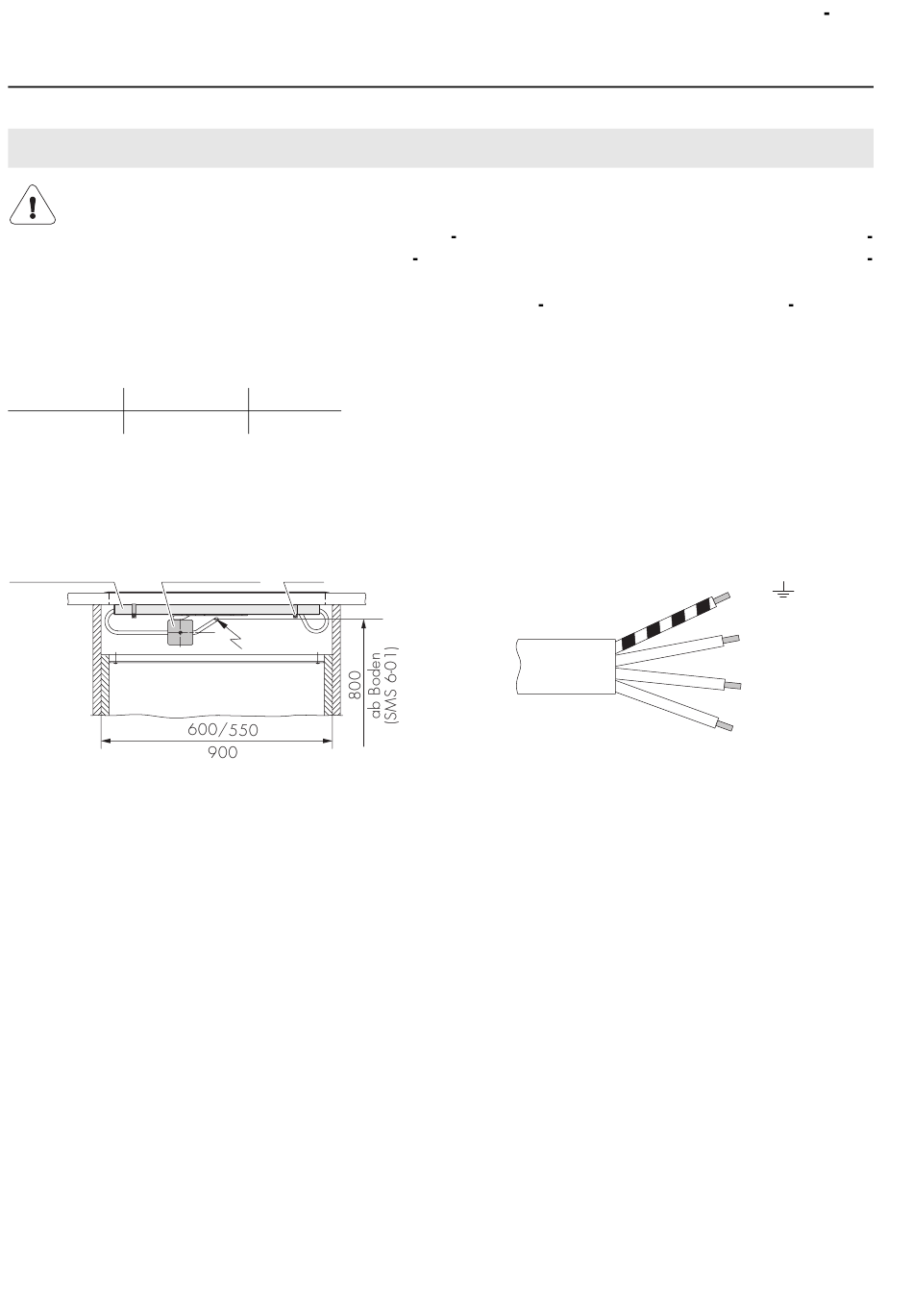

Elektrische Anschlüsse
Elektrische Anschlüsse sind durch fachkundiges Personal nach den Vorschriften der NIN und der
örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine allpolige Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, LS Automaten und Schmelzsicherungen, die nach der Ge
räteinstallation frei zugänglich sind und alle Polleiter schalten, gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema TN S) sorgen
für einen sicheren und störungsfreien Betrieb. Alte Installationen überprüfen.
Spannung Anschlussleistung
400 V 2N~ 50 Hz 7400 W
Das Gerät ist mit einem Anschlusskabel ausgerüstet, welches an eine bauseitige Abzweigdose anzuschliessen ist. Bei untergebau-
tem Backofen ist es empfehlenswert, die Abzweigdose hinter dem Sockel zu platzieren. Die Kabelzuleitung kann über einen zu
erstellenden Ausschnitt in der Rückwand erfolgen.
Installationsrohr Abzweigdose
Absicherung
16 A
Bride
400 V 2N~
J006.051 0
13.11.07 ZRE
2/18
PE/ gelb/grün
N blau
L1 braun
L2 schwarz
