Anleitung_RT_TC_520_U_SPK5:_
След приключване на рязането отново
изключете уреда за рязане на плочки.
7.5 45° Диагонален разрез (фиг. 10)
Настройте ъгловия ограничител (5) на 45°
Изпълнете разреза, както е обяснено в т. 7.4.
7.6 45° Надлъжен разрез, „Jolly-разрез"
(фиг. 11)
Разхлабете звездообразния крилчат винт (10)
Наклонете направляващата шина (7) наляво
на 45° от скалата на ъгъла (17).
Отново здраво затегнете звездообразния
крилчат винт (10).
Изпълнете разреза, както е обяснено в т. 7.4.
7.7 Смяна на отрезна шлифовъчна шайба с
диамантено покритие (фиг. 12/13)
Издърпайте мрежовия щепсел
Отвинтете четирите винта (35) и снемете
защитата на циркулярния диск (8).
С помощта на ключа (34) разхлабете гайката
на фланеца по посоката на движение на
отрезната шлифовъчна шайба (2).(Внимание:
лява резба) При това поставете ключа (31) на
вала на двигателя и дръжте насрещно.
Снемете външния фланец (36) и отрезна
шлифовъчна шайба (2).
Грижливо почистете фланеца на държача
преди монтажа на новата отрезна
шлифовъчна шайба.
Отново поставете новата отрезна
шлифовъчна шайба в обратната
последователност и здраво затегнете.
Внимание: Съблюдавайте посоката на
движение на отрезната шлифовъчна шайба!
Отново монтирайте защитата на циркулярния
диск (8).
8. Режим на работа лазер
(фигура 15-19)
8.1 Стационарен режим на работа
(фигура 15/16)
Включване: Придвижете превключвателя за
вкл/-изключване (46) в позиция „I".
Изключване: Придвижете превключвателя за
вкл/-изключване (46) в позиция „0".
Включете лазера (45). Една лазерна линия се
прожектира върху материала, който следва да се
обработва и Ви показва точното направление на
рязане. С помощта на винта (47) лазерът може да
се настройва допълнително. За целта разхлабете
винта (47) посредством няколко завъртания.
17.02.2010
8:22 Uhr
Seite 29
Лазерът (45) сега може да се придвижва и
нивелира върху адаптера (48) във вертикална и
хоризонтална посока. Отново здраво затегнете
винта (47), когато се достигне желаната
настройка.
8.2 Режим на работа като лазерен нивелиращ
уред (фигура 15-18)
Отвинтете винта (47). Лазерът (45) сега може да
се свали от адаптера (48) и може да служи като
външен лазерен нивелиращ уред. Лазерът (45) е
оборудван с две равнилни либели (49) и
следователно може да се нивелира хоризонтално
и вертикално. Опорната плоча (50) на лазера е
магнитна, така че да може да се закрепва върху
съответните основи. Фиг. 17 и 18 показва два
примера на приложение.
8.3 Смяна на батерията
Махнете опорната плоча (50), като завъртите
навън 4 винта (51). Снемете изхабените батерии
и ги сменете с нови. След това завинтете отново
опорната плоча (50).

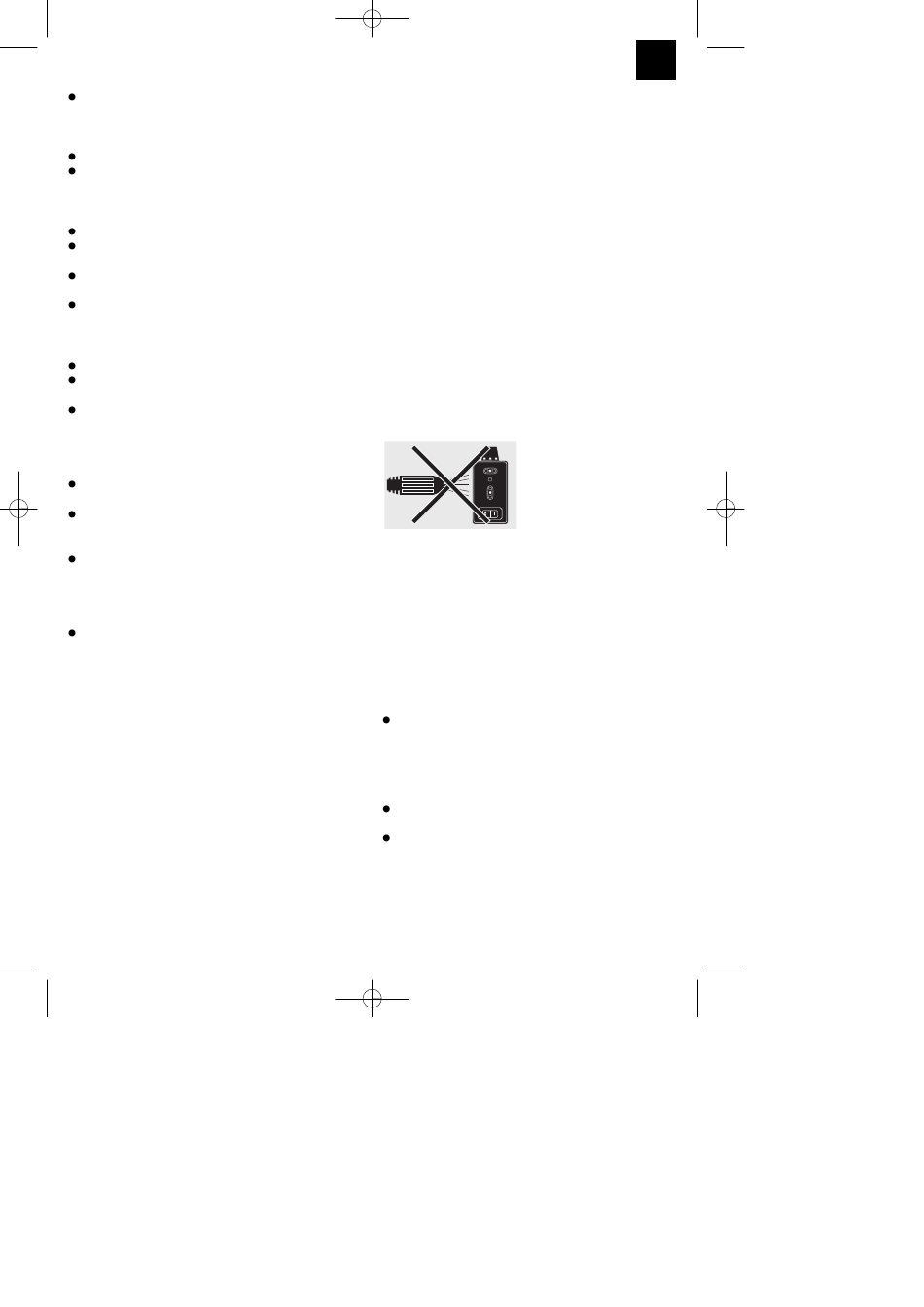

Демонтирайте лазера, преди да почистете
машината с вода.
9. Почистване, поддръжка,
транспорт и поръчка на резервни
части
Преди всяко почистване изваждайте щепсела.
9.1 Почистване
Поддържайте защитните механизми,
отворите за въздух и двигателната кутия
възможно най-чисти от прах и замърсяване.
Почиствайте уреда с чиста кърпа или го
продухайте със сгъстен въздух под ниско
налягане.
Препоръчваме Ви да почиствате уреда
непосредствено след всяка употреба.
Почиствайте уреда редовно с влажна кърпа
и малко мек сапун. Не използвайте
детергенти или разтворители; те биха
увредили пластмасовите части на уреда.
BG
29
