Montage Wandaufbaugehäuse; Spezielle Montagehinweise - Endress+Hauser Proline Promag W 400 Bedienungsanleitung

Proline Promag W 400

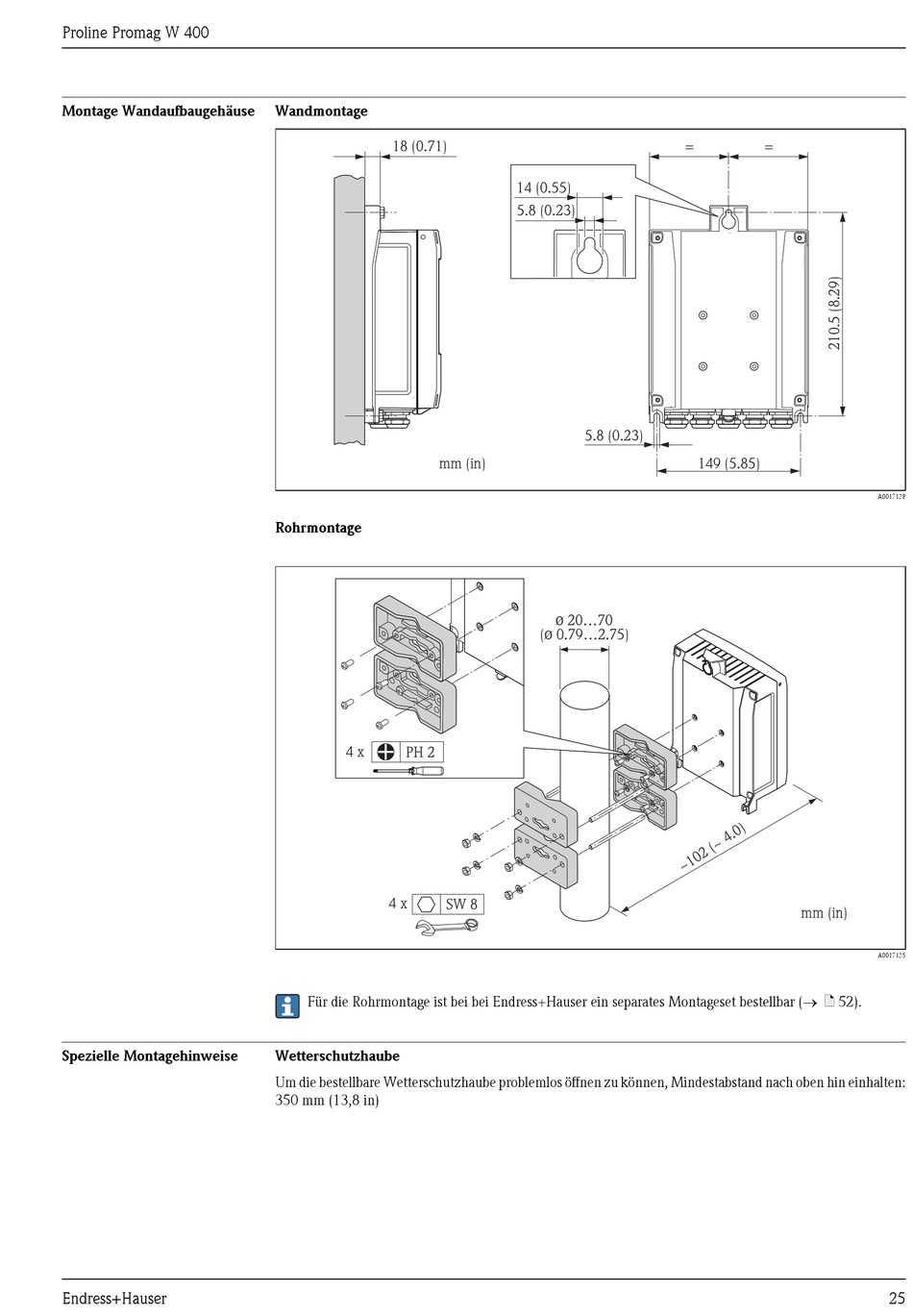

Montage Wandaufbaugehäuse

Spezielle Montagehinweise

Endress+Hauser
Wandmontage
18 (0.71)
mm (in)
Rohrmontage
4 x
PH 2
4 x
SW 8
Für die Rohrmontage ist bei bei Endress+Hauser ein separates Montageset bestellbar (® ä 52).
Wetterschutzhaube
Um die bestellbare Wetterschutzhaube problemlos öffnen zu können, Mindestabstand nach oben hin einhalten:
350 mm (13,8 in)
=
14 (0.55)
5.8 (0.23)
5.8 (0.23)
ø
20...70
ø
( 0.79...2.75)
=
149 (5.85)
mm (in)
A0017138
A0017135
25
