Getrenntausführung; Versorgungsspannung; Leistungsaufnahme; Stromaufnahme - Endress+Hauser Proline Promag W 400 Bedienungsanleitung

Versorgungsspannung

Leistungsaufnahme

Stromaufnahme

Versorgungsausfall

12
Getrenntausführung
c

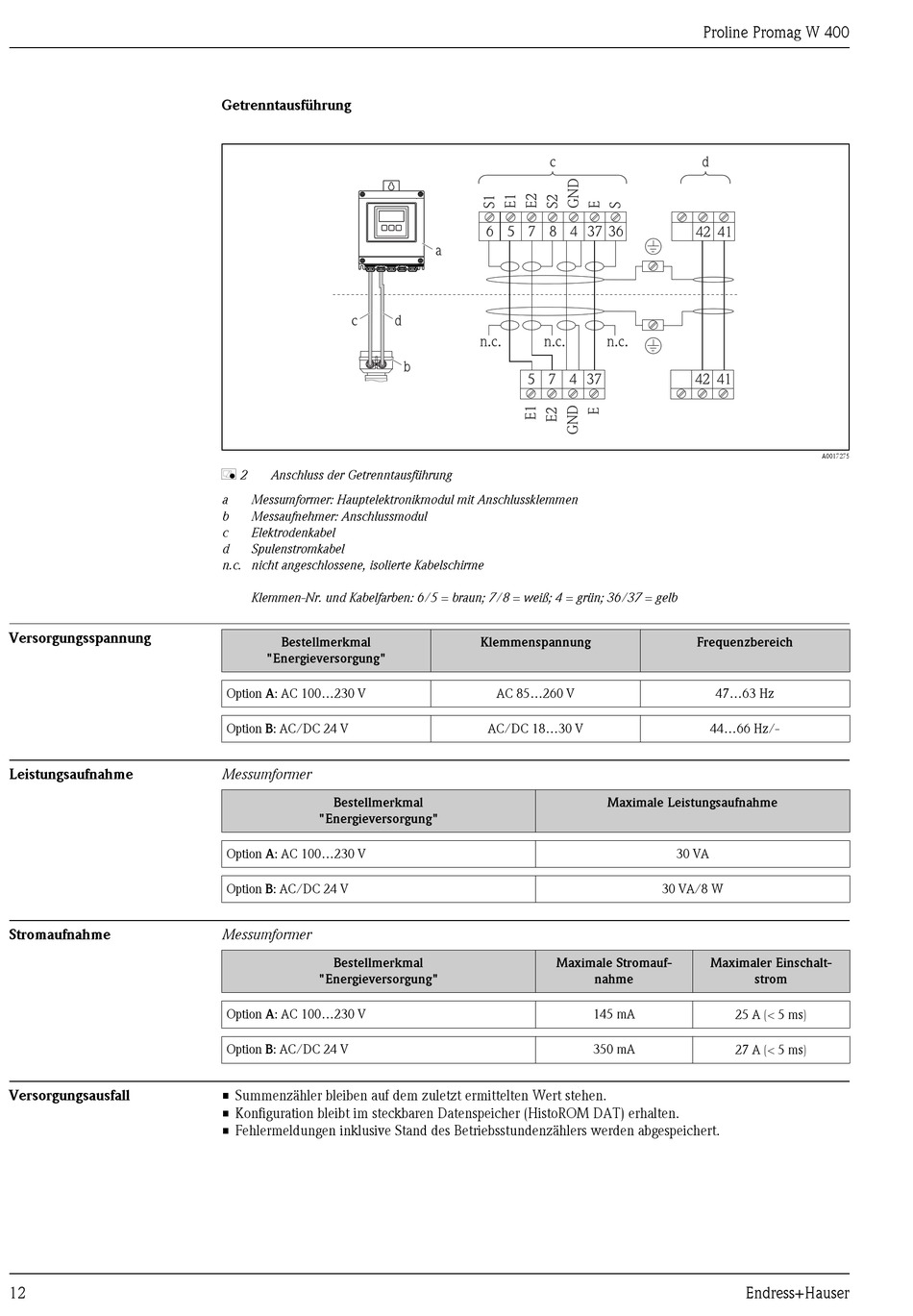

å 2 Anschluss der Getrenntausführung
a Messumformer: Hauptelektronikmodul mit Anschlussklemmen
b Messaufnehmer: Anschlussmodul
c Elektrodenkabel
d Spulenstromkabel
n.c. nicht angeschlossene, isolierte Kabelschirme
Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb
Bestellmerkmal
"Energieversorgung"
Option A: AC 100...230 V
Option B: AC/DC 24 V
Messumformer
Bestellmerkmal
"Energieversorgung"
Option A: AC 100...230 V
Option B: AC/DC 24 V
Messumformer
Bestellmerkmal
"Energieversorgung"
Option A: AC 100...230 V
Option B: AC/DC 24 V
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im steckbaren Datenspeicher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
c
6 5 7 8 4 37 36
a
d
n.c. n.c.
b
5 7 4 37
Klemmenspannung
AC 85...260 V
AC/DC 18...30 V
Maximale Stromauf-
Proline Promag W 400
d
42 41
n.c.
42 41
Frequenzbereich
47...63 Hz
44...66 Hz/-
Maximale Leistungsaufnahme
30 VA
30 VA/8 W
Maximaler Einschalt-
nahme strom
145 mA
25 A (< 5 ms)
350 mA 27 A (< 5 ms)
Endress+Hauser
A0017275
