Ethernet Netzwerkverbindung – Systemstandard für alleinstehendes System

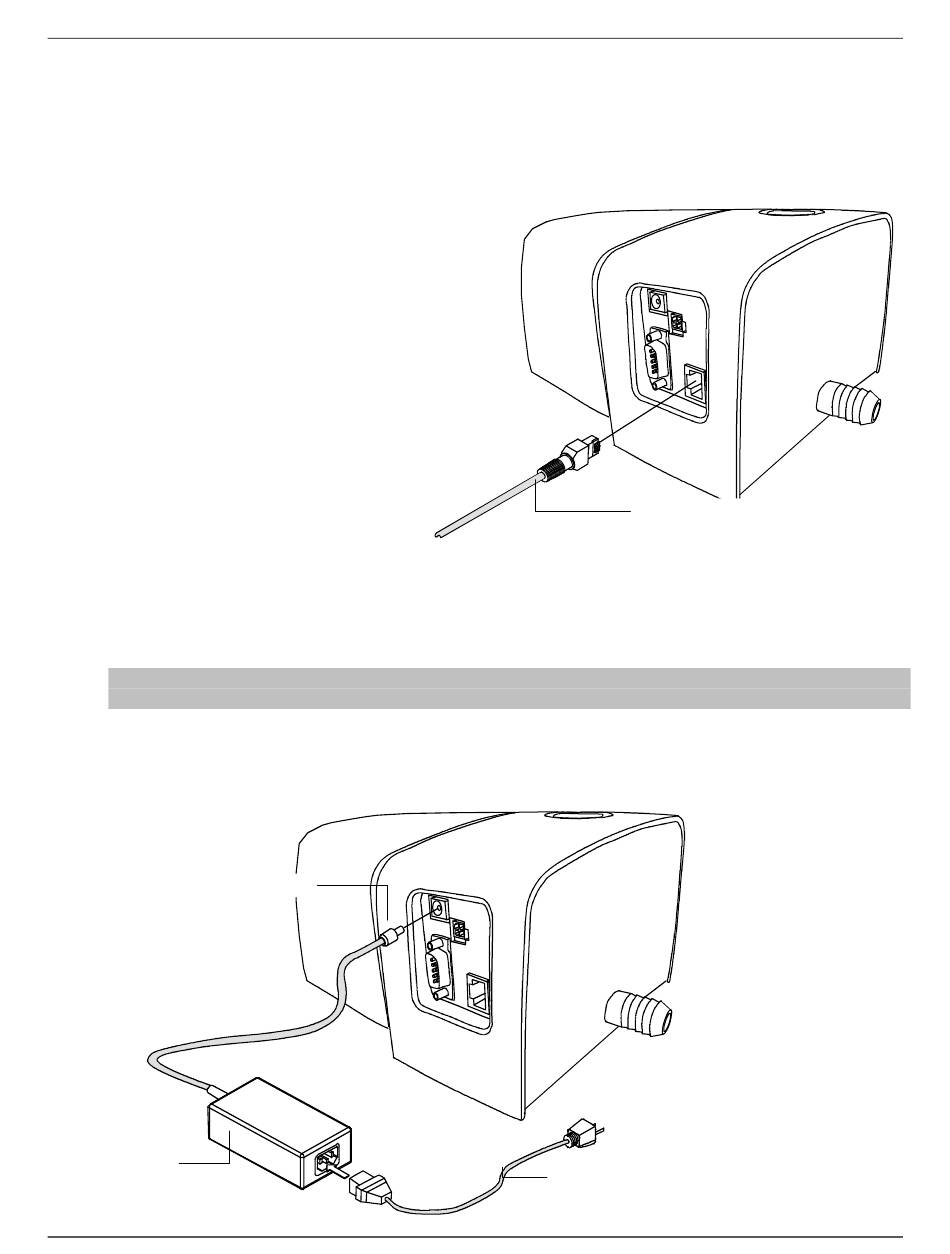

Verbinden Sie das im Lieferumfang des Systems enthaltene Ethernet-Crossover-Kabel ehe
Sie die Dockstation mit Strom versorgen. Die Ethernet-Schnittstelle befindet sich auf der
Rückseite der Dockstation. Verbinden Sie ein Ende des Crossover-Netzwerkkabels mit der
Netzwerkkarte Ihres Computers. Verbinden Sie das andere Ende mit der Dockstation.
HINWEIS:
Die standardmäßigen
Verbindungsdaten des IntelliTrax2
sind:
IP-Adresse: 172.16.1.100
Subnetzmaske: 255.255.255.0
Wenn Sie dieses Gerät allein
stehend verwenden, dann setzen
Sie die TCP/IP-Einstellungen
folgendermaßen:
IP-Adresse: 172.16.1.1
Subnetzmaske: 255.255.0.0
Weitere Informationen zur
Einstellung der IP-Adresse auf
einem Windows-System finden Sie
im Anhang.

Stromversorgung

Bitte achten Sie darauf, dass sich das IntelliTrax2 System auf Zimmertemperatur
erwärmen/abkühlen kann, ehe Sie es an die Steckdose anschließen.
HINWEIS: Dieses Gerät sollte mit einem gelistetem Steckernetzteil, das mit "Class 2" oder
einem "LPS" zertifiziert wurde und eine Ausgangleistung von 24 VDC, 3,0 A oder höher hat.
1. Verbinden Sie den Eingangsstecker (1) des umschaltenden AT3-109 24 V Netzteil (2)
mit dem entsprechenden Anschluss auf der Rückseite der Dockstation.
2. Verbinden Sie das abnehmbare Stromkabel (3) mit dem Netzteil (2) und einer leicht
zugänglichen, geerdeten Wandsteckdose (4).
Eingangsstecker (1)
AT3-109
24 V Netzteil (2)
I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M
Netzwerkkabel
Zur Wand-
steckdose (4)
Netzkabel (3)
