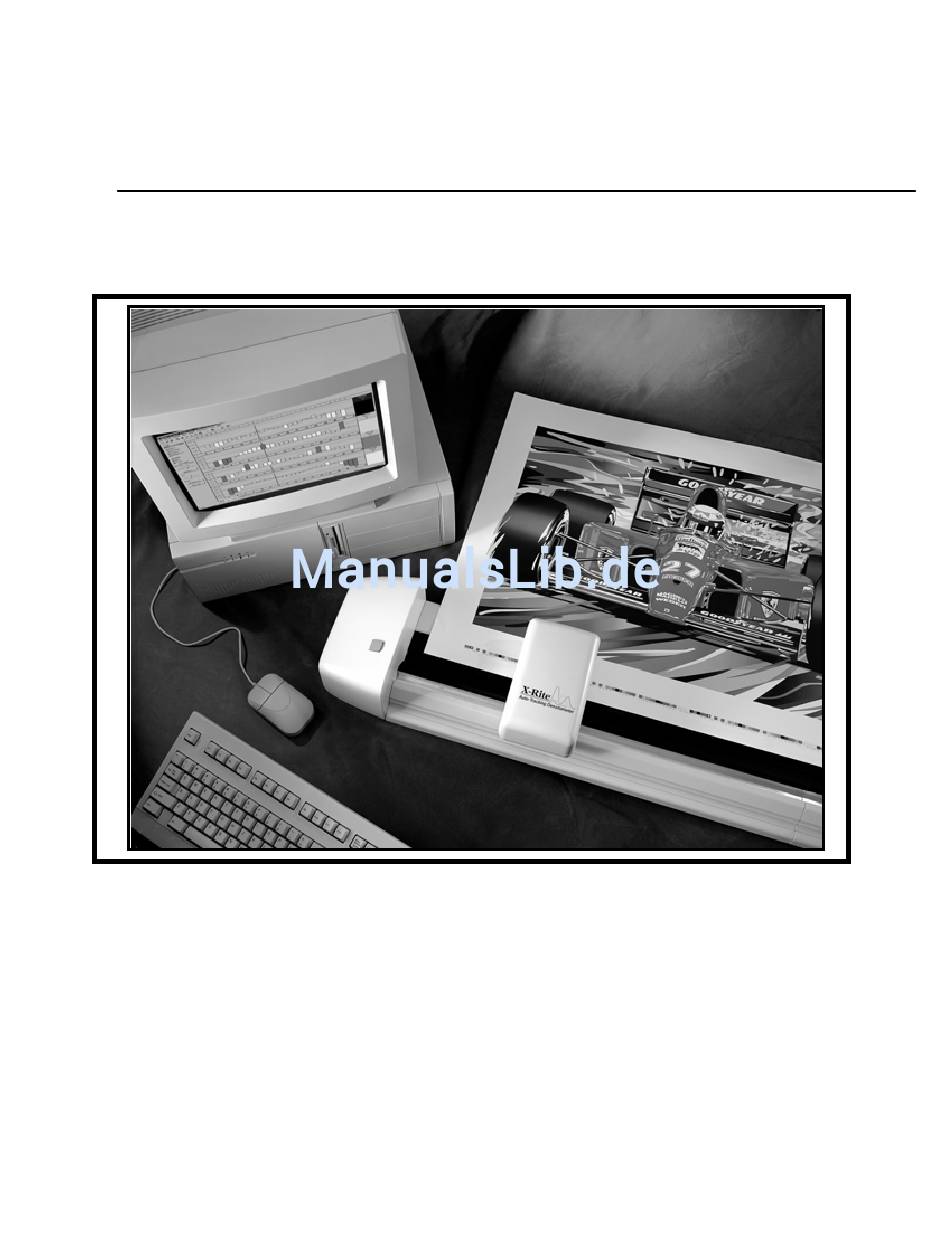

- Seite 1 A U T O - T R A C K I N G D E N S I T O M E T E R Handbuch für das Scangerät (beinhaltet die Systeme für ATD Bogen und ATD News)
- Seite 2 Garantie auf Ihr Gerät und steht Ihnen mit einem erfahrenen Kundendienst zur Seite. Wenn Sie technischen Rat oder Hilfe benötigen, sind wir gerne für Sie da. Vielen Dank für Ihr Vertrauen. X-Rite, Incorporated X-Rite GmbH, Germany · X-Rite Asia Pacific Ltd, Hong Kong · X-Rite Ltd, United Kingdom...
- Seite 4 E I N L E I T U N G Kundeninformationen FCC (nur USA) This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment.
- Seite 5 CAUTION: Use only the 24 V Adapter (P/N ATS40-109) to supply power to the Docking Station. VORSICHT: Benutzen Sie nur den X-Rite- 24 V-AC-Adapter (P/N SE30-75) als Stromanschluss zur Kopplerstation. ADVERTENCIA: Use solamente el Adaptador de 24 V (pieza Nº ATS40-109) para suministrar la energía al mecanismo de conexión.
-
Seite 6: Urheberrecht
Dieses Gerät wird von einem oder mehreren Patenten geschützt. Die genauen Patente finden Sie auf dem Gerät. Copyright 2002 by X-Rite, Incorporated ALLE RECHTE VORBEHALTEN X-Rite ist ein registriertes Warenzeichen von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Markenzeichen sind das Eigentum der jeweiligen Inhaber. -
Seite 7: Beschränkte Garantie
E I N L E I T U N G BESCHRÄNKTE GARANTIE X-Rite, Incorporated, gewährt auf jedes X-Rite Messgerät eine Garantie von 36 Monaten auf Material (ausgenommen Akkupacks) und Verarbeitung. Wurde der Defekt durch fehlerhafte Bedienung oder abnorme Einsatzbedingungen verursacht, so wird das Gerät kostenpflichtig repariert. -
Seite 8: Gerätenachweisbarkeit
National-Institut von Standardwerten und Technologie (NIST) über das RIT Munsell Farblabor nachweisbar. Das RIT Labor verwaltet Standards, zu denen NIST Werte zuweist. X-Rite basiert seine zwei Standardplaketten, Weißkeramik auf Stahl, auf diesen Standards. Ein ausgestellter Kalibrierbericht (MCSL-18) des Munsell Labors der Farbwissenschaft enthält Messmethoden, Messwerte und bestätigt den... - Seite 9 E I N L E I T U N G...
-
Seite 10: Inhaltsverzeichnis
Bogen laden und ausrichten ................2-3 Positionieren der Schiene ................2-3 Positionierung für den Bogendurchschub...........2-5 Messen mit dem ATD Messgerät (Bogen).............2-6 Messen mit dem ATD Messgerät (News) ............2-7 Kapitel Drei - Allgemeine Wartung ..............3-1 Reparaturinformationen .................3-1 Reinigung des Systems .................3-2 Reinigung des Messkopfs und der Dockstation .........3-2 Reinigung der Geräteschiene ..............3-2... -
Seite 12: Kapitel 1 - Installation Des Systems
Die Einzelteile wurden in einem speziell entwickelten Karton verpackt, um Transportschäden zu vermeiden. Für einen eventuellen Weiterversand benutzen Sie bitte diesen Originalkarton. Falls dieser Karton nicht zur Verfügung steht, wenden Sie sich bitte an X-Rite, um einen Ersatzkarton zu erhalten. Verpackungszeichnung und Liste des Inhalts Vergleichen Sie den Verpackungsinhalt mit der Inhaltsliste und der Originalbestellung. -
Seite 13: Systembeschreibung
K A P I T E L E I N S SYSTEMBESCHREIBUNG Das ATD Messgerät (Bogen) führt eine Bogenmessung durch, indem es automatisch einen Druckkontrollstreifen, der bis zu 38 mm vom Bogenrand entfernt sein kann, lokalisiert und sich darauf zentriert. -
Seite 14: Schiene Und Dockstation
I N S T A L L A T I O N D E S S Y S T E M S Schiene und Dockstation Der Druck- oder Zeitungsbogen wird sicher durch eine Reihe von Vakuumlöchern auf der Schiene in Position gehalten, während der Messkopf die Messung vornimmt. -
Seite 15: Messkopf
Geschwindigkeit von 100 mm pro Sekunde bei einer Messfeldgröße von 4,5 mm messen. Das Messgerät für ATD News scannt einen Graubalancestreifen oder einen durchgehenden Farbkontrollstreifen in ca. 20 cm/s. Der Messkopf führt etwa 2 Messungen pro Zentimeter durch und mittelt die Messwerte über einen zuvor definierten Bereich. -
Seite 16: Befestigung Des Messkopfs
I N S T A L L A T I O N D E S S Y S T E M S BEFESTIGUNG DES MESSKOPFS Wenn der Messkopf entfernt wurde, folgen Sie den nachfolgenden Anweisungen, um ihn wieder mit der Befestigungsplatte zu verbinden. 1. -
Seite 17: Anschluss Des Systems
K A P I T E L E I N S ANSCHLUSS DES SYSTEMS Das System erfordert einige unkomplizierte Anschlüsse, ehe Sie es in Betrieb nehmen können. Die Art der Verbindung für die einzelnen Komponenten finden Sie auf den folgenden Seiten. Rückseite der Dockstation Stromanschluss E/A Anschluss der... - Seite 18 I N S T A L L A T I O N D E S S Y S T E M S 3. Stellen Sie sicher, dass der Spannungswahlschalter unterhalb der Stromkabelbuchse auf die vorhandene örtliche Spannung eingestellt ist. 4. Verbinden Sie ein Ende des E/A-Schnittstellenkabels mit dem E/A- Anschluss der Vakuumpumpe an der Dockstation.
-
Seite 19: Anschluss Der Seriellen Schnittstelle
K A P I T E L E I N S Anschluss der seriellen Schnittstelle 1. Verbinden Sie ein Ende des DB-9-Schnittstellenkabels mit einem verfügbaren seriellen Anschluss an Ihrem Computer. Sichern Sie die Verbindung mit den Schrauben. 2. Verbinden Sie das andere Ende des DB-9-Schnittstellenkabels mit dem seriellen Anschluss an der Rückseite der Dockstation. -
Seite 20: Stromversorgung
I N S T A L L A T I O N D E S S Y S T E M S Stromversorgung Bitte achten Sie darauf, dass sich das System auf Zimmertemperatur erwärmen/abkühlen kann, ehe Sie es an die Steckdose anschließen. VORSICHT: Verwenden Sie nur das 24 V Netzteil (P/N ATS40-109) für die Stromversorgung Ihrer Dockstation. - Seite 21 K A P I T E L E I N S 1-10...
-
Seite 22: Bedienung Des Systems
Das zentrale Element des Scangeräts ist der kompakte Messkopf. Der ATD Messkopf (Bogen) bewegt sich mit etwa 150 mm/s über die Schiene. Der Messkopf für ATD News bewegt sich entlang der Schiene mit ungefähr 20 cm/s. Nach der Messung, lädt der Messkopf die Daten über die serielle Schnittstelle zum Computer hoch. -
Seite 23: Kalibrieren Des Scangeräts
K A P I T E L Z W E I KALIBRIEREN DES SCANGERÄTS Die Kalibrierung des Scangeräts läuft nahezu automatisch ab, es muss kein Kalibrierstandard ausgerichtet werden. Die Kalibrierplakette ist Teil der Schiene und befindet sich an der Dockstation. Die Kalibrierplaketten sind durch Abdeckungen geschützt, wenn sich der Messkopf nicht an der Dockstation befindet und liegen frei, wenn sich der Messkopf an der Dockstation befindet. -
Seite 24: Bogen Laden Und Ausrichten
B E D I E N U N G D E S S Y S T E M S BOGEN LADEN UND AUSRICHTEN Das Laden des Bogens oder Papiers in das Scangerät ist schnell und einfach. Es gibt keine Führungsschienen oder –klammern, die angepasst werden müssen. - Seite 25 K A P I T E L Z W E I...
-
Seite 26: Positionierung Für Den Bogendurchschub
B E D I E N U N G D E S S Y S T E M S Positionierung für den Bogendurchschub Der Bogendurchschub ermöglicht Ihnen Messungen an jeder beliebigen Stelle des Bogens. Da die Schiene eine Schlitzöffnung hat, kann der Bogen durch die Schiene hindurch geschoben werden. -
Seite 27: Messen Mit Dem Atd Messgerät (Bogen)
K A P I T E L Z W E I MESSEN MIT DEM ATD MESSGERÄT (BOGEN) Nachdem ein Druckbogen auf der Schiene positioniert wurde, können Sie eine Erkennung oder Messung des Druckkontrollstreifens durchführen. Sie können den Vorgang auf zwei verschiedene Arten starten: Wählen Sie die Funktion Erkennung/Messung in der Software auf Ihrem Computer oder drücken Sie den Bedienungsknopf oben auf der Dockstation. -
Seite 28: Messen Mit Dem Atd Messgerät (News)
B E D I E N U N G D E S S Y S T E M S MESSEN MIT DEM ATD MESSGERÄT (NEWS) Nachdem ein Zeitungsbogen auf der Schiene positioniert wurde, können Sie eine Messung durchführen. Drücken Sie die Messtaste auf der Dockstation, nachdem sich die Vakuumpumpe aktiviert hat. -
Seite 30: Allgemeine Wartung
Bitte senden Sie das Gerät im Reparaturfall an den Hersteller zurück. Bitte versuchen Sie nicht, dass Gerät selbst zu reparieren, da das die Garantie ungültig machen kann. X-Rite bietet seinen Kunden einen Reparaturservice durch den Hersteller. Wegen der Komplexität der Schaltungen sollten alle Reparaturen an Ihren Fachmann überwiesen werden. -
Seite 31: Reinigung Des Systems
K A P I T E L D R E I REINIGUNG DES SYSTEMS Das System erfordert nur geringe Wartungsarbeiten, damit es lange und zuverlässig funktioniert. Um jedoch Ihre Investition in dieses Gerät zu schützen und eine hohe Messgenauigkeit beizubehalten, sollten Sie das Gerät regelmäßig reinigen. -
Seite 32: Reinigung Der Kalibrierplaketten Des Scangeräts
A L L G E M E I N E W A R T U N G Reinigung der Kalibrierplaketten des Scangeräts Sie müssen die Kalibrierplakette, die sich in der Schiene befindet, regelmäßig säubern, je nach Art und Dauer der Nutzung. Die Reinigung ist einfach und dauert nur wenige Minuten. - Seite 33 K A P I T E L D R E I...
-
Seite 34: Fehlermeldungen Und Ursache/Lösung
Scankopf und Station misslungen ne Daten wurden vom Messkopf über- mittelt. Überprüfen Sie die Verkabelung. Lampe ausgebrannt Messkopf muss gewartet werden. Wenden Sie sich an: X-Rite GmbH Lampenintensität schwach Lampenspannung stark Lampenspannung schwach Motor verklemmt... -
Seite 35: Probleme Und Ursache/Lösung
Soft- Überprüfen Sie, ob die Kabel- und ware unternommen Adapter zwischen Computer und wird. Scansystem richtig angeschlossen sind. Messungen sind Scansystem muss kalibriert werden. fehlerhaft oder nicht Messkopf muss gewartet werden. wiederholbar. Wenden Sie sich an: X-Rite, GmbH... -
Seite 36: Anhang A - Technische Daten
Stopper angelegt Anzahl Druckkontrollstreifen Mehrere Reihen Papierbefestigung Vakuum durch Messbefehl aktiviert Stromversorgung Dockstation 110/240 VAC, 50-60 Hz, 4/2 A Pumpe 115/230 VAC, 50-60 Hz, 4/2 A X-Rite behält sich das Recht vor, ohne vorherige Ankündigung diese Angaben zu ändern. - Seite 37 Zentrierung des Graubalancestreifen auf den integrierten LEDs Papierbefestigung Vakuum durch Messbefehl aktiviert Stromversorgung Dockstation 110/240 VAC, 50-60 Hz, 4/2 A Pumpe 115/230 VAC, 50-60 Hz, 4/2 A X-Rite behält sich das Recht vor, ohne vorherige Ankündigung diese Angaben zu ändern.
-
Seite 38: Anhang B - Verpackungsdiagramm Und Liste Des Inhalts
A N H A N G B Verpackungsdiagramm und Liste des Inhalts LISTE DES INHALTS - ATD MESSGERÄT (BOGEN) - Seite 39 A N H A N G B VERPACKUNGSDIAGRAMM - ATD MESSGERÄT (BOGEN)
- Seite 40 L I S T E D E S I N H A L T S U N D V E R P A C K U N G S D I A G R A M M LISTE DES INHALTS - ATD MESSGERÄT (NEWS)
- Seite 41 A N H A N G B VERPACKUNGSDIAGRAMM - ATD MESSGERÄT (NEWS)
