I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M

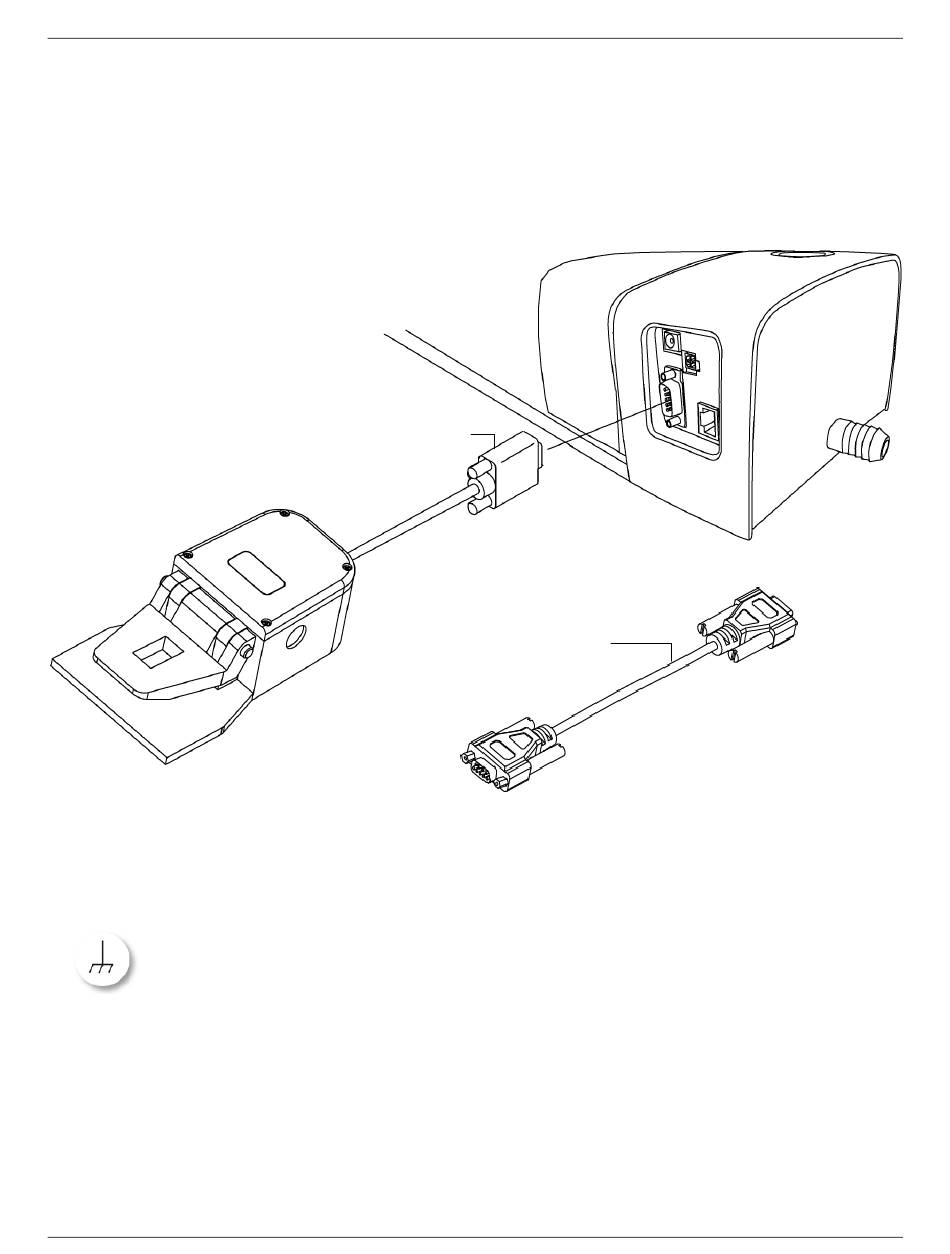

Anschluss des optionalen Fußschalters
Verbinden Sie den DB9 Stecker (1) des Schnittstellenkabels mit der E/A-Schnittstelle auf
der Rückseite der Dockstation. Sichern Sie die Verbindung mit den Schrauben. Im
Lieferumfang ist ein zusätzliches Kabel (2) enthalten, falls der Abstand zwischen Fußschalter
und Dockstation größer ist.

Anschluss der Funktionserdung (optional)

Unterhalb der Ladestation befindet sich der Anschluss der Funktionserdung. Dieser
verbessert die elektrische Störsicherheit auf Systemebene und verhindert
elektrostatische Aufladung (unter der Schiene).
8
DB9-Stecker (1)
Zusätzliches Schnittstellenkabel
