Inhaltszusammenfassung für X-Rite IntelliTrax 2

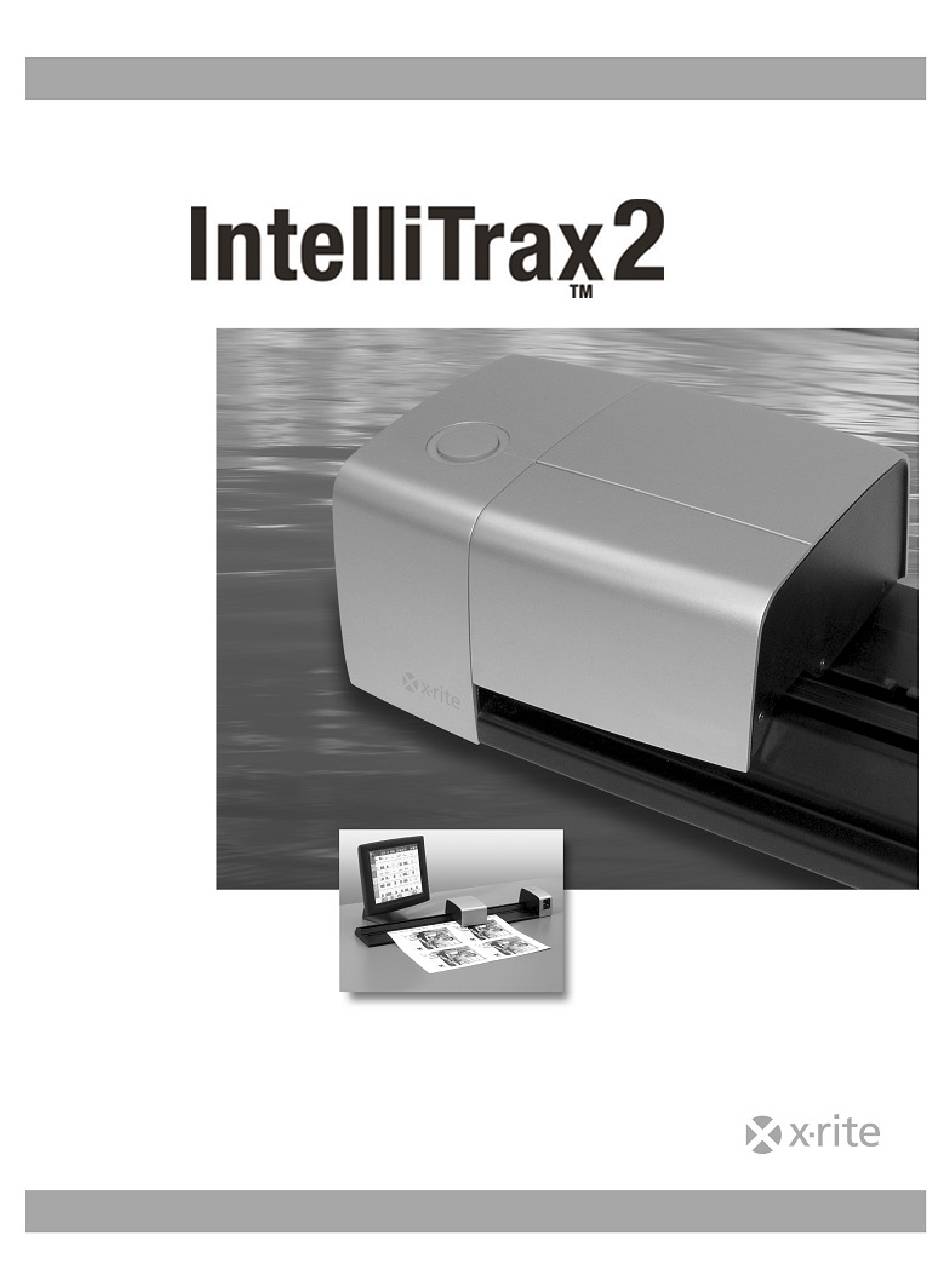

  • Seite 1 Einrichtung und Bedienung...

  • Seite 3: Fcc-Hinweise (Nur Für Die Usa)

    Durch Fehlbedienung werden alle Gewährleistungsansprüche für Schäden am Gerät einschließlich Folgeschäden außer Kraft gesetzt. Patente: www.xrite.com/ip „© 2018, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® und IntelliTrax ® sind eingetragene Marken von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber.

  • Seite 4: Garantieleistung

    Zufriedenheit von X-Rite nachgewiesen wurde. Die Garantiefrist wird durch Reparatur oder Austausch defekter Teile durch X-Rite nicht erneuert bzw. verlängert. Der Kunde ist für die Verpackung und den Versand des defekten Produkts an das von X-Rite angegebene Servicecenter verantwortlich. X-Rite trägt die Kosten für die Rücksendung des Produkts zu Kunden, wenn die Zieladresse innerhalb der zuständigen Region des Servicecenters liegt.

  • Seite 5: Inhaltsverzeichnis

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Inhaltsverzeichnis Überblick und Setup ..................4 Gerätebeschreibung ..................4 Auspacken und auf Vollständigkeit überprüfen ..........5 Anschluss des Systems .................5 Anschluss der Vakuumpumpe ..............6 Installation von Computer/Monitor ............6...

  • Seite 6: Überblick Und Setup

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Überblick und Setup Gerätebeschreibung Mit den automatischen Scangeräten der IntelliTrax2-Reihe können Sie schnell und unkompliziert eine Farbkontrolle direkt im Drucksaal durchführen.

  • Seite 7: Auspacken Und Auf Vollständigkeit Überprüfen

    Das Gerät wurde in einem speziell konstruierten Karton verpackt, um eventuelle Schäden zu vermeiden. Für einen eventuellen Weiterversand benutzen Sie bitte diesen Originalkarton, senden Sie bitte auch jegliches Zubehör mit. Wenden Sie sich an X-Rite, falls Sie einen neuen Versandkarton benötigen.

  • Seite 8: Anschluss Der Vakuumpumpe

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Anschluss der Vakuumpumpe 1. Verbinden Sie ein Ende des Vakuumschlauchs (1) mit dem Hakenanschluss auf der Rückseite der Vakuumpumpe und das andere Ende mit dem Hakenschluss an der Dockstation.

  • Seite 9: Ethernet Netzwerkverbindung - Systemstandard Für Alleinstehendes System

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Ethernet Netzwerkverbindung – Systemstandard für alleinstehendes System Verbinden Sie das im Lieferumfang des Systems enthaltene Ethernet-Crossover-Kabel ehe Sie die Dockstation mit Strom versorgen.

  • Seite 10: Anschluss Des Optionalen Fußschalters

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Anschluss des optionalen Fußschalters Verbinden Sie den DB9 Stecker (1) des Schnittstellenkabels mit der E/A-Schnittstelle auf der Rückseite der Dockstation.

  • Seite 11: Exact Handgerät (Optional) Anschließen

    A U T O S C A N - S Y S T E M eXact Handgerät (optional) anschließen Bitte verwenden Sie ausschließlich das Netzteil X-Rite SE30-277. Bei der Verwendung anderer Netzteile besteht Unfallgefahr. Netzteileigenschaften: Eingang: 100-240 V 50-60 Hz, Ausgang: 12 VDC bei 2,5 A 1.

  • Seite 12: Intellitrax2 Software

    Informationen bleiben gespeichert. Das Programm IntelliTrax2 folgt einem standardmäßigen Windows Installationsvorgang. 1. Stecken Sie den USB-Stick mit der Software für IntelliTrax 2 in den USB-Port. Öffnen Sie den Windows Explorer, und dann das USB-Laufwerk, falls der Einrichtungsassistent für IntelliTrax nicht automatisch startet. Doppelklicken Sie auf Setup.exe.

  • Seite 13: Bedienung Des Systems

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Bedienung des Systems Bogen laden und ausrichten Informationen zur Erstellung und Auswahl der Druckkontrollstreifen finden Sie in der Hilfedatei der Software.

  • Seite 14: Messungen Mit Intellitrax2 Durchführen

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Messungen mit IntelliTrax2 durchführen Platzieren Sie einen Druckbogen auf der Schiene positioniert. Sie können nun eine Messung des Druckkontrollstreifens durchführen.

  • Seite 15: Kalibrierung

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Kalibrierung Bitte kalibrieren Sie das IntelliTrax2 System regelmäßig, um akkurate und wiederholbare Messergebnisse zu erhalten. Sie erhalten eine Erinnerung von der Software, wenn die Kalibrierung notwendig ist.

  • Seite 16: Exact Handgerät (Optional) Kalibrieren

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M eXact Handgerät (optional) kalibrieren WICHTIG: Die Qualität der Kalibrierung ist stark von der Schutzkappe abhängig. Verschmutzung, Kratzer und Staub beeinflussen die Kalibrierung negativ, bitte behandeln Sie die Kalibrierreferenz pfleglich.

  • Seite 17: Messen Mit Dem Exact Handgerät

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Messen mit dem eXact Handgerät Das Handgerät kann zur Messung von Druckfarben und von Einzelmessungen verwenet werden.

  • Seite 18: Anhang

    Zubehör, und benutzen Sie den Originalkarton für den Transport/Versand. Fehlerbehebung Ehe Sie mit dem Kundendienst von X-Rite in Verbindungen treten, probieren Sie, ob eine der folgenden Maßnahmen den Fehler beheben kann. Falls die Probleme weiterhin bestehen wenden Sie sich bitte an den Kundendienst von X-Rite. Sie erreichen den Kundendienst telefonisch unter 0 22 03 –...

  • Seite 19: Allgemeine Wartung

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M 2. Bitte drücken Sie die Bedientaste, und halten Sie sie für ca. 10 Sekunden gedrückt. 3.

  • Seite 20: Reinigung Der Scanschiene (Ein- Bis Zweimal Monatlich)

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M 6. Blasen Sie vorsichtig kurze Druckluftstöße in die Blende des Geräts. Achten Sie darauf, dass Sie die Sprühdose aufrecht halten.

  • Seite 21: Reinigung Des Weißstandards

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Reinigung des Weißstandards Sie müssen den Kalibrierstandard, der sich in der Schiene befindet, täglich säubern. Die Reinigung ist einfach und dauert nur wenige Minuten.

  • Seite 22: Reinigung Der Farbreferenz

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Reinigung der Farbreferenz Die Farbreferenz wird durch Flecken, Staub und Fingerabdrücke stark angegriffen. Die Referenz kann bei Bedarf mit einem fusselfreien Tuch gereinigt werden.
  • Seite 23 I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Schrauben (2) Schrauben (2) 8. Ziehen Sie den Messkopf vorsichtig vom Wagen ab.

  • Seite 24: Messvorgang Für Die Intellitrax2 Farbreferenz

    Wenn auf dem Monitor die Meldung erscheint, dass die Prüfung der Kalibrierung fehlgeschlagen ist, dann prüfen Sie bitte die Kalibrierung erneut. Wenden Sie sich an den X-Rite Kundendienst, wenn die Prüfung erneut fehlschlägt. Sie müssen gegebenenfalls die Farbreferenz (Art.-Nr. ATS40-64) ersetzen.

  • Seite 25: Gerätespezifikationen

    Stromversorgung: .......... 100 – 240 VAC, 50-60 Hz Umgebungswerte Betriebstemperatur: ........+10° - 35°C Luftfeuchtigkeit: ..........0 – 85 % rel. Luftfeuchtigkeit (nicht kondensierend) Lagerungstemperatur:........-20° - 50°C Nutzung: ............Nur in Innenräumen X-Rite behält sich das Recht vor, diese Angaben ohne vorherige Ankündigung zu ändern.

  • Seite 26: Einstellung Der Standard-Ip-Adresse Für Ihr System

    I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M Einstellung der Standard-IP-Adresse für Ihr System Stellen Sie Ihr System für die Kommunikation mit dem IntelliTrax über das mitgelieferte Cross-Over Kabel ein.
  • Seite 28 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Tel: (852)2568-6283 Fax: (852)2885 8610 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in Ihrer Nähe zu erhalten.
