I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M
Überblick und Setup
Gerätebeschreibung
Mit den automatischen Scangeräten der IntelliTrax2-Reihe können Sie schnell und
unkompliziert eine Farbkontrolle direkt im Drucksaal durchführen. Das Gerät bietet Ihnen
alle Funktionen, die Sie benötigen, um Produktivität und Rentabilität während Einrichtung
und Betrieb von Bogendruckmaschinen zu maximieren.
Dieses Handbuch erklärt die Installation, Handhabung und Wartung des Messgeräts.
Spezielle Anweisungen für die Benutzung mit Ihrer IntelliTrax2 Software können Sie in der
Hilfe oder dem Handbuch der Software finden.

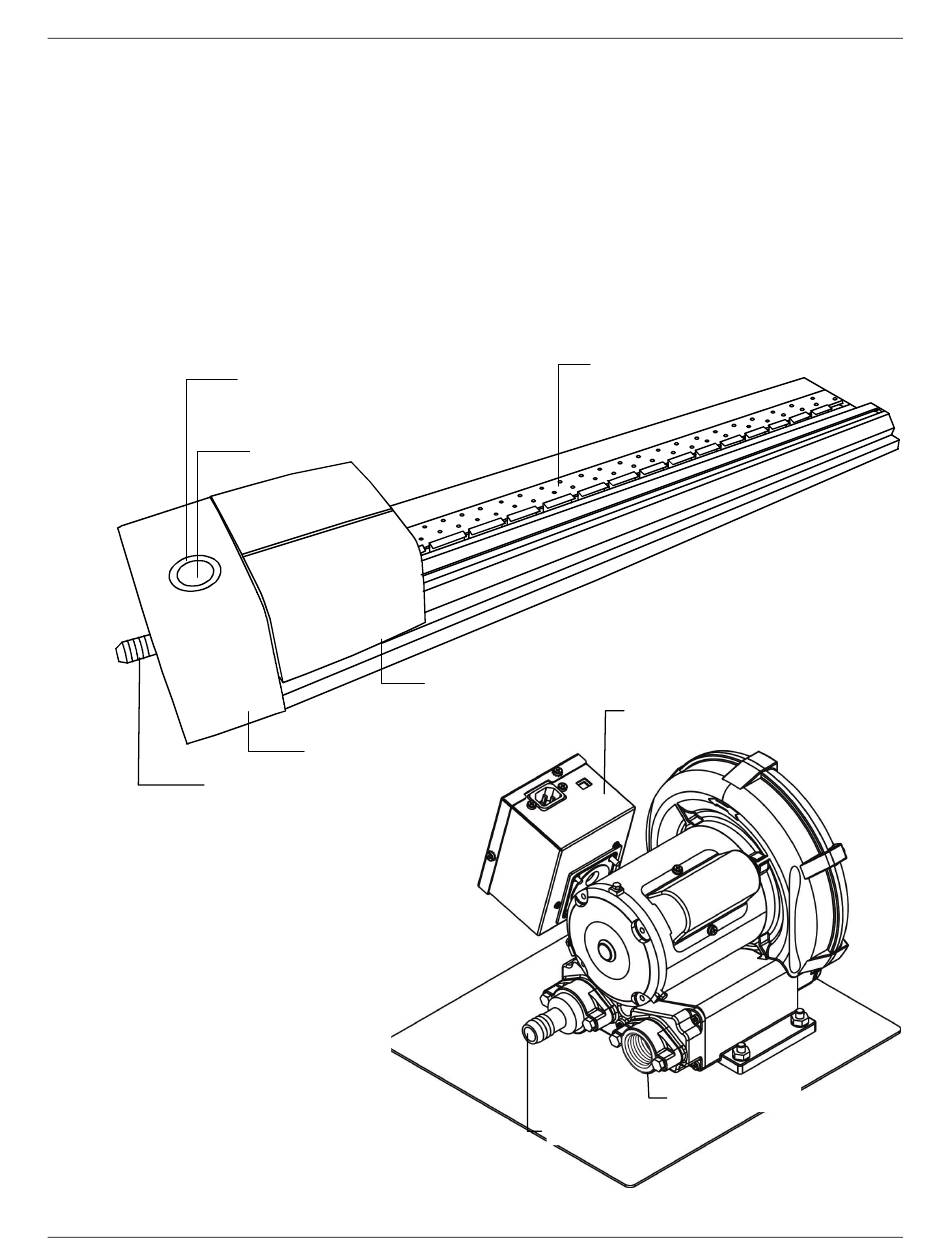

Vakuumanschluss
Vakuumpumpe
Eine Reihe kleiner Löcher, die sich
in der Schiene befinden, wird ver-
wendet, um den Druckbogen
während der Messung in Position
zu halten. Dies wird durch die
Verwendung der Vakuumpumpe
erreicht. Diese Pumpe ist mit der
Dockstation verbunden und kann
dadurch automatisch während
eines Messvorgangs aktiviert
werden.
4
Statusleuchte
(Ring um die Bedientaste)
Bedientaste
Dockstation
Schiene mit Vakuumlöchern
und Bogenstoppern
Messkopf
Vakuumeingang
Steuerung
Pumpenausgang
