I N T E L L I T R A X 2 A U T O S C A N - S Y S T E M

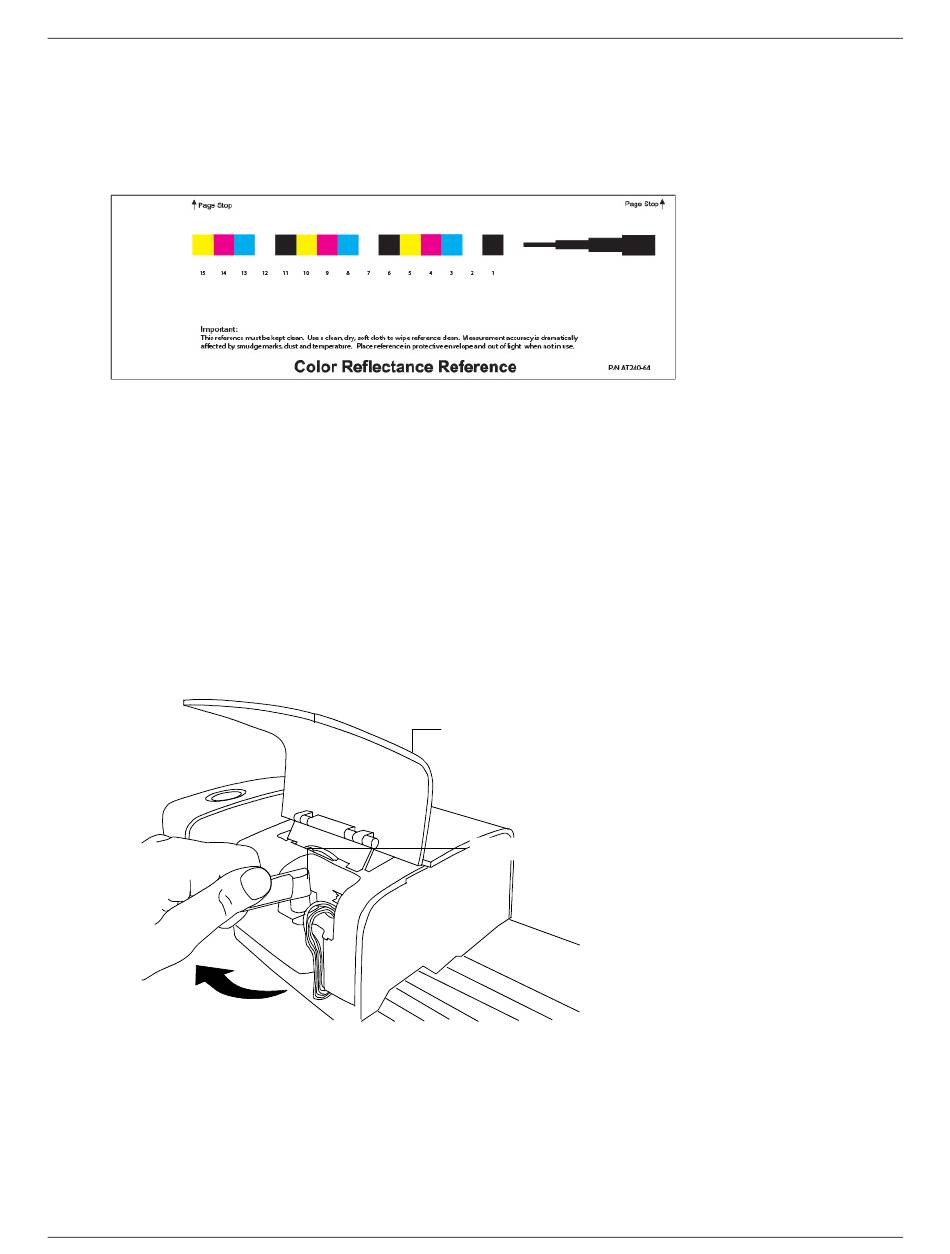

Reinigung der Farbreferenz

Die Farbreferenz wird durch Flecken, Staub und Fingerabdrücke stark angegriffen. Die
Referenz kann bei Bedarf mit einem fusselfreien Tuch gereinigt werden. Stellen Sie sicher,
dass Sie die Referenz wieder zurück in den Schutzumschlag stecken, wenn Sie damit fertig
sind.

Entfernen des Messkopfs

Nachfolgend wird beschrieben, wie Sie den Messkopf entfernen, falls Sie Wartungsarbeiten
am System vornehmen möchten.
1. Trennen Sie die Stromverbindung zum IntelliTrax2 System, und schieben Sie den
Messkopf mindestens 13 cm von der Dockstation weg.
2. Heben Sie die Abdeckung auf der Rückseite des Messkopfs an, von wo Sie Zugriff auf
den Verschlusshebel haben.
3. Drehen Sie den Hebel im Uhrzeigersinn um 90°.
4. Drücken Sie die Verschlussclips an beiden Seiten des Messkopfanschlusses zusammen.
Sie benötigen eventuell eine Flachrundzange, um die Verschlussclips besser zu erreichen.
5. Ziehen Sie den Stecker nach außen, um ihn vom Messkopf zu lösen.
6. Heben den Messkopf an der Vorderkante an, und drehen Sie ihn zurück, bis Sie die
Unterseite sehen.
7. Halten Sie den Messkopf mit einer Hand, und entfernen Sie vorsichtig die vier Schrauben,
durch die der Messkopf am Wagen befestigt ist.
20
Abdeckung
Messkopfanschluss
