C 1‐16 Reparaturen am Luftmotor
Druckluftventil neuen Typs (Pumpenversionen D und höher)
1
2
3
8
9
8
9
8
10

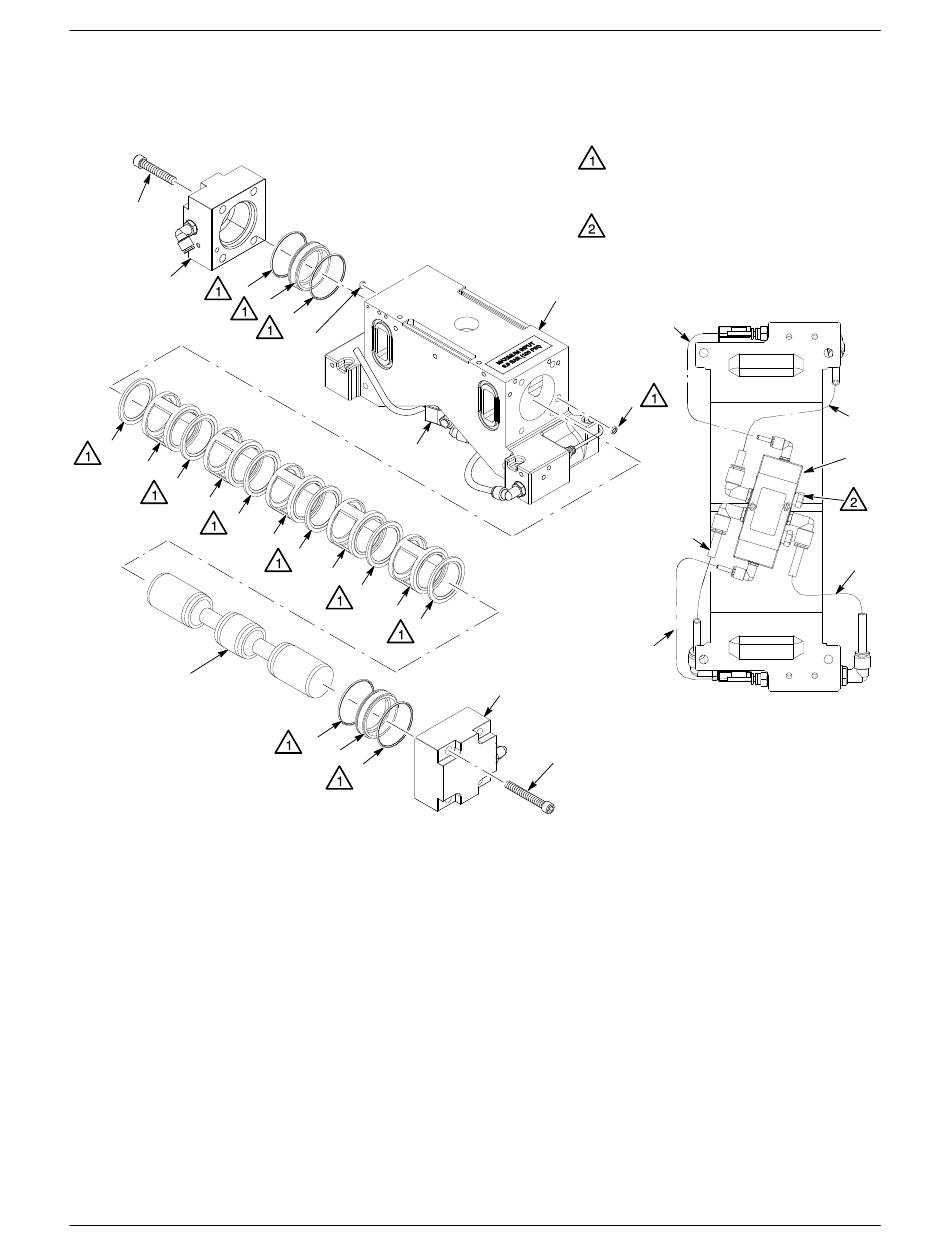

Abb. C 1‐14Neuaufbau des Druckluftventils - Pumpenversionen D und höher
1. Innensechskantschrauben
2. Abschlusskappen
3. große O‐Ringe
4. Messingbuchsen
Hinweis: Pos. 6, Umschalterventil, muss getrennt bestellt werden. Pos. 3, 5, 8 und 10 sind in Wartungssätzen erhältlich.
Luftschläuche, Schlauchverschraubungen, Schalldämpfer und Befestigungselemente für das Vorsteuerventil
sind separat erhältlich. Alle anderen Ersatzteile sind nur als Teile einer neuen Ventilbaugruppe erhältlich.
P/N 7105189G02
4
3
5
6
9
8
9
8
9
8
3
4
3
5. kleine O‐Ringe
6. Umschalterventil
7. Ventilgehäuse
8. T‐Dichtungen
Vor der Installation MagnaLube‐G oder
gleichwertiges PTFEfett auf die
O‐Ringe und T‐Dichtungen auftragen.
Vor der Installation PTFEpaste auf
das Schalldämpfergewinde auftragen.
7
(am Druckluftmotor montiert)
11
5
12
11
2
(am Druckluftmotor montiert)
1
9. Aluminiumbuchsen
10. Abstandsring
11. 6 mm Luftschlauch
12.
oben
12
6
12
unten
1300396A
1
/ Zoll Luftschlauch
8
E 2007 Nordson Corporation
