Kapitel 3
Gehrungsschnitte
Auf der rechten Seite sind Gehrungsschnitte bis
-
zu 60 Grad möglich. Dafür muss die Spannstock-
backe auf der linken Seite (5) verstellt werden.
Um sie auf der linken Seite (5) zu verstellen, sind
die unter Punkt 3.3 – Anpassung der Spannstöcke
beschriebenen Schritte auszuführen.
Auf der linken Seite sind Gehrungsschnitte bis zu 45
-
Grad möglich. Dafür muss die Spannstockbacke auf
der rechten Seite verstellt werden. Um sie auf der
rechten Seite (6) zu verstellen, sind die unter Punkt
3.3 – Anpassung der Spannstöcke beschriebenen
Schritte auszuführen.
Hebel (3) lösen und den Vorspannrahmen mittels
-
des Griffs unter dem Schaltkasten bis zum Anschlag
zu drehen; prüfen Sie dann, ob 45 Grad angezeigt
sind; andernfalls ist der gewünschte Winkel mittels
der Kopfschrauben einzustellen.
BEVOR DIE FOLGENDEN ARBEITEN AUSGEFÜHRT
WERDEN, IST DIE MASCHINE VOM NETZ ZU TRENNEN
UND DAS NETZKABEL IST KOMPLETT ZU ENTFER-
NEN.

3.5 Maschinensockel

Konstruktion zur Aufnahme des SÄGEARMS (dreh-
-
barer Arm zum schrittweisen Sägen und entspre-
chende Blockiervorrichtung), des SPANNSTOCKS,
des ANSCHLAGS und der WALZE als Auflage für
das Werkstück. Im Maschinensockel befinden sich
auch der BEHÄLTER für das Kühlmittel, die PUMPE
und die VORRICHTUNG ZUR AUTOMATISCHEN
STEUERUNG DER AUFWÄRTS- UND ABWÄRTS-
BEWEGUNG DES VORSPANNRAHMENS.

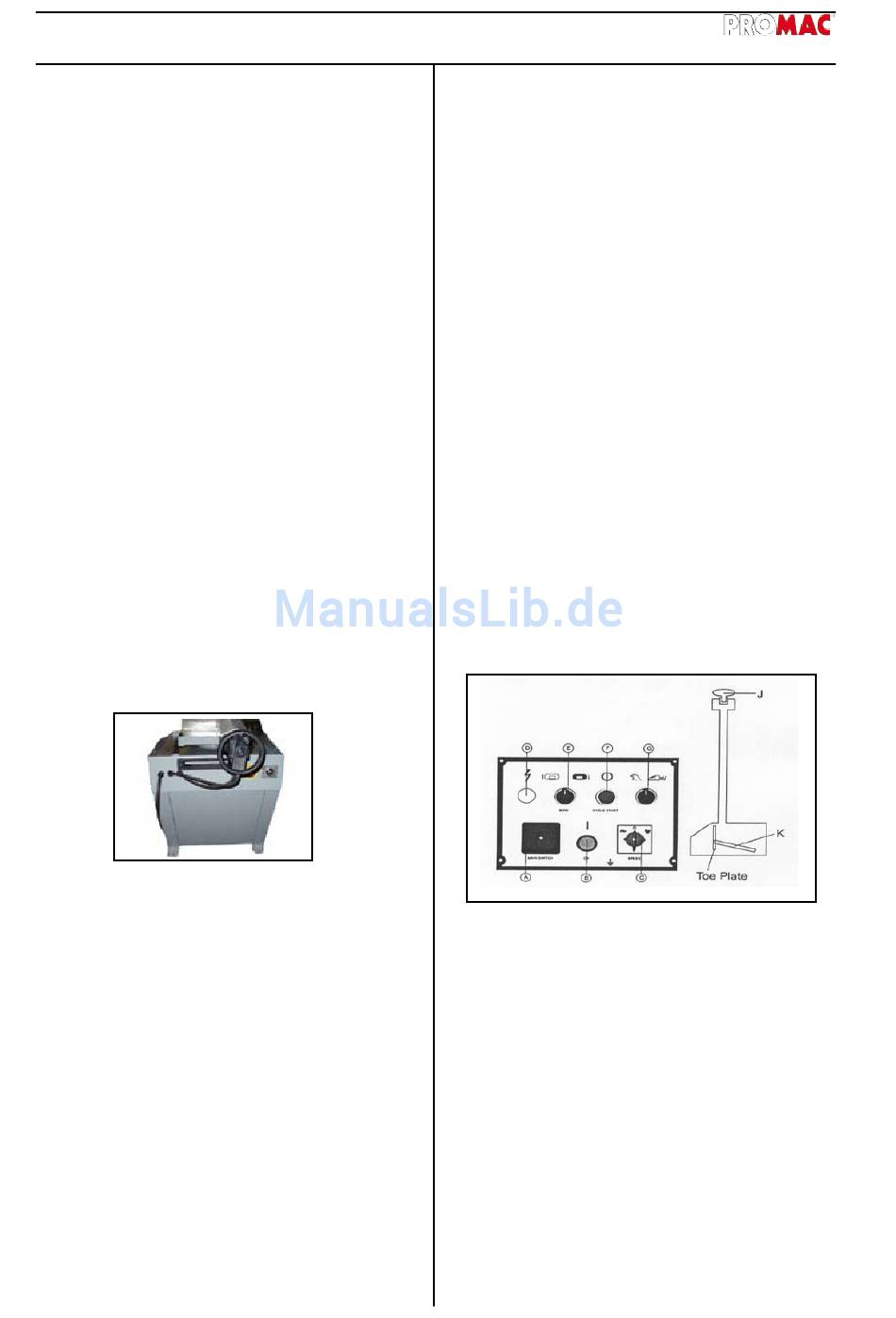

3.6 Arbeitsablauf

Stellen Sie sicher, dass die auf dem Motor an-
-
gegebene Spannung mit der Netzspannung
übereinstimmt. Schließen Sie die Maschine an
die Stromversorgung an und schalten Sie den
Haupttrennschalter (A) auf ON (EIN). Wenn die
Anzeigelampe (D) aufleuchtet, stimmen die Span-
nungswerte.
Betätigen Sie den Starttaster (B). Überprüfen Sie
-
den Hydraulikölstand. Wenn Öl aufsteigt, dreht
sich der Motor in der richtigen Richtung. Ist dies
nicht der Fall, dann sind die Leiter im Stecker zu
vertauschen.
Stellen Sie sicher, dass der Sägearm ordnungs-
-
gemäß eingestellt ist. Schalten Sie den Hydraulik-
Durchflussmengenregler (H) ein und regeln Sie
dann je nach den auf der Schalttafel erscheinenden
Symbolen die Aufwärts- und Abwärtsbewegung
des Sägearms durch Drehen des Wahlschalters für
Aufwärts-/Abwärtsbewegung des Sägearms (E).
Stellen Sie mittels des Drehzahlreglers (C) die
-
6
Geschwindigkeit ein. Das Symbol "Schildkröte"
bedeutet eine niedrige Drehzahl, der Hase eine
hohe Drehzahl und "0" steht für neutral.
Die Maschine kann auf zwei Arten gestartet wer-
-
den. Der Wahlschalter für Hand-/Fußpedalbetrieb
(G) kann entweder auf das Symbol für Handbetrieb
gestellt werden. Betätigen Sie dann den Starttaster,
um mit dem Sägen zu beginnen. Der Wahlschalter
kann aber auch auf das Symbol für Pedalbetrieb
gestellt werden. Betätigen Sie dann das Pedal (K),
um mit dem Sägen zu beginnen.
Zu Beginn des Schneidevorgangs nähert sich der
-
hydraulische Spannstock dem Werkstück automa-
tisch bis auf 8 mm. Nach Abschluss des Schneide-
vorgangs öffnet sich der Spannstock um höchstens
8 mm und ist dann für den nächsten Schneidevor-
gang bereit. Auf diese Weise müssen die Backen
nicht jedesmal an das Werkstück gedrückt werden.
Ein Zwischenraum von 4-5 mm zwischen Spann-
backen und Werkstück ist ausreichend.
Sollen unterschiedliche Werkstücke bearbeitet
-
werden, dann ist die Absenkgeschwindigkeit des
Sägearms mittels des Hydraulik-Durchfluss-men-
genreglers (H) zu steuern. Sobald das Werkstück
komplett durchgesägt ist, hebt sich der Sägearm
automatisch bis zur eingestellten Position, das
Sägeblatt stoppt und der hydraulische Spannstock
öffnet sich. Nun kann das nächste zu bearbeitende
Werkstück eingelegt werden.
Bei Verwendung des Fußpedals (K) ist zunächst
-
die Kunststoffplatte im Fußpedalgehäuse mit den
Zehen vorzuschieben. Achten Sie darauf, dass Sie
die Platte nicht beschädigen, indem Sie zuviel Kraft
aufwenden oder zuerst auf das Fußpedal treten.
Treten Sie dann das Fußpedal nach unten, um mit
dem Sägen zu beginnen. Wenn Sie ein Betriebs-
verfahren gewählt haben, wird das andere aus
Sicherheitsgründen gesperrt.
Wenn mit der Maschine 3-5 Minuten lang nicht
-
gesägt wurde, dann schaltet sie sich automatisch
ab.
Zu Beginn jedes Schneidevorgangs ist der Start-
-
taster (F) zu betätigen, damit das beim Schneiden
benötigte Kühlmittel fließt.
Durch Betätigen des Not-Aus-Drucktasters (I oder
-
J) werden alle Funktionen außer Betrieb gesetzt.
Zur Freigabe des Not-Aus-Drucktasters (I oder J)
ist die Pilztaste im Uhrzeigersinn zu drehen. Der
Taster schnellt hoch und der Schneidevorgang
kann fortgesetzt werden.
Der Schneidevorgang wird im Allgemeinen begon-
-
nen, indem der Hydraulik-Durchflussmengenregler
