Unbedingt Lage und Orientierung der Kopfdeckel und Ventile beachten!

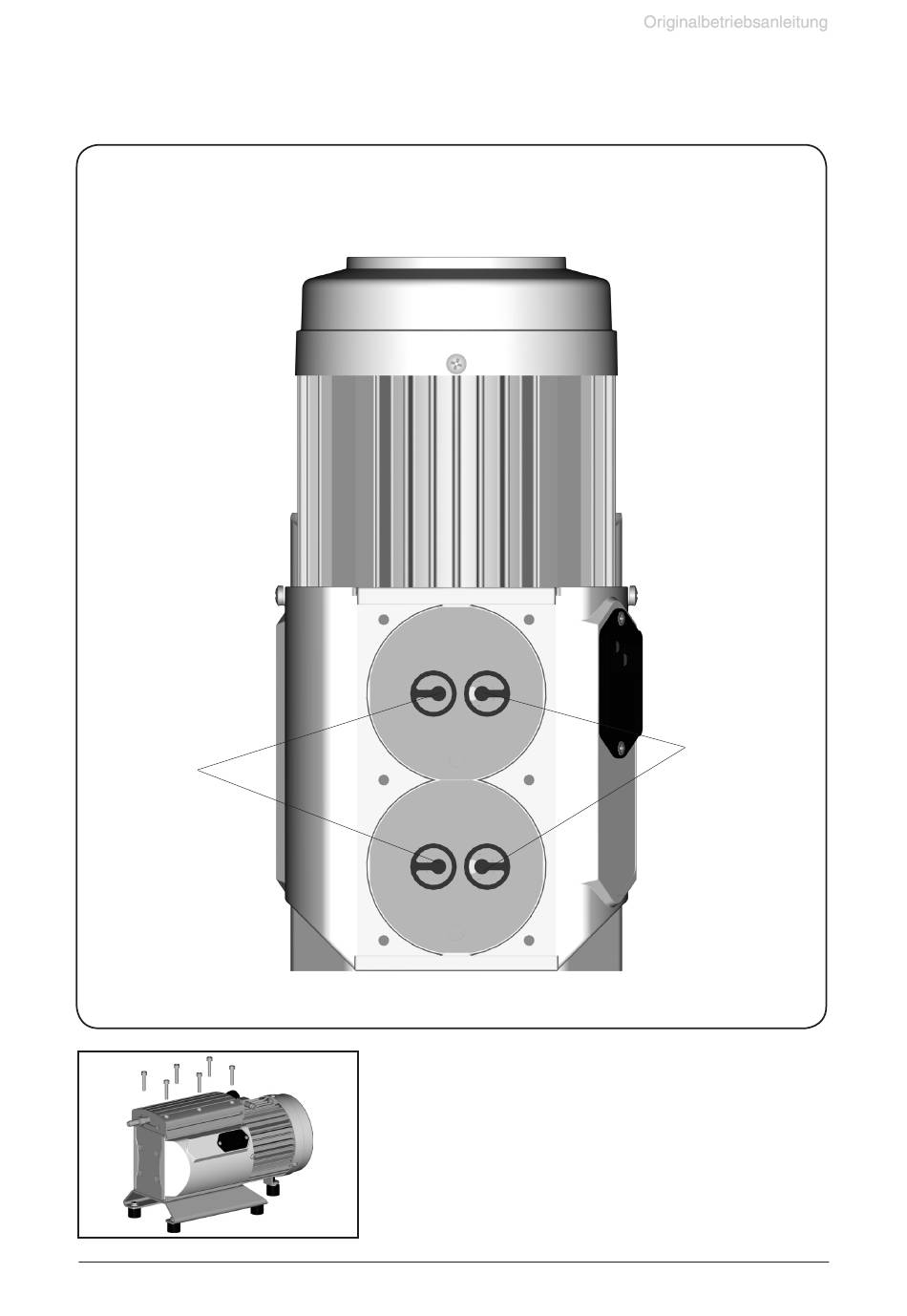

Schema Pumpenkopf mit Kopfdeckeln und Ventilen
Auslassseite
(runde zentrische
Öffnung unter
Ventil)
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 25 von 32
Gehäusedeckel aufsetzen.
☞ Durch leichtes Bewegen des Gehäusedeckels sicherstel-
len, dass Kopfdeckel korrekt positioniert sind.
Die sechs Zylinderschrauben mit Innensechskant diagonal
versetzt zuerst leicht anziehen, dann festziehen.
☞ Nicht auf Anschlag festziehen, maximales Drehmoment:
6 Nm.
Einlassseite
(nierenförmige
Öffnung neben
Ventil)
