6.1 Reinigen und Überprüfen der Pumpenköpfe
6.2 Membranwechsel
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 22 von 32

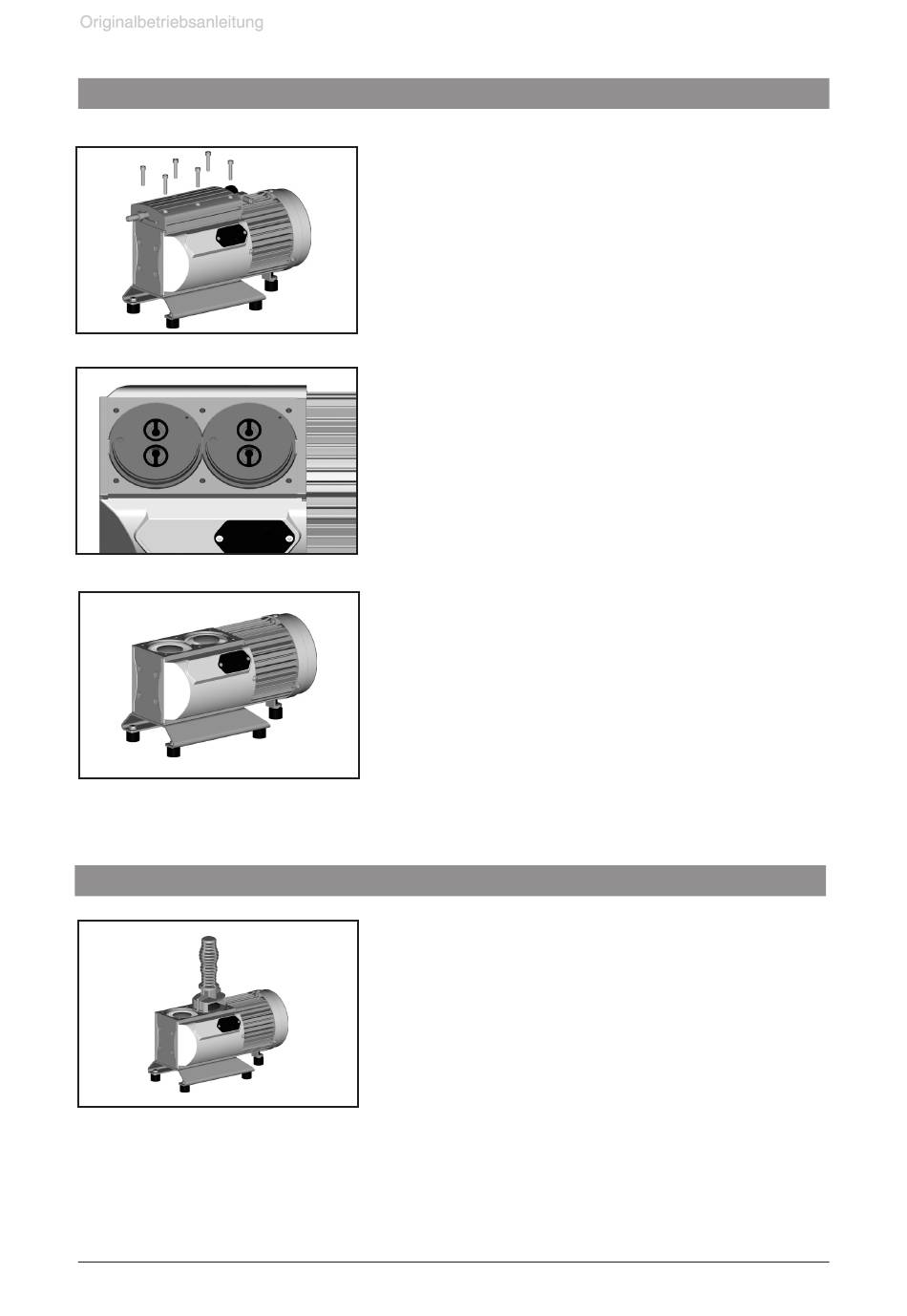

Die sechs Zylinderschrauben mit Innensechskant am Pum-
penkopf lösen und das Gehäuseoberteil (Gehäusedeckel mit
Gehäusedeckelinnenteil und Kopfdeckel) abnehmen.
☞ Teile niemals mit spitzem oder scharfkantigem Werkzeug
(Schraubendreher) lösen, statt dessen Gummihammer
oder Pressluft vorsichtig verwenden.
Zur Überprüfung der Ventile Kopfdeckel abnehmen. Auf die
Lage der Ventile achten und diese herausnehmen.
☞ Bei Beschädigung Ventile erneuern.
Eventuell vorhandene Verschmutzungen an den betreffenden
Teilen mit Reinigungsmittel entfernen.
Membrane auf Beschädigung kontrollieren und ggf. erneuern.
Membrane vorsichtig anheben.
☞ Ggf. durch Drücken auf die nebenliegende Spannscheibe
Pleuel in obere Umkehrposition bringen.
☞ Kein spitzes oder scharfkantiges Werkzeug verwenden
um die Membrane anzuheben.
Mit Membranschlüssel unter die Membrane zur Membran-
stützscheibe greifen.
Durch Drücken auf die Spannscheibe Membrane in untere
Umkehrposition bringen. Membranschlüssel auf Membran-
spannscheibe andrücken und Membranstützscheibe mit
Membrane abschrauben.
☞ Lässt sich die alte Membrane von der Membranstützschei-
be schwer trennen, in Benzin oder Petroleum lösen.
☞ Auf eventuell vorhandene Distanzscheiben achten, glei-
che Anzahl wieder einbauen.
