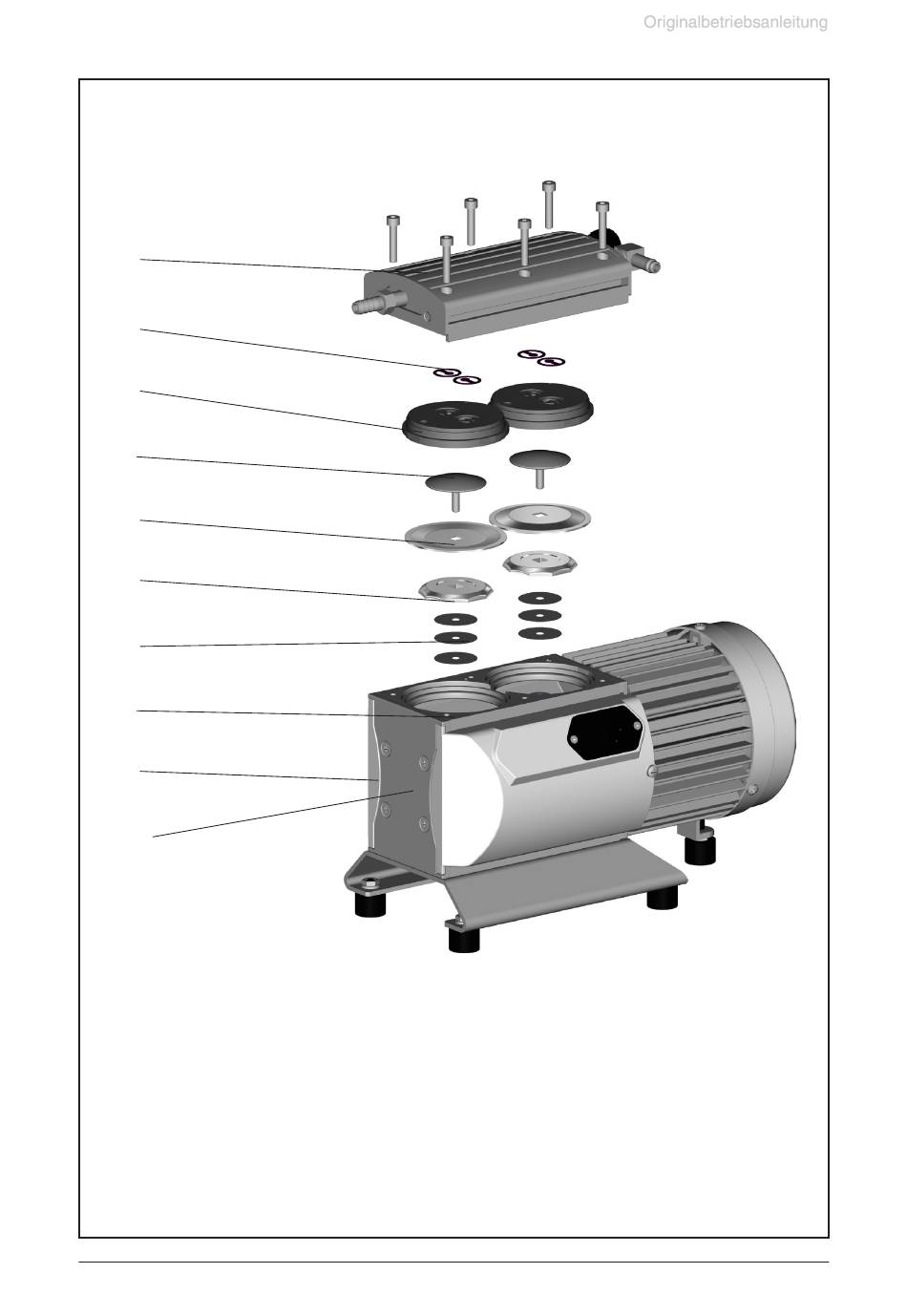

Explosionsdarstellung der Teile eines Pumpenkopfs

1
2
3
4
5
6
7
8
9
10
1: Gehäusedeckel
2: Ventile
3: Kopfdeckel
4: Membranspannscheibe mit
Verbindungsschraube
5: Membrane
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 23 von 32
6: Membranstützscheibe
7: Distanzscheiben
8: Pleuel
9: Gehäuse
10: Lagerflansch
