6.3 Montage der Pumpenköpfe
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen.
Seite 24 von 32

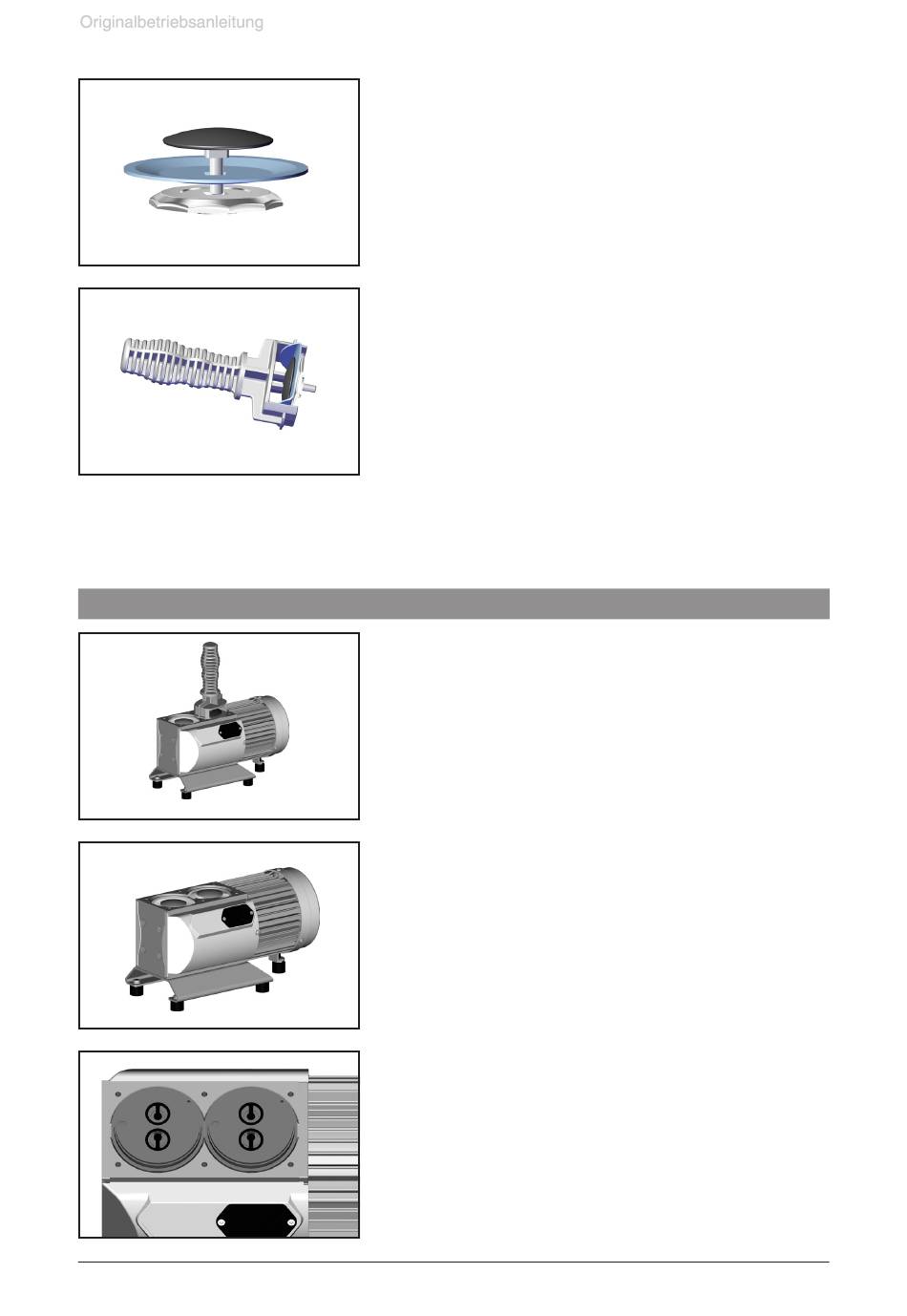

Neue Membrane zwischen Membranspannscheibe und
Membranstützscheibe einlegen.
☞ Achtung: Membrane mit der hellen Seite in Richtung
Spannscheibe einlegen.
Membrane seitlich anheben und vorsichtig mit Membran-
spannscheibe und Membranstützscheibe in Membranschlüs-
sel einstecken.
☞ Beschädigung der Membrane vermeiden: Membrane nicht
so stark knicken, dass helle Linien auf der Membranober-
fläche entstehen.
Eventuell vorhandene Distanzscheiben zwischen Stützschei-
be und Pleuel legen, gleiche Anzahl wieder einbauen.
☞ Zu wenig Distanzscheiben: Pumpe erreicht Enddruck
nicht; zu viele Distanzscheiben: Pumpe schlägt an, Ge-
räusch.
☞ Auf korrekte Position der Vierkantverbindungsschraube
der Membranspannscheibe in der Führung der Membran-
stützscheibe achten.
Membrane mit Membranspannscheibe und Membranstütz-
scheibe und ggf. Distanzscheiben mit Pleuel verschrauben.
Membranen in eine Position bringen, in der sie zentrisch und
plan auf der Auflagefläche in der Gehäuseöffnung aufliegen.
Kopfdeckel und Ventile montieren.
☞ Dabei auf die korrekte Lage achten (siehe auch Abb. un-
ten).
