Nibe MODBUS 40 Installateurhandbuch Seite 6

ANSLUTNING TILL MODBUS-MASTER

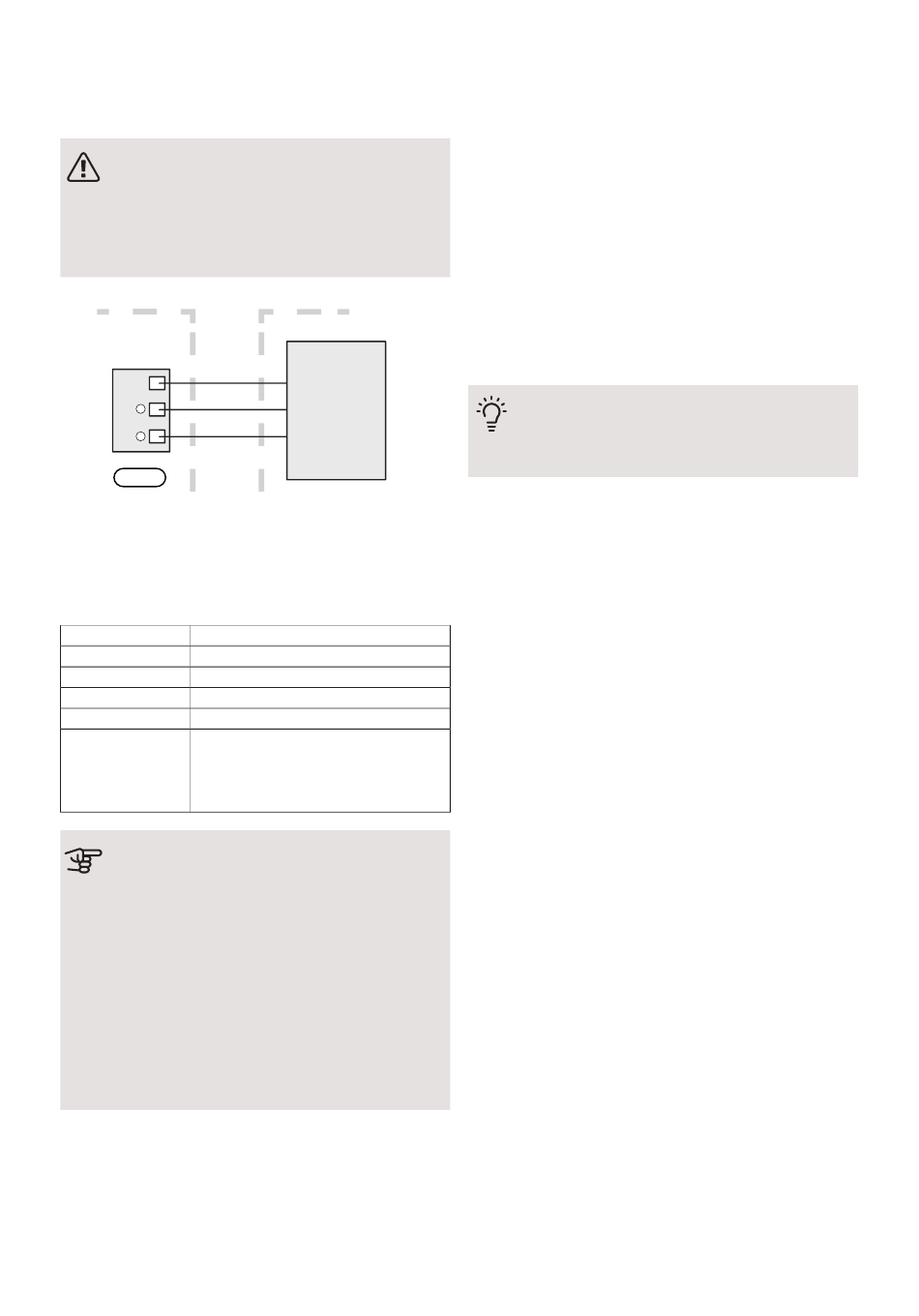

Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstan-
darden RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
MODBUS 40
MODBUS 40
GND
_
B
A
+
AA9-X2
Installation
INSTÄLLNINGAR
MODBUS MASTER
Metod RTU
Hastighet 9600 baud
Ordlängd 8 bitar
Paritet Ingen
Stoppbitar 1
Adress Fast 0x01 till och med
Modbus 40 v.7.
Valbar 1 - 247 från och med
Modbus 40 v.10.
TÄNK PÅ!
Programvaruversion v.10 i MODBUS 40 krävs
för att kunna hantera valbar adress. För att
kontrollera programvaruversion, gå in i meny
3.1 "Serviceinfo" i din klimatanläggning.
Klimatanläggningens mjukvara skall vara pro-
gramvaruversion 5539 (4150R7 för NIBE
F1345) eller senare för att den ska fungera till-
sammans med v.10 i MODBUS 40. Om så inte
är fallet, ska en uppdatering av mjukvaran gö-
ras. Besök www.nibeuplink.com för att ladda
ner din uppdateringsfil.
6
EXTERNT
Externt
Modbus-master
KLIMATANLÄGGNING
1. Starta klimatanläggningen och välj MODBUS 40 i
meny 5.2 "Systeminställningar" (meny 5.2.4 för NIBE
F1345, F1355, SMO 40, VVM 225, VVM 310,
VVM 320, VVM 325 och VVM 500).
2. Ställ in adressen till MODBUS 40 i meny 5.3.11.
(Denna meny är bara synlig om MODBUS 40 har
programvaruversion v.10 eller senare)
I meny 5.3.11 kan du även göra inställningar för
3.
"word swap". (Denna meny är bara synlig om
MODBUS 40 har programvaruversion 11 eller sena-
re). Fabriksinställning: Big Endian
Kommunikation
TIPS!
ModbusManager kan laddas ner via
www.nibe.se/kommunikation.
UPPDATERING AV MODBUS DATABAS
Till ModbusManager hör en databas, som innehåller alla
de parametrar som kan loggas/ställas in för de olika
produkterna. För att säkerställa att du har tillgång till alla
valbara parametrar och produkter bör du uppdatera
ModbusManager databas. Detta görs i Modbus Updater
som följer med ModbusManager. Modbus Updater pla-
ceras på samma installationsplats som ModbusManager.
När du öppnat Modbus Updater, tryck på "Update data-
base" för att påbörja uppdateringen av databasen.
LÄSA VÄRDEN
Det finns två sätt att avläsa värden från klimatanläggning-
en, automatiskt eller manuellt.
• Automatisk avläsning: kan hämta upp till 20 fördefini-
erade parametrar samtidigt.
• Manuell avläsning: tar längre tid och endast ett värde
i taget kan hämtas.
AUTOMATISK AVLÄSNING
Mindre anläggningar där 20 eller färre parametrar ska
hämtas är lämpliga att koppla upp med en LOG.SET-fil.
I dessa fall uppdateras samtliga parametrar två gånger
i sekunden.
I större anläggningar med fler parametrar är det lämpligt
att använda en LOG.SET-fil för de 20 viktigaste paramet-
rarna, vilket kräver att timeout-tiden justeras till 2,1 se-
kunder. De parametrar som finns i LOG.SET-filen hämtas
två gånger i sekunden, de övriga parametrarna hämtas
på 2,1 sekunder per parameter.
MODBUS 40 | SE
