Beschaltungsbeispiel

Analog- und Digitalreglerausgänge
Achtung!
Das Modul 3400X-121 ist für Bereiche vorgesehen, die explosionsgefährdet sind
und für die Betriebsmittel der Gruppe II, Gerätekategorie 2(1), Gas/Staub erfor-
derlich sind.
Vor Inbetriebnahme ist die Zulässigkeit der Zusammenschaltung mit anderen
Betriebsmitteln zu überprüfen.
Entsprechende Angaben siehe Baumusterprüfbescheinigung.

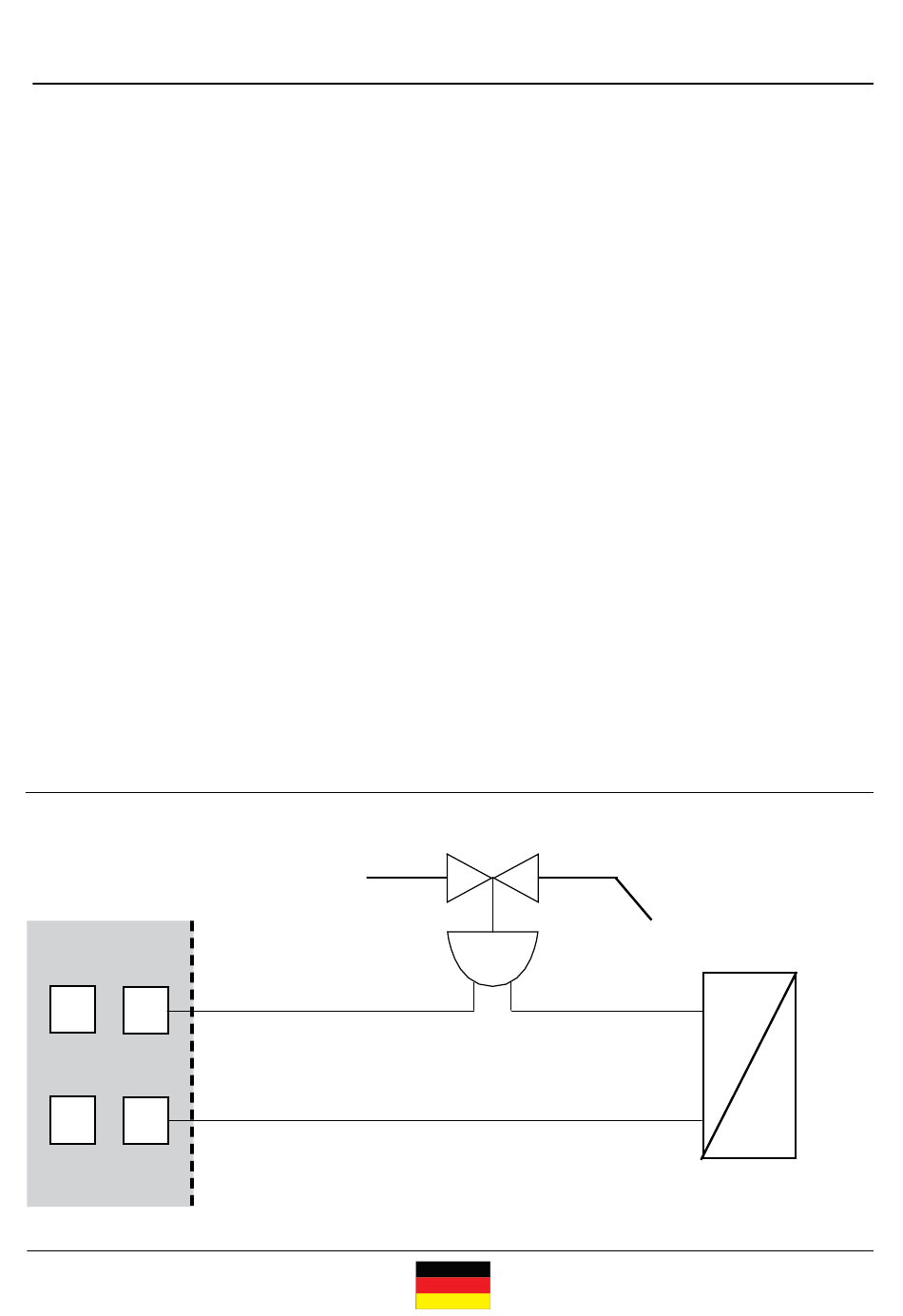

Beschaltungsbeispiel 1
Analoge Reglerausgänge IV 1, IV 2 (passiv, Speisegerät erforderlich)
Reglerausgang
IV 1 IV 2
+
7
9
-
10
8
Modul
8
0 (4) ... 20 mA
Speisegerät
PID 3400(X)-121
