Aufbau des Mod- Es gibt zwei Möglichkeiten, ein Modbus RTU Netzwerk mit Fronius Datamanagern 2.0 und
bus RTU Netzwer- Wechselrichtern aufzubauen.
kes
Verkabelung Bei der Verkabelung mehrerer Netzwerk-Teilnehmer ist es manchmal notwendig Hilfs-
mehrerer Netz- klemmen für die Verkabelung zu verwenden. Diese Hilfsklemmen dürfen maximal 10 cm
werk-Teilnehmer von der eigentlichen Klemmstelle entfernt sein.

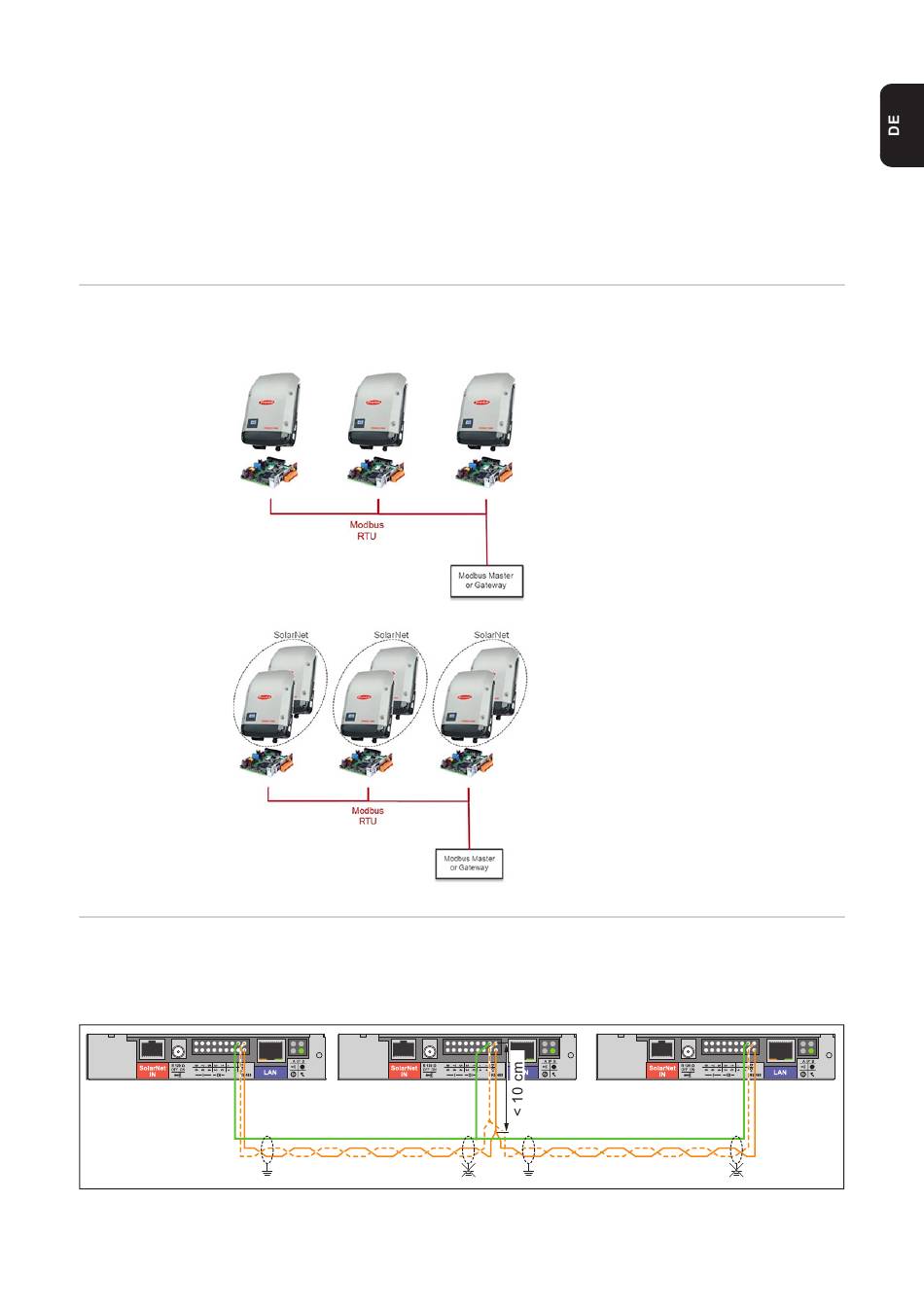

In der ersten Variante verwendet man je-
weils einen Fronius Datamanager 2.0 pro
Wechselrichter.
Alle Geräte werden per RS485 (Modbus
RTU) miteinander verbunden und an den
Modbus Master bzw. das Modbus Gateway
angeschlossen.
Bei der zweiten Möglichkeit verwendet man
nur einen Fronius Datamanager 2.0 für
mehrere Wechselrichter.
Die Wechselrichter und der Fronius Data-
manager 2.0 werden miteinander per Froni-
us Solar Net verbunden.
GND
3
3
4
4
5
5
3
