4.3 Zustimmtaster betätigen
Die Zustimmeinrichtung besteht aus einem eingebauten 3-stufigen Zustimmtaster.
Die Signale des Zustimmtasters werden intern ausgewertet und über das Anschlusskabel an
die Anschluss-Box geleitet. Für den Einrichtbetrieb müssen diese Signale von der
Anschluss-Box zweikanalig mit dem F-System verdrahtet oder über PROFIsafe projektiert
werden.

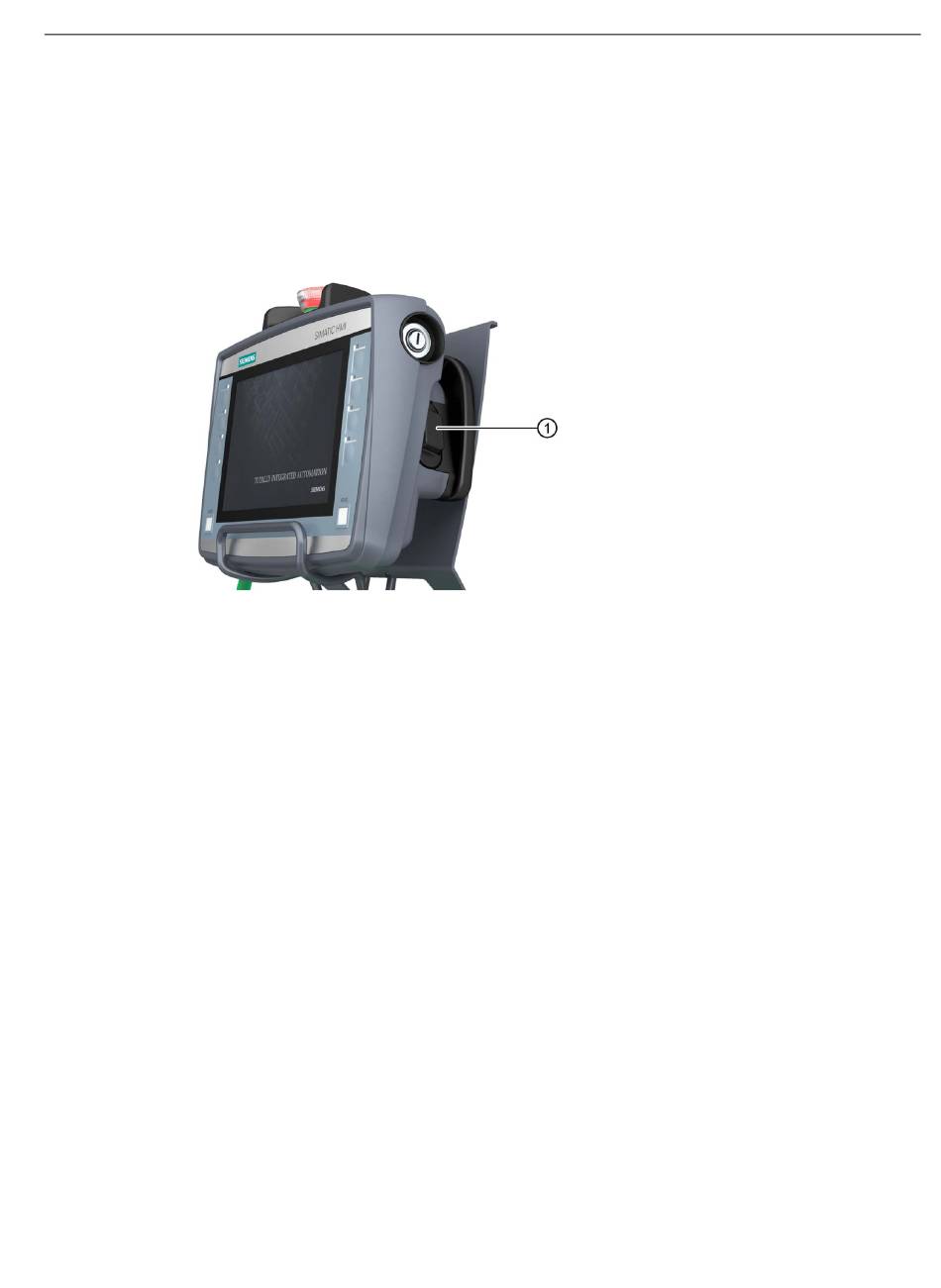

①
Für ein fest verdrahtetes F-System gilt: Unter Verwendung eines SIRIUS-
Sicherheitsschaltgeräts erfüllt der Zustimmtaster die Anforderungen der
Sicherheitskategorie 3 nach EN ISO 13849-1.
Voraussetzung
● Das Bediengerät ist an einer ordnungsgemäß installierten Anschluss-Box angeschlossen.
● Nur bei einem PROFIsafe-basierten F-System: Ein Projekt für PROFIsafe-
Kommunikation ist gestartet.
Mobile Panels 2nd Generation
Betriebsanleitung, 09/2018, A5E33876624-AC
Zustimmtaster
Mobile Panel handhaben
4.3 Zustimmtaster betätigen
81
