Mobile Panel parametrieren
5.15 Funktionen für Service und Inbetriebnahme

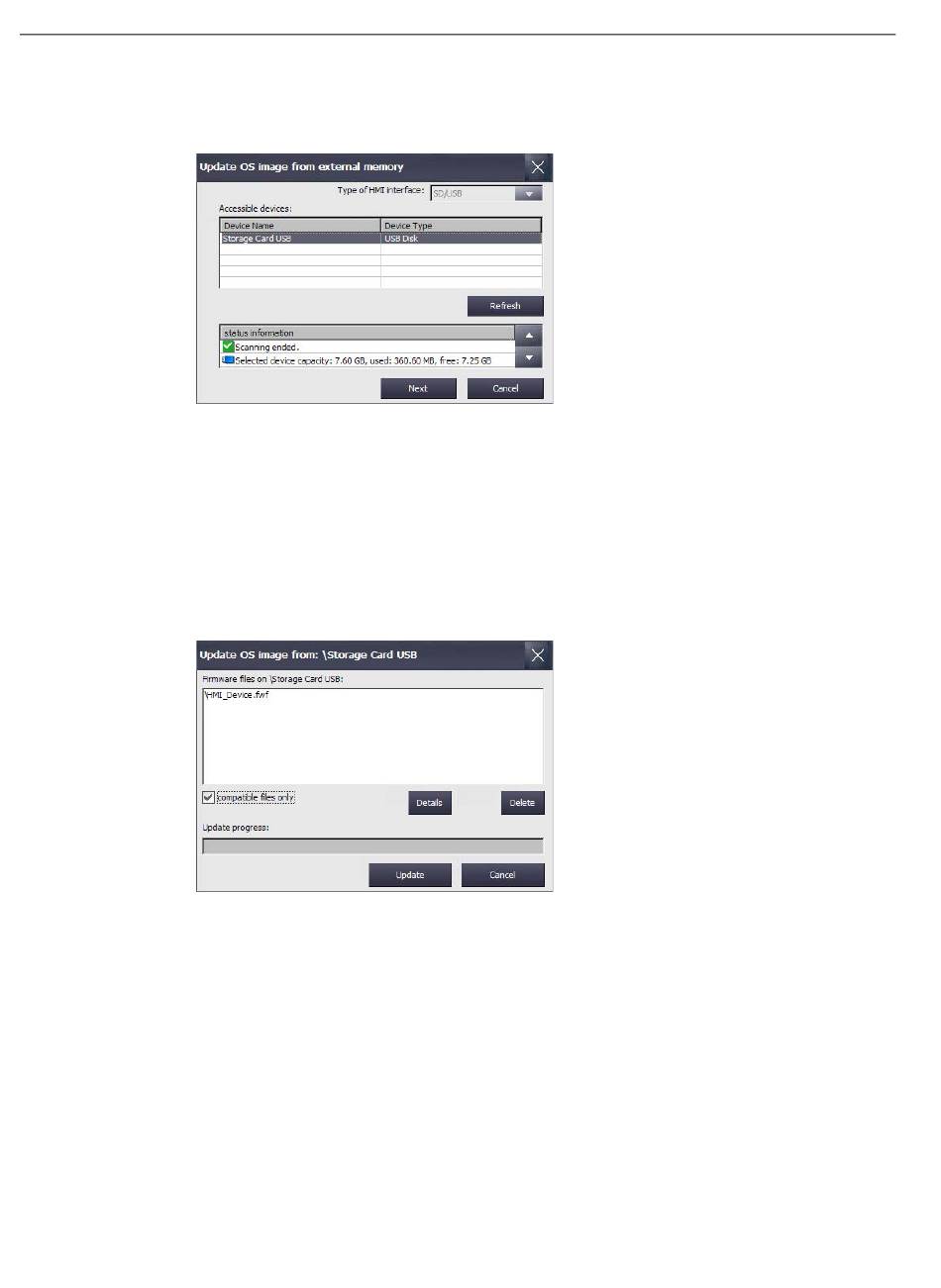

3. Betätigen Sie die Schaltfläche "Next". Der Dialog "Update OS image from external
memory" wird angezeigt.
Befindet sich kein oder ein defektes Speichermedium im Bediengerät, wird die Meldung
"0 devices found" angezeigt. Stecken Sie Speichermedium oder tauschen Sie das
Speichermedium aus.
4. Betätigen Sie bei Bedarf die Schaltfläche "Refresh". Die Gruppe "Accessible devices:"
wird aktualisiert. Das Bediengerät prüft das Speichermedium. Im Feld "status information"
finden Sie Informationen zu diesem Speichermedium.
5. Wählen Sie in der Gruppe "Accesible devices:" das Speichermedium mit dem
erforderlichen Bediengeräte-Image.
6. Betätigen Sie die Schaltfläche "Next". Folgender Dialog wird angezeigt.
7. Wählen Sie in der Gruppe "Firmware files on" die erforderliche Bediengeräte-Image-Datei
aus.
8. Wenn Sie Informationen zur gewählten Datei benötigen, betätigen Sie die Schaltfläche
"Details". Der Dialog "Properties of image file" wird angezeigt, mit folgenden
Informationen:
– "Supported": Bediengeräte, die mit dem Bediengeräte-Image kompatibel sind
– "Image version": Version des Bediengeräte-Image
– "Image size": Dateigröße der Image-Datei
– "Creation": Erstellungsdatum der Image-Datei
