6.4 Weitere Projektierungsmöglichkeiten in WinCC

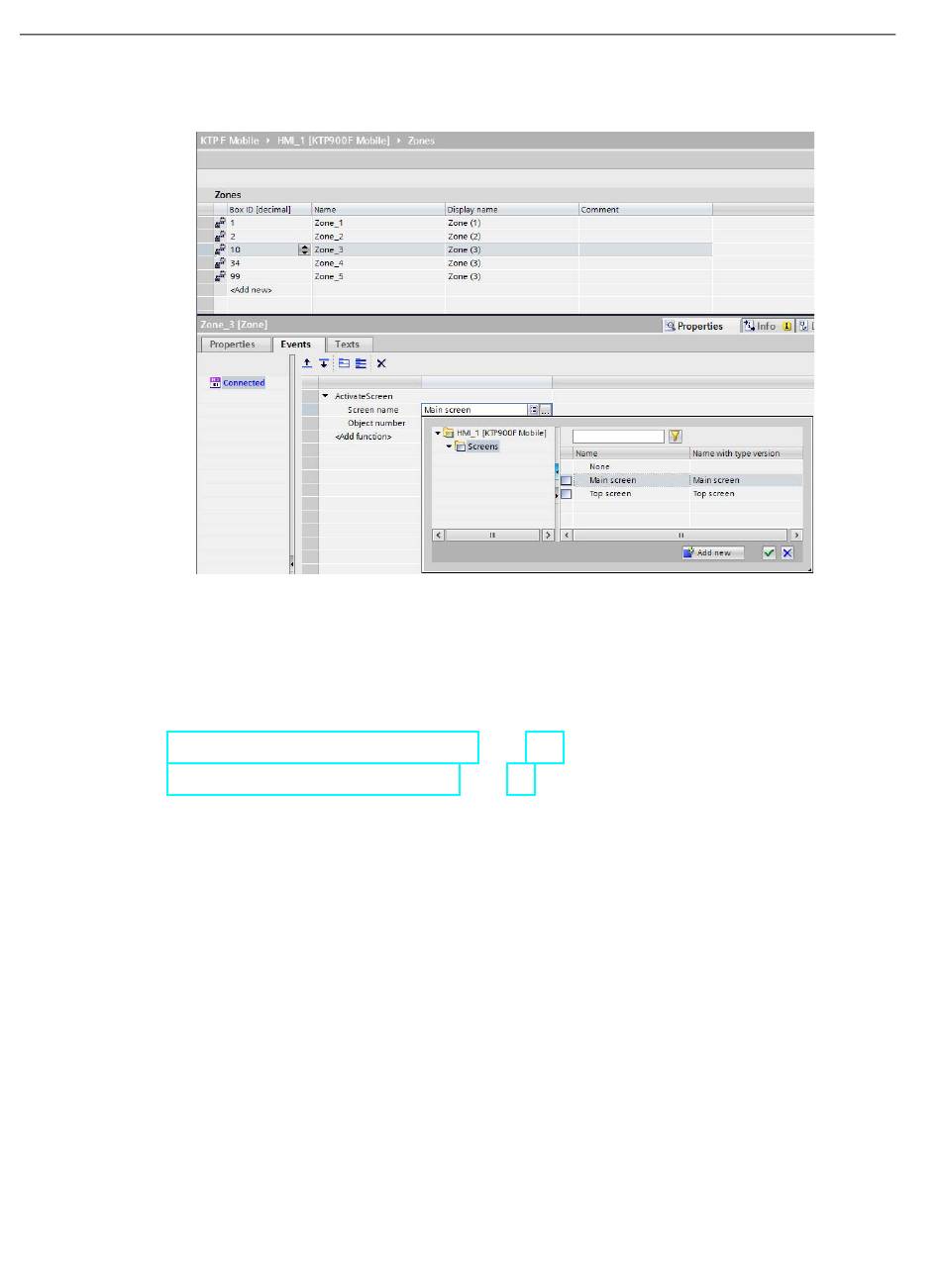

4. Wählen Sie "AktiviereBild".
5. Wählen Sie ein existierendes Bild oder erstellen Sie ein neues Bild für die gewählte Zone.
6. Bestätigen Sie die Eingabe.
Den Anlagenbereichen sind die erforderlichen Bilder zugeordnet.
Siehe auch
Anschlusspunkterkennung projektieren (Seite 179)
Box-ID der Anschluss-Box einstellen (Seite 70)
6.4 Weitere Projektierungsmöglichkeiten in WinCC
6.4.1

Funktions- und Direkttasten projektieren

Projektieren Sie für das Mobile Panel anlagen- und anlagenbereichsbezogen folgende
Bedienobjekte:
● Funktionstasten
Projektieren Sie bei Bedarf Funktionstasten so, dass damit Bedienobjekte wie
Meldeanzeige, Kurvenanzeige, Rezepturanzeige oder Status/Steuern bedient werden
können.
Die Funktion einer lokal belegten Funktionstaste darf von Bild zu Bild unterschiedlich
sein. Innerhalb eines Bildes darf eine Funktionstaste nur eine Funktionsbelegung haben,
entweder global oder lokal. Bei lokaler und globaler Funktionsbelegung hat die lokale
Belegung Vorrang.
