17 Dec 2010

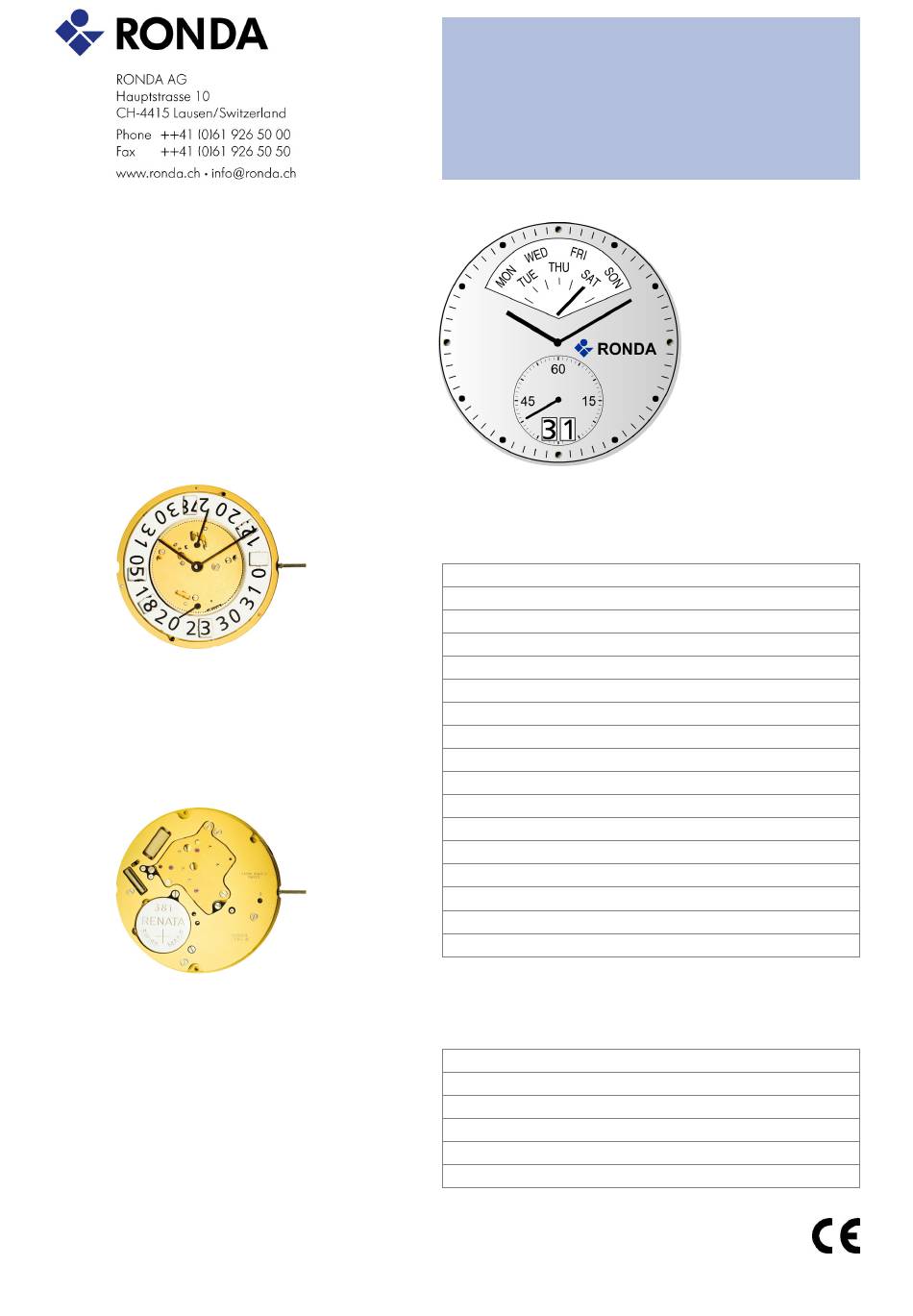

Technische Anleitung 7004.N
15 '''
Technische Spezifikationen
ø Total
ø Werksitz
Werkhöhe
Höhe über Batterie
Höhe Werkauflage
Höhe Stellwelle
Stellwelle: Gewinde / Weg
Batterie / Spannung
Gangreserve (theoretisch)
Gang (25°C)
Stromverbrauch (typ.)
Stromverbrauch (max.)
Drehmoment Sekunde
Drehmoment Minute
Betriebstemperatur
Magnetfeldabschirmung
Schockresistenz
Funktionen
Position I (Krone)
Position II (Krone)
Position III (Krone)
34.60 mm
33.80 mm
5.60 mm
5.60 mm
0.60 mm
3.30 mm
0.90 mm / 1 mm
Nr. 381 / 1.5V
48 Monate
-10/+20 Sek/Monat
1.43µA (ohne Datumsschaltung)
3.1µA
10µNm (typisch)
500µNm (typisch)
0°C - 50°C
18.8 Oe = 1500 A/m
NIHS 91 - 10
Neutral
Schnellschaltung Datum
Zeigerstellung und Tag retrograd
Bigdate
Kleine Sekunde
Retro
1
Werbung
Verwandte Anleitungen für Ronda 7004.N
Inhaltszusammenfassung für Ronda 7004.N
- Seite 1 Technische Anleitung 7004.N 15 ''' Technische Spezifikationen ø Total 34.60 mm ø Werksitz 33.80 mm Werkhöhe 5.60 mm Höhe über Batterie 5.60 mm Höhe Werkauflage 0.60 mm Höhe Stellwelle 3.30 mm Stellwelle: Gewinde / Weg 0.90 mm / 1 mm Batterie / Spannung Nr.
- Seite 2 Technische Anleitung 7004.N Werkaufbau 2000.669.G Werkplatte unten Alle Rubinlager mit Moebius 9014 ölen. 3305.363.CO Minutenrohr mit Mitnehmer B (Aig. 1) Der Kontakt zwischen Tube und Rad muss mit Moebius 8200 gefettet werden. Der Stahltube des Minutenrohres wird in das Zentrumsloch in der Platine gesteckt.
- Seite 3 Technische Anleitung 7004.N Werkaufbau 2020.170.G Räderwerkbrücke 4 Rubine Achten Sie darauf, dass die Zapfen aller Räder in den entsprechenden Lagern sichtbar sind, bevor Sie die Brücke mit 3 Schrauben 4000.244 festschrauben. 4000.244 Schrauben 9014.000 Moebius 9014 3603.080 Isolation für Batterie 3601.120.G...
- Seite 4 Technische Anleitung 7004.N Werkaufbau 2000.669.G Werkplatte oben 3017.054.CO Winkelhebel 3905.063 Winkelhebelraste (3 Positionen) Die Winkelhebelraste (sautoir de tirette) spannen und am Nocken des Winkelhebels (Tirette) einhängen. Mit einer Schraube 4000.282 festschrauben. Fetten mit Moebius 8200. 4000.282 Schraube 3001.046 Kupplungstrieb 3015.077 Wippe (3 Positionen) Die Wippe im Kupplungstrieb (pignon coulant) einhängen und den...
- Seite 5 Technische Anleitung 7004.N Werkaufbau 2000.672.G Werkplatte retro (12h) Mit 4 Schrauben 4000.248 festschrauben. 4000.248 Schraube 3004.220 Zehnermitnehmerrad WICHTIG: Die Teile 3004.220 (Blau = neu) und 3500.072 müssen zusammen ausgetauscht werden. Kurzer Zahn auf Werkzentrum ausrichten. 3500.072 Zehnerraste WICHTIG: Die Teile 3004.220 (Blau = neu) und 3500.072 müssen zusammen ausgetauscht werden.
- Seite 6 Technische Anleitung 7004.N Werkaufbau 2130.192 Halteplatte für Datumanzeige Mit 1 Schraube 4000.250 festschrauben. 4000.250 Schraube 3905.064 Feder für Datumsraste Bauen Sie die Feder in das Fenster der Halteplatte, bei der Datumsraste. 3907.047 Flansch tages Finger "Einer Anzeiger mittels Schnellschaltung 30 Tage drehen, Stellewelle...
-
Seite 7: Elektrische Messungen
Technische Anleitung 7004.N Elektrische Messungen Batterie-Spannung Stromverbrauch (M1) Werk (Pos. I) 1.50 - 1.55 V 1.20 - 3.1 µA Test der Batterie Batterie extern messen Werk vom Messgerät her speisen, mit 1.55 V Stromverbrauch (M1) Werk (Pos. III) Minimalspannung für das Werk (M1) 0.1 - 0.3 µA... - Seite 8 Technische Anleitung 7004.N Elektrische Messungen Spulenisolation Motor 1 (M1) ... kOhm unendlich hoch Es wird jeweils der Widerstand vom Spulenanschluss zum Pluspol gemessen. Werktest beschleunigt (M1) 1.55 V 8 Schritte pro Sek. Um diesen Testmode zu aktivieren, kontaktieren Sie den entspechende Testpunkt mit dem Minuspol.
