Ronda 7003.N Technische Anleitung
  1. Anleitungen
  2. Marken
  3. Ronda Anleitungen
  4. Uhren
  5. 7003.N
  6. Technische anleitung

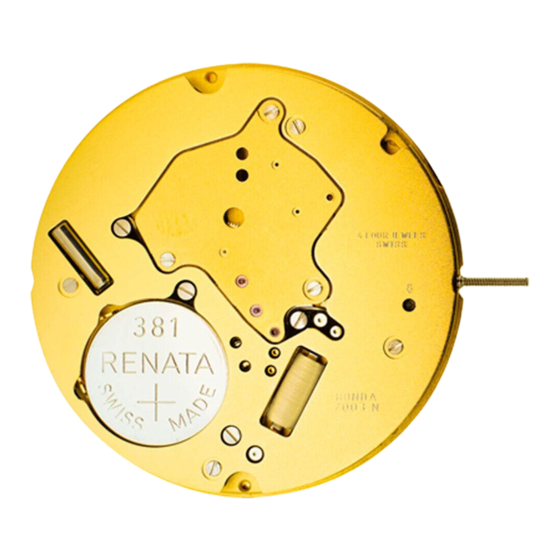

Ronda 7003.N Technische Anleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
A
B
C
10/2013 V
RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch
Instructions techniques 7003.N
2000.669.G

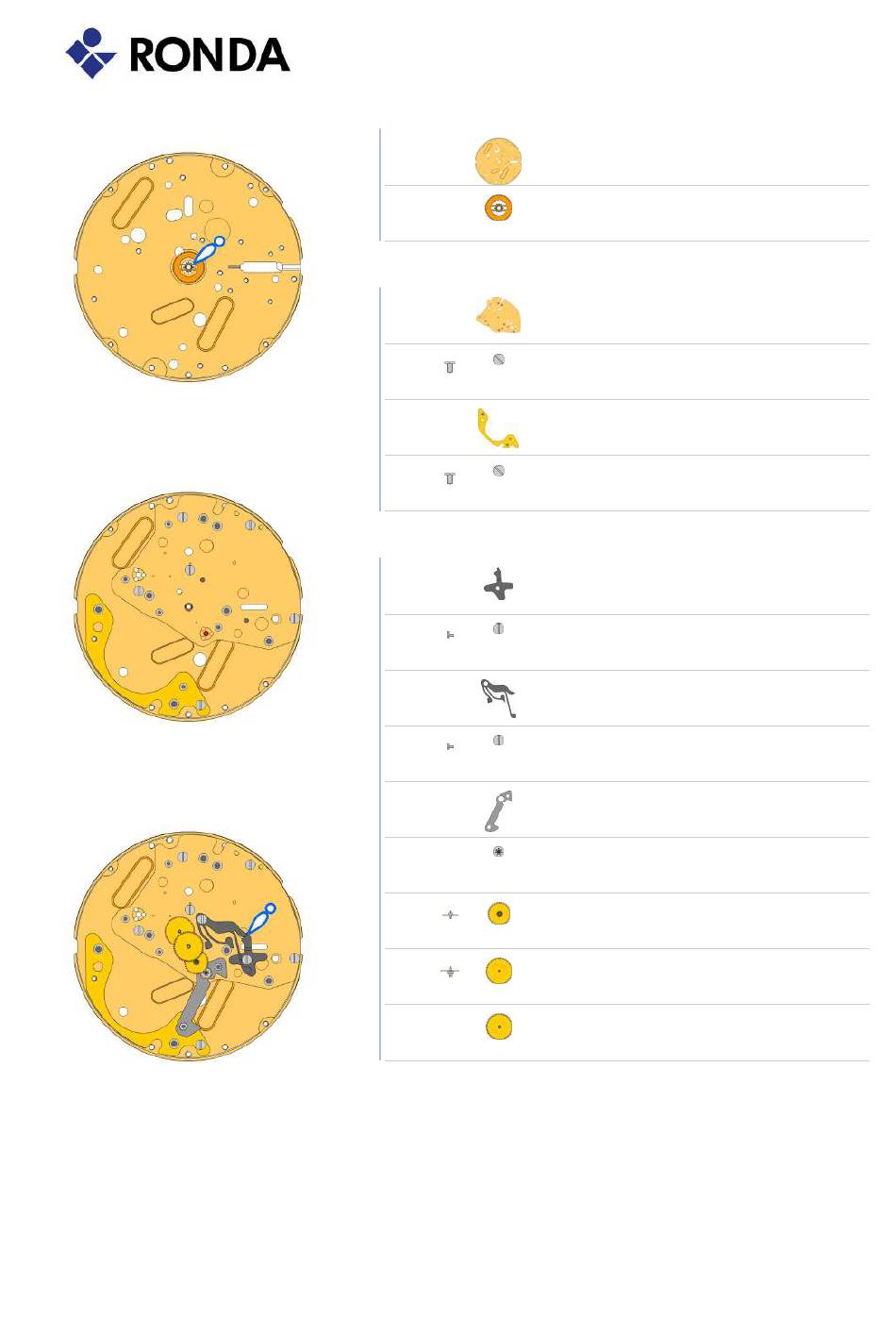

Platine
1.
3305.362.CO
Chaussée avec entraîneur (Aig.1)
2.
2030.027.CO
Pont de centre
3.
Pont de centre tenue par 5 vis 4000.250.
4000.250
Vis
4.
2130.181.CO
Plaque de maintien conbinée
5.
Plaque de maintien conbinée tenue par 1 vis 4000.250.
4000.250
Vis
6.
3016.028
Levier de tirette
7.
Levier de tirette tenue par 1 vis 4000.249.
4000.249
Vis
8.
3016.027
Levier stop
Levier stop tenue par 1 vis 4000.249.
9.
4000.249
Vis
10.
3622.044
Stator
11.
3715.105.RK
Rotor
12.
3147.060.CO
Roue intermédiaire
13.
3122.070.CO
Roue moyenne
14.
3136.177.CO
Roue de seconde au centre (Aig.1)
15.
1
