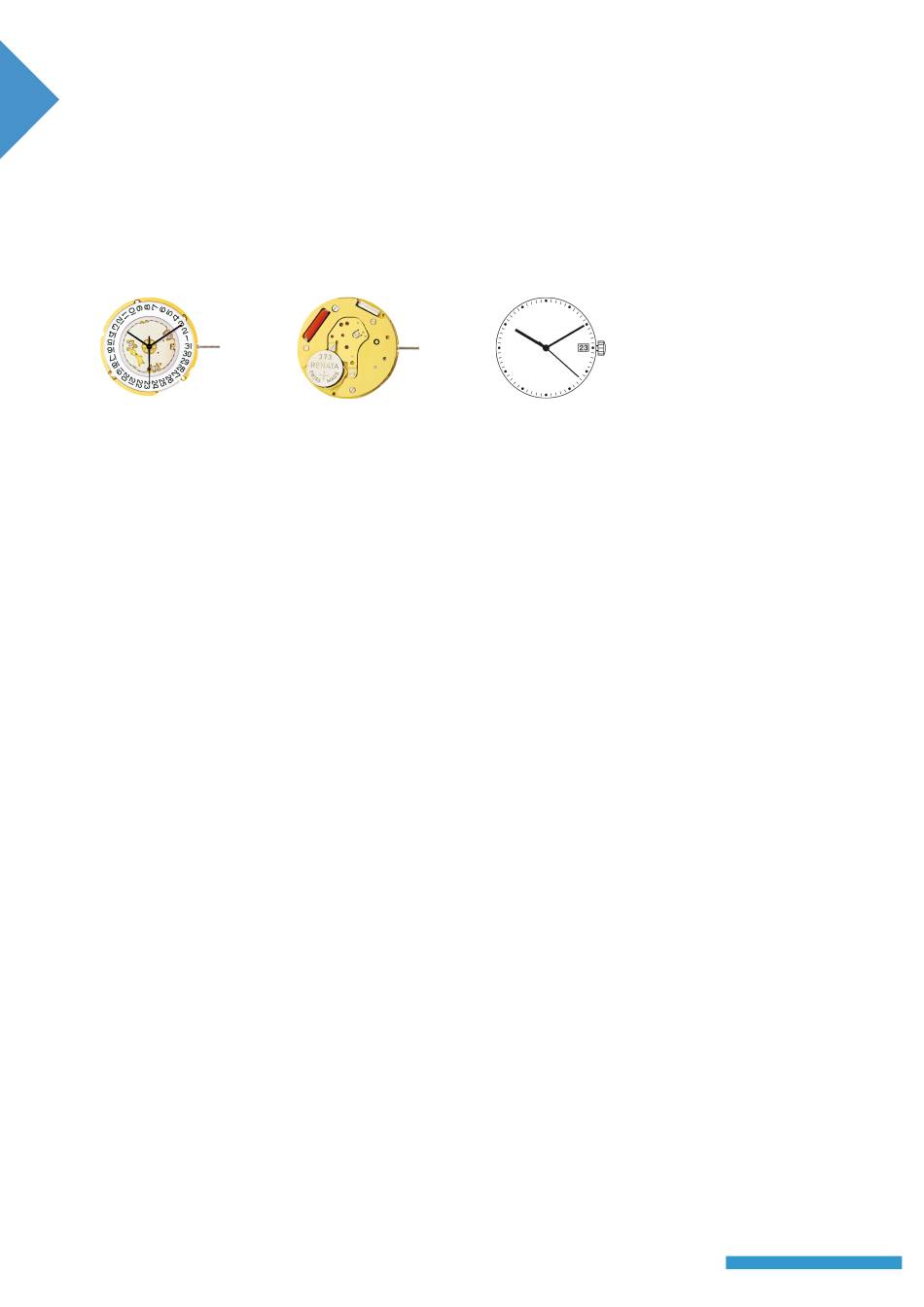

Quartz Movements
Klassische Funktionen
RONDA normtech
KALIBER
6003.D
Produktespezifikationen
Analog-Quarzuhrwerk
Linie
Kaliber
Werkgrösse
Version Swiss Made
Standard Batterie Laufzeit
Hohe Batterie Laufzeit
Standard Zeigerwerkhöhe
Funktionen
• 3 Zeiger
• Datum
05/2025
– 11½'''
normtech
6003.D
11½'''
4 Steine / vergoldet EOL
40 Monate
56 Monate
1
Spezielle Merkmale
• Reparierbares Metalluhrwerk
• Energieeinsparungs-Funktion bei gezogener Stellwelle:
Reduktion des Stromverbrauchs um ca. 70%
1/2
ronda.ch
Werbung
Verwandte Anleitungen für Ronda powertech 585
Inhaltszusammenfassung für Ronda powertech 585
- Seite 1 Quartz Movements Klassische Funktionen RONDA normtech KALIBER 6003.D – 11½''' Produktespezifikationen Spezielle Merkmale Analog-Quarzuhrwerk • Reparierbares Metalluhrwerk Linie normtech • Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% Kaliber 6003.D 11½''' Werkgrösse Version Swiss Made 4 Steine / vergoldet EOL...
- Seite 2 Quartz Movements Klassische Funktionen RONDA normtech KALIBER 6003.D – 11½''' Technische Spezifikationen Gesamtabmessung 26.00 mm Werksitz 25.60 mm Werkhöhe 2.50 mm Höhe über Standard Batterie 2.50 mm Höhe über hoher Batterie 2.80 mm Höhe der Werkauflage 0.60 mm Stellwellenhöhe 1.00 mm Stellwellen-Weg 1.00 mm...
- Seite 3 Modified 06.05.2021 jp5226 Pile Released Uhrwerkgestell 11½''' Batterie 373 Ø 9.50 x 1.65 Mod. No. 42474 Battery Frame 5.52 Tolerance ±20 µm Scale 10 : 1 Page 1/1 Sous réserve de modifications Aenderungen vorbehalten RONDA 6003.D, 6013.D Modifications reserved 5000.332...
- Seite 4 Zifferblattdicke gemäss Zeigerwerkhöhen Dial thickness according to hand fitting heights Issued 07.Okt.2011 Cadran 07.Okt.2011 Modified 13.Feb.2012 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 6003.D Modifications reserved No. 5010.024...
- Seite 6 Sous réserve de modifications Force de chassage / Aufpresskraft / Force max. Aenderungen vorbehalten RONDA 6003.D, 6013.D Modifications reserved 3316.101 * En cas de données différentes, veuillez contacter le service après-vente * Bei abweichenden Werten, bitte technischen Kundendienst anfragen...
- Seite 7 Rallonge de tige / Stellwelle Verlängerung / Stem extension Released No. d'article Stem (dimensions / forces) Artikelnummer Tolerance (min) Part number 10:1 (A3) Scale 3000.040 12.00 1.90 2.60 0.90 0.90 1.35 6003.B, 6003.D, 6004.B, Sous réserve de modifications Aenderungen vorbehalten RONDA Modifications reserved 6004.D 5030.021...
- Seite 8 T2-Instruktionen 6003.D Zifferblatt- und Zeigersetzen • Krone in Position III • Stundenzeiger vorwärts drehen bis das Datum wechselt • Arbeitszeiger entfernen • Friktionsfeder 3315.001 auf Stundenrad platzieren, falls nicht vorhanden • Zifferblatt setzen • Alle Zeiger in Richtung 12 Uhr setzen • Uhrzeit einstellen • Krone in Position II Werkhalter • Datum einstellen Stellwelle entfernen...
- Seite 9 Kal. 1019 Sie haben sich für eine Uhr entschieden, in der durch den Uhrenhersteller ein Uhrwerk von Ronda eingebaut wur- de. Bitte beachten Sie, dass unter der Marke Ronda weder Pos. I Ruhestellung (Uhr läuft) Uhren produziert noch am Markt vertrieben werden.
- Seite 10 TECHNISCHE ANLEITUNGEN TA_6003.D 2000.675.G Werkplatte 3000.189.CO Arbeitsstellwelle 3001.056.FI Kupplungstrieb D 9020 Moebius 9020 2130.252 Deckplatte für Stelleinrichtung 4000.321 Schraube 4000.321 Schraube 4000.321 Schraube 3015.083 Wippe unten 3017.056.CO Winkelhebel 3015.082 Wippe 8200 Moebius 8200 05/2025...
- Seite 11 TECHNISCHE ANLEITUNGEN TA_6003.D 3905.069 Winkelhebelraste Den Federarm spannen. 4000.312 Schraube 4000.328 Schraube 8200 Moebius 8200 3601.117.G Batteriehalter (+) 4000.244 Schraube 3622.042 Stator 3715.103.RK Rotor 3147.056.CO Zwischenrad 3122.059.CO Kleinbodenrad 3136.164.CO Zentrumsekundenrad (Aig.) 05/2025...
- Seite 12 TECHNISCHE ANLEITUNGEN TA_6003.D 2020.180.G Räderwerkbrücke 4000.279 Schraube 4000.279 Schraube 4000.279 Schraube 9014 Moebius 9014 3621.060.RK Spule Achtung: Spule nur am grauen Spulenkern halten. 3603.075 Isolation für Batterie 3603.074 Isolation für (-) Bügel 3601.116 Bügel - 3612.270.RK Elektronikmodul 4000.318 Schraube 05/2025...
- Seite 13 TECHNISCHE ANLEITUNGEN TA_6003.D 2130.168.G.M01.6003D Halteplatte für Elektronikmodul 4000.102 Schraube 4000.102 Schraube 4000.102 Schraube 3600.031.HGF Batterie 373 (Ø 9.45 x 1.65) 9020 Moebius 9020 9020 Moebius 9020 05/2025...
- Seite 14 TECHNISCHE ANLEITUNGEN TA_6003.D 3305.344.CO Minutenrohr (Aig.) 9020 Moebius 9020 3004.253.FI Zeigerstellrad 3004.252.FI Zwischen- Zeigerstellrad 3007.087.CO Wechselrad 3301.334.CO Stundenrad (Aig.) 3315.001 Friktionsfeder 3147.084 Datumzwischenrad 3004.235 Datumanzeiger- Mitnehmerrad D 3504.239.AA.1.A Datumsanzeiger (T3, G3) Einbuchtung im Disc bei 3 Uhr. 3500.077 Datumraste 8200 Moebius 8200 05/2025...
- Seite 15 TECHNISCHE ANLEITUNGEN TA_6003.D 3905.103 Feder für Datumraste 2130.217 Halteplatte für Datumanzeige 4000.300 Schraube 4000.300 Schraube 4000.300 Schraube 05/2025...
- Seite 16 TECHNISCHE ANLEITUNGEN TA_6003.D Measurement Spulenisolation infinite Spulenwiderstand Werk (min./max.) 1610 - 1810 Ohm Stellwelle in Pos.III, 60s Messintervall. (typ./max.) 0.10 / 0.30µA 05/2025...
- Seite 17 TECHNISCHE ANLEITUNGEN TA_6003.D Stellwelle in Pos. I, Kalender nicht im Eingriff, 60s Messintervall. (typ./max.) 1.03 / 1.85 µA 60s Messintervall -10 .. +20 s/mth Untere Funktionsspannungsgrenze <1.20 V Batteriespannung typ 1.5V 05/2025...
