Ronda 7004.N Technische Anleitung

Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
A
B
C
10/2013 U
RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch
Technische Anleitung 7004.N
2000.669.G

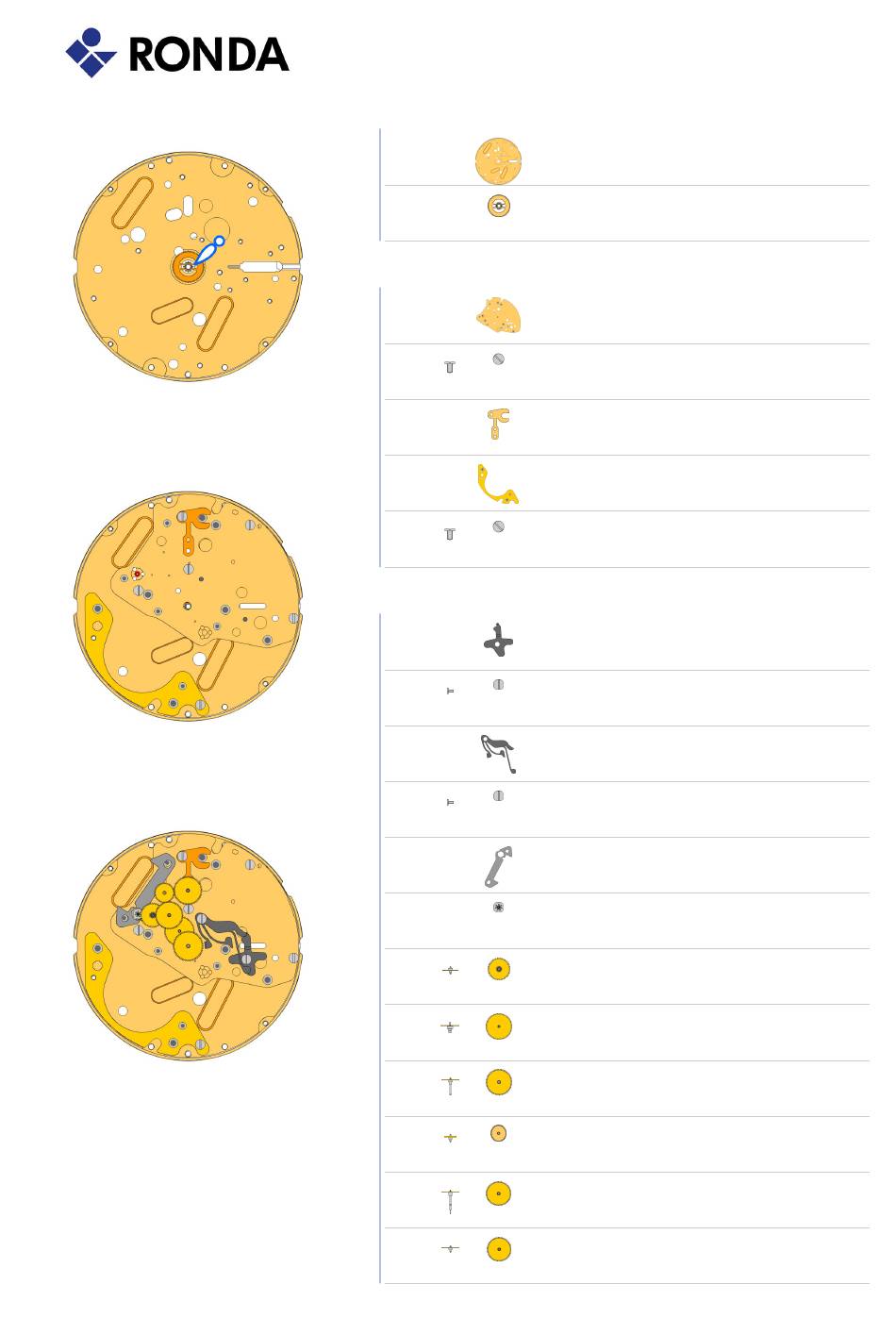

Werkplatte
1.
3305.363.CO
Minutenrohr mit Mitnehmer B (Aig.1)
2.
2030.028.CO
Zentrumsbrücke
3.
Zentrumsbrücke gehalten durch 3 Schrauben 4000.250.
4000.250
Schraube
4.
3406.039
Schleppfeder
5.
Schleppfeder gehalten durch 1 Schraube 4000.250.
2130.181.CO
Kombinierte Halteplatte
6.
Kombinierte Halteplatte gehalten durch 1 Schraube 4000.250.
4000.250
Schraube
7.
3016.028
Hebel für Winkelhebel
8.
Hebel für Winkelhebel gehalten durch 1 Schraube 4000.249.
4000.249
Schraube
9.
3016.027
Stopphebel
Stopphebel gehalten durch 1 Schraube 4000.249.
10.
4000.249
Schraube
11.
3622.044
Stator
12.
3715.105.RK
Rotor
13.
3147.060.CO
Zwischenrad
14.
3122.070.CO
Kleinbodenrad
15.
3136.174.CO
Zentrumsekundenrad (Aig.1)
16.
3004.203.CO
Sekundenzwischenrad
17.
3136.182.CO
Kleine Sekundenradwelle
18.
3136.173.CO
Zentrumsekundenrad (Aig.1)
19.
