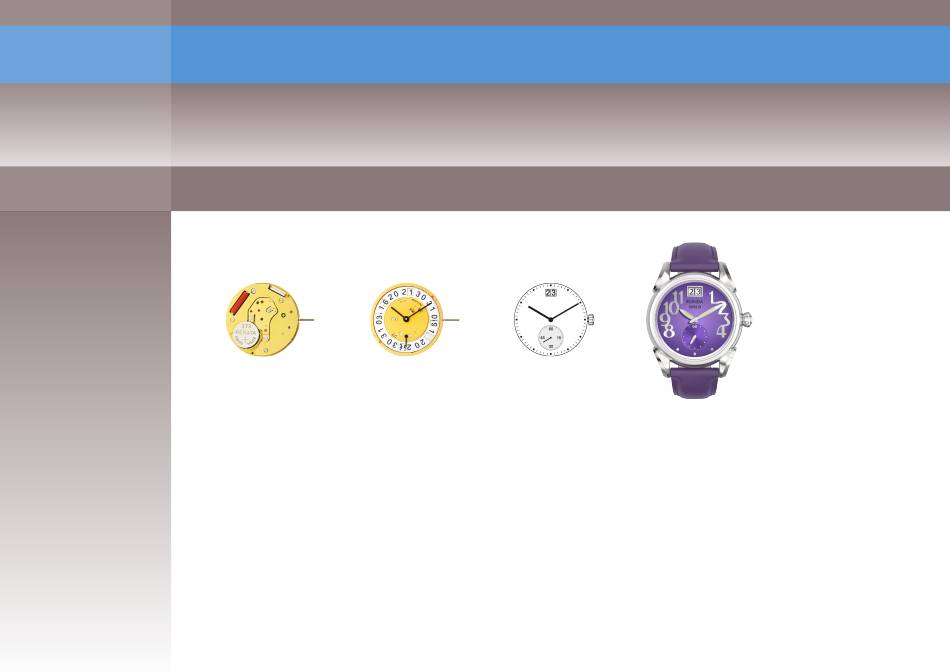

RONDA normtech 700 & 6000
Lange Batterielaufzeit und spezielle Funktionen
Kaliber 6004.B – 11½'''
Produktespezifikationen
Analog-Quarzuhrwerk
Linie
Kaliber
Werkgrösse
Version
Swiss Made
Swiss Parts
Standard Batterie Laufzeit
Zeigerwerkhöhe
Spezielle Merkmale
– Reparierbares Metalluhrwerk
normtech
– Energieeinsparungs-Funktion bei gezogener Stellwelle:
Reduktion des Stromverbrauchs um ca. 70%
6004.B
11½'''
5 Steine / vergoldet
1 Steine / vernickelt
40 Monate
1
Datum: 13.09.2020
www.ronda.ch
Seite: 1
Verwandte Anleitungen für Ronda normtech 700
Inhaltszusammenfassung für Ronda normtech 700
- Seite 1 RONDA normtech 700 & 6000 Lange Batterielaufzeit und spezielle Funktionen Kaliber 6004.B – 11½''' Produktespezifikationen Spezielle Merkmale Analog-Quarzuhrwerk – Reparierbares Metalluhrwerk Linie normtech – Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% Kaliber 6004.B Werkgrösse 11½''' Version Swiss Made...
-
Seite 2: Funktionen
Kaliber 6004.B – 11½''' RONDA normtech Funktionen Technische Spezifikationen – Grossdatum Gesamtabmessung 26.00 mm – Kleine Sekunde Werksitz 25.60 mm – 2 Zeiger Werkhöhe 3.30 mm Höhe über Standard Batterie 3.30 mm Höhe der Werkauflage 0.60 mm Stellwellenhöhe 1.80 mm Stellwellen-Weg 0.90 mm... - Seite 4 Rallonge de tige / Stellwelle Verlängerung / Stem extension Released No. d'article Stem (dimensions / forces) Artikelnummer Tolerance (min) Part number 10:1 (A3) Scale 3000.040 12.00 1.90 2.60 0.90 0.90 1.35 6003.B, 6003.D, 6004.B, Sous réserve de modifications Aenderungen vorbehalten RONDA Modifications reserved 6004.D 5030.021...
- Seite 5 Kal. 1019 Sie haben sich für eine Uhr entschieden, in der durch den Uhrenhersteller ein Uhrwerk von Ronda eingebaut wur- de. Bitte beachten Sie, dass unter der Marke Ronda weder Pos. I Ruhestellung (Uhr läuft) Uhren produziert noch am Markt vertrieben werden.
- Seite 6 Halteplatte für Stellwelle gehalten durch 1 Schraube 4000.312. 4000.312 Schraube 3622.042 Stator Markierung |Z| auf Stator. 3715.103.RK Rotor 3147.056.CO Zwischenrad 3122.059.CO Kleinbodenrad 3136.163.CO Zentrumsekundenrad kurz 3136.167.CO Kleines Sekundenrad (Aig.1) 10/2013 U RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 7 Elektronikmodul gehalten durch 1 Schraube 4000.318. Elektronische Messungen können nun vorgenommen werden. 4000.318 Schraube 2130.168.G.M01.6004B Deckplatte für Elektronikmodul Deckplatte für Elektronikmodul gehalten durch 3 Schrauben 4000.102. 4000.102 Schraube 3600.031.HGF Batterie 373 10/2013 U RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 8 Schraube 3004.182.FI Zeigerstellrad Mit Moebius 9020 ölen. 3004.183.FI Zwischen-Zeigerstellrad 3305.307.CO Minutenrohr mit Mitnehmer (Aig.1, geschlossen) 3007.073.CO Wechselrad 3301.272.CO Stundenrad (Aig.1) 3315.001 Friktionsfeder 3004.187 Datumanzeiger-Mitnehmerrad 3500.061 Datumraste 10/2013 U RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 9 Halteplatte für Datum-Mechanismus Halteplatte für Datum-Mechanismus gehalten durch 3 Schrauben 4000.312. 4000.312 Schraube 3506.075.G Träger für Zifferblatt 8200 Moebius 8200 9014 Moebius 9014 Jismaa 124 9020 Moebius 9020 10/2013 U RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 10 1.85 µA Gang -10s/M. .. +20s/M. 1.20 V Untere Funktionsspannungsgrenze Stellwelle in Position III, 60 s Messintervall: 0.10 µA Typischer Verbrauch Maximaler Verbrauch 0.30 µA 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 1...
- Seite 11 Elektronische Messungen 6004.B 1.61 kΩ .. 1.81 kΩ Spulenwiderstand M1 ∞ kΩ Spulenisolation M1 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 2...
- Seite 12 Halteplatte für Stellwelle gehalten durch 1 Schraube 4000.312. 4000.312 Schraube 3622.042 Stator Markierung |Z| auf Stator. 3715.103.RK Rotor 3147.056.CO Zwischenrad 3122.059.CO Kleinbodenrad 3136.163.CO Zentrumsekundenrad kurz 3136.167.CO Kleines Sekundenrad (Aig.1) 10/2013 N RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 13 Elektronikmodul gehalten durch 1 Schraube 4000.318. Elektronische Messungen können nun vorgenommen werden. 4000.318 Schraube 2130.168.G.M01.6004B Deckplatte für Elektronikmodul Deckplatte für Elektronikmodul gehalten durch 3 Schrauben 4000.102. 4000.102 Schraube 3600.031.HGF Batterie 373 10/2013 N RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 14 Schraube 3004.182.FI Zeigerstellrad Mit Moebius 9020 ölen. 3004.183.FI Zwischen-Zeigerstellrad 3305.307.CO Minutenrohr mit Mitnehmer (Aig.1, geschlossen) 3007.073.CO Wechselrad 3301.272.CO Stundenrad (Aig.1) 3315.001 Friktionsfeder 3004.187 Datumanzeiger-Mitnehmerrad 3500.061 Datumraste 10/2013 N RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 15 Halteplatte für Datum-Mechanismus Halteplatte für Datum-Mechanismus gehalten durch 3 Schrauben 4000.312. 4000.312 Schraube 3506.075.G Träger für Zifferblatt 8200 Moebius 8200 9014 Moebius 9014 Jismaa 124 9020 Moebius 9020 10/2013 N RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 16 1.85 µA Gang -10s/M. .. +20s/M. 1.20 V Untere Funktionsspannungsgrenze Stellwelle in Position III, 60 s Messintervall: 0.10 µA Typischer Verbrauch Maximaler Verbrauch 0.30 µA 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 1...
- Seite 17 Elektronische Messungen 6004.B 1.61 kΩ .. 1.81 kΩ Spulenwiderstand M1 ∞ kΩ Spulenisolation M1 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 2...
