17 Dec 2010

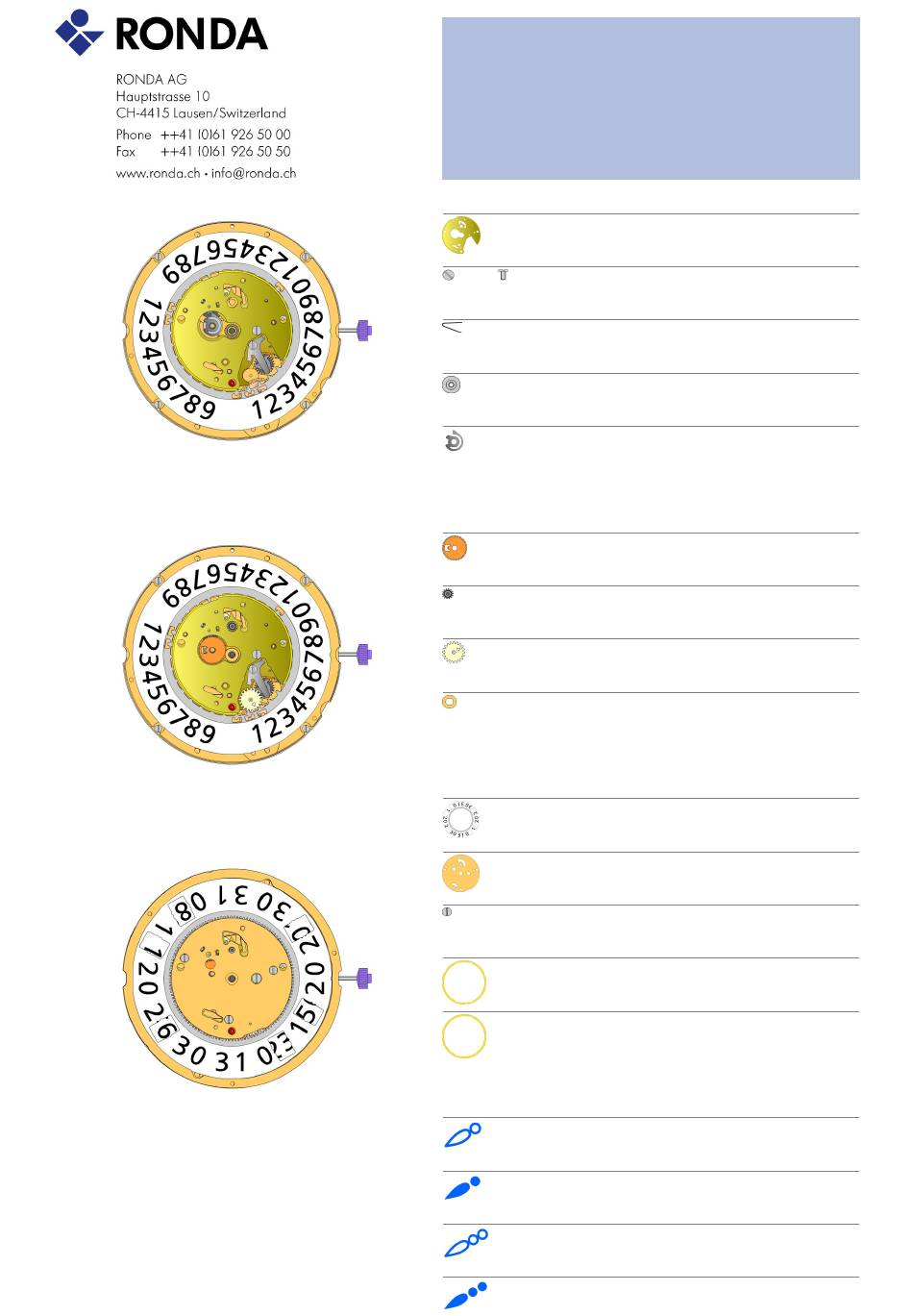

Technische Anleitung 7004.N
Werkaufbau
68.
2130.192
Halteplatte für Datumanzeige
Mit 1 Schraube 4000.250 festschrauben.
69.
4000.250
Schraube
70.
3905.064
Feder für Datumsraste
Bauen Sie die Feder in das Fenster der Halteplatte, bei der
Datumsraste.
71.
3907.047
Flansch tages Finger
"Einer Anzeiger mittels Schnellschaltung 30 Tage drehen, Stellewelle
ziehen und in der Zeigerstellung langsam drehen bis das Datum springt
- nach dem Sprung sofort stoppen! Die kleine Einbuchtung des Einer
Anzeigers muss wieder über der Stellwelle liegen."
72.
3004.211
Tages Finger
"Day finger wie abgebildet montieren, so dass er möglichst die
Verzahnung auf dem Nocken berührt. So kann der Abstand
Schaltung zwischen day and date minimiert werden."
73.
3004.212
Tagesmitnehmerrad
Das Days driving wheel auf dem Day finger einhängen. Dabei dieses
Rad eher im Gegenuhrzeigersinn drehen, damit der dayfinger nicht der
Kontakt zur Verzahnung des Nocken verliert.
74.
3401.082.FI
Tagesanzeigetrieb
75.
3147.062
Zehnerzwischenrad
76.
3315.003
Friktionsfeder für Stundenrad
77.
3504.231.AD.1.A Zehner Anzeiger (Standard)
Fetten Sie die Zähne des Zehner Anzeiger mit Moebius 8200. Die
kleine Einbuchtungen auf der Scheibenaussenseite muss sich genau
bei der Stellwelle (3 Uhr) befinden.
78.
2130.193.G
Halteplatte für Datum-Mechanismus (12h)
Mit 3 Schrauben 4000.320 festschrauben.
79.
4000.320
Schraube
80.
3506.077.G
Zwischenträger für Zifferblatt
81.
3506.076.G
Träger für Zifferblatt
82.
9010.000
Moebius 8200
Es kann auch Microgliss D5 verwendet werden
83.
9014.000
Moebius 9014
Alle Rubinlager mit Moebius 9014 ölen.
84.
9018.000
Jismaa 124
Es kann auch Fett Moebius oder Microgliss D5 verwendet werden
85.
9020.000
Moebius 9020
der
