Ronda 7004.P Bedienungsanleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
A
B
C
10/2013 M
RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch

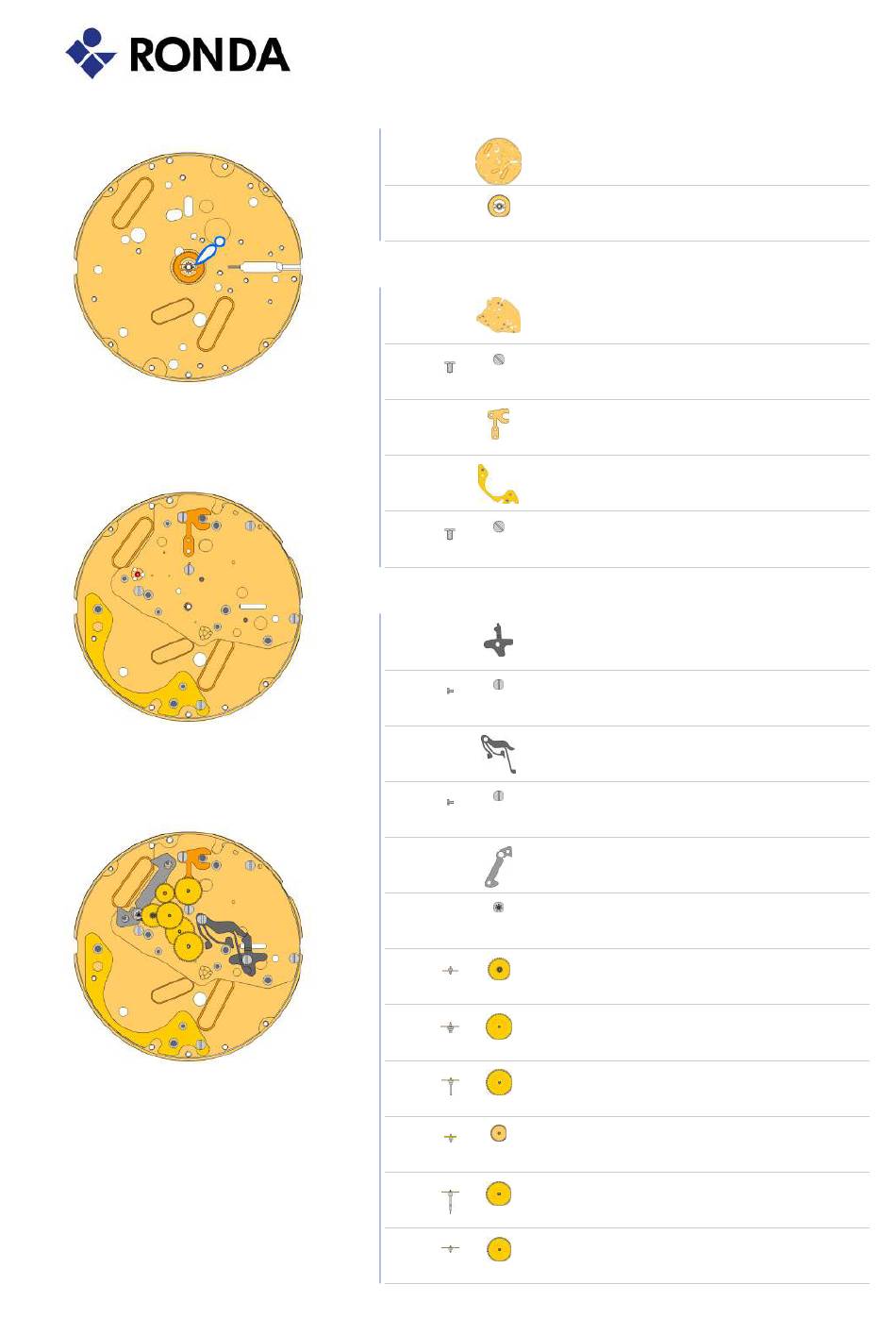

Instructions techniques 7004.P
2000.669.G
Platine dessous
1.
3305.363.CO
Chaussée avec entraoneur B (Aig.1)
2.
2030.028.CO
Pont de centre
3.
Pont de centre tenue par 4 vis 4000.250.
4000.250
Vis
4.
3406.039
Ressort-friction
5.
Ressort-friction tenue par 1 vis 4000.250.
2130.181.CO
Plaque de maintien combinée
6.
Plaque de maintien combinée tenue par 1 vis 4000.250.
4000.250
Vis
7.
3016.028
Levier de tirette
8.
Levier de tirette tenue par 1 vis 4000.249.
4000.249
Vis
9.
3016.027
Levier stop
Levier stop tenue par 1 vis 4000.249.
10.
4000.249
Vis
11.
3622.044
Stator
12.
3715.105.RK
Rotor
13.
3147.060.CO
Roue intermédiaire
14.
3122.070.CO
Roue moyenne
15.
3136.174.CO
Roue de seconde au centre (Aig.1)
16.
3004.203.CO
Renvio seconde
17.
3136.182.CO
Axe de petit seconde
18.
3136.173.CO
Roue de seconde au centre (Aig.1)
19.
1
loading

Verwandte Anleitungen für Ronda 7004.P

Inhaltszusammenfassung für Ronda 7004.P

  • Seite 13 Stopphebel gehalten durch 1 Schraube 4000.249. 4000.249 Schraube 3622.044 Stator 3715.105.RK Rotor 3147.060.CO Zwischenrad 3122.070.CO Kleinbodenrad 3136.174.CO Zentrumsekundenrad (Aig.1) 3004.203.CO Sekundenzwischenrad 3136.182.CO Kleine Sekundenradwelle 3136.173.CO Zentrumsekundenrad (Aig.1) 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 14 Elektronikmodul gehalten durch 5 Schrauben 4000.250. 4000.250 Schraube 3603.081 Zwischenstück 2130.183.G.7004P Deckplatte für Elektronikmodul Deckplatte für Elektronikmodul gehalten durch 4 Schrauben 4000.244. 4000.244 Schrauben 3600.032.HGF Batterie 381 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 15 Deckplatte für Stelleinrichtung gehalten durch 4 Schrauben 4000.305. 4000.305 Schrauben 3000.194.CO Stellwelle 3004.204 Zwischen-Zeigerstellrad 3007.079.CO Minutenrad 2130.185 Wechselradbrücke Wechselradbrücke gehalten durch 1 Schraube 4000.278. 4000.278 Schraube 3301.296.CO Stundenrad (Aig.1) 3147.066.CO Datumkorrektor Zwischenrad 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 16 Datumkorrektur Feder gehalten durch 1 Schraube 4000.244. 3905.066 Feder für Tages Rechenhebel Den Federarm spannen. 3500.069 Tagesraste Den Federarm spannen. 3500.068 Datumraste 3504.234.A6.1.A Einer Anzeiger (Standard) Einbuchtung im Disc bei 3 Uhr. 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 17 4000.320. 4000.320 Schraube 3506.077.G Zwischenträger für Zifferblatt Polierte Version als erstes. 3506.076.G Träger für Zifferblatt 8200 Moebius 8200 9014 Moebius 9014 Jismaa 124 9020 Moebius 9020 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 18 3.10 µA Gang -10s/M. .. +20s/M. 1.20 V Untere Funktionsspannungsgrenze Stellwelle in Position III, 60 s Messintervall: 0.10 µA Typischer Verbrauch Maximaler Verbrauch 0.30 µA 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 1...
