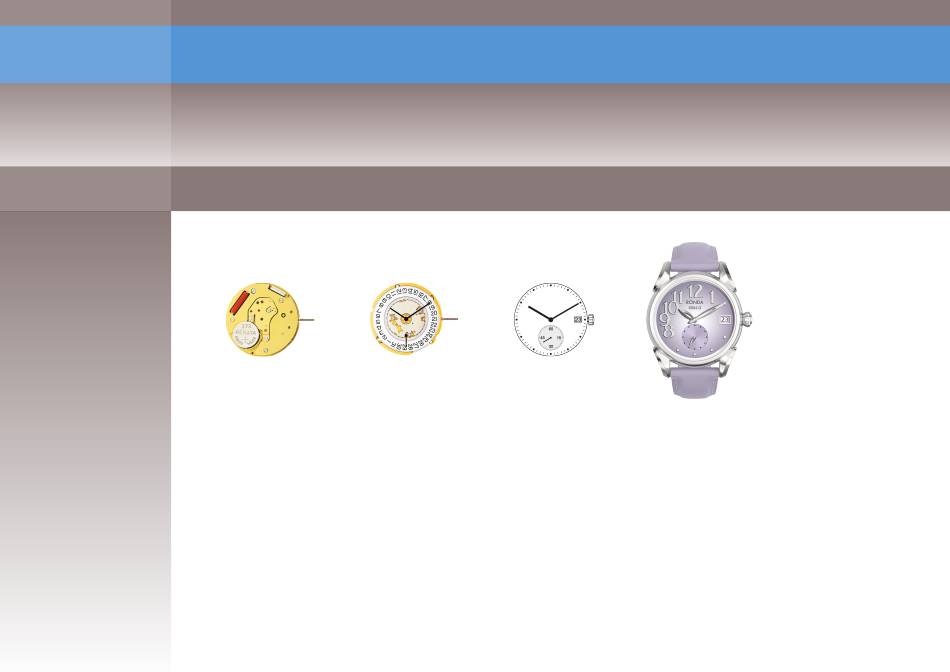

RONDA normtech 700 & 6000
Lange Batterielaufzeit und spezielle Funktionen

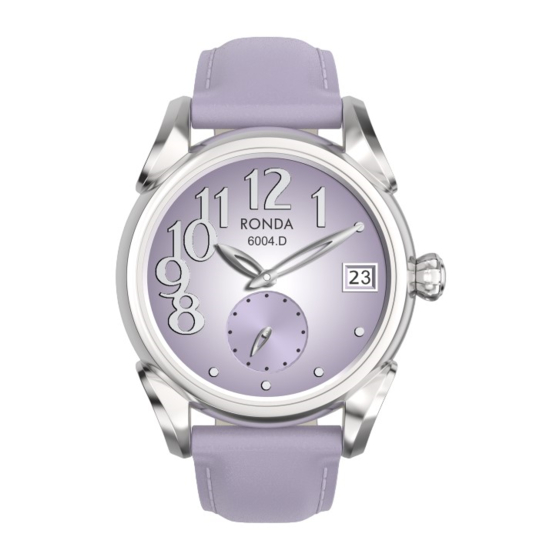

Kaliber 6004.D – 11½'''
Produktespezifikationen
Analog-Quarzuhrwerk
Linie
Kaliber
Werkgrösse
Version
Swiss Made
Standard Batterie Laufzeit
Zeigerwerkhöhe
Spezielle Merkmale
– Reparierbares Metalluhrwerk
normtech
– Energieeinsparungs-Funktion bei gezogener Stellwelle:
Reduktion des Stromverbrauchs um ca. 70%
6004.D
11½'''
5 Steine / vergoldet
40 Monate
1
Datum: 26.11.2020
www.ronda.ch
Seite: 1
Werbung
Verwandte Anleitungen für Ronda 585
Inhaltszusammenfassung für Ronda 585
- Seite 1 RONDA normtech 700 & 6000 Lange Batterielaufzeit und spezielle Funktionen Kaliber 6004.D – 11½''' Produktespezifikationen Spezielle Merkmale Analog-Quarzuhrwerk – Reparierbares Metalluhrwerk Linie normtech – Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% Kaliber 6004.D Werkgrösse 11½''' Version Swiss Made...
-
Seite 2: Funktionen
Kaliber 6004.D – 11½''' RONDA normtech Funktionen Technische Spezifikationen – Datum Gesamtabmessung 26.00 mm – Kleine Sekunde Werksitz 25.60 mm – 2 Zeiger Werkhöhe 2.50 mm Höhe über Standard Batterie 2.50 mm Höhe der Werkauflage 0.60 mm Stellwellenhöhe 1.00 mm Stellwellen-Weg 0.90 mm... - Seite 4 Dial thickness according to hand fitting heights Issued 23 Nov 2006 Cadran 13 Mär 2012 Modified ÄA 11870 Zifferblatt 11½''' Released Dial Tolerance +/- 20 µm Scale 5 : 1 (A4V) Sous réserve de modifications Aenderungen vorbehalten RONDA 6004.D Modifications reserved No. 5010.763...
- Seite 5 Rallonge de tige / Stellwelle Verlängerung / Stem extension Released No. d'article Stem (dimensions / forces) Artikelnummer Tolerance (min) Part number 10:1 (A3) Scale 3000.040 12.00 1.90 2.60 0.90 0.90 1.35 6003.B, 6003.D, 6004.B, Sous réserve de modifications Aenderungen vorbehalten RONDA Modifications reserved 6004.D 5030.021...
- Seite 6 Kal. 1019 Sie haben sich für eine Uhr entschieden, in der durch den Uhrenhersteller ein Uhrwerk von Ronda eingebaut wur- de. Bitte beachten Sie, dass unter der Marke Ronda weder Pos. I Ruhestellung (Uhr läuft) Uhren produziert noch am Markt vertrieben werden.
- Seite 7 Schraube 4000.321 Schraube 4000.321 Schraube 3015.083 Wippe unten Wippe unten unter Schiebetrieb einfügen. 3017.056.CO Winkelhebel 3015.082 Wippe Den Federarm spannen. 8200 Moebius 8200 TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 8 Batteriehalter (+) 4000.244 Schraube 3622.042 Stator Markierung "Z" auf Stator. 3715.103.RK Rotor 3147.056.CO Zwischenrad 3122.059.CO Kleinbodenrad 3136.168.CO Kleines Sekundenrad Aig. 3136.163.CO Zentrumsekundenrad kurz Aig. TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 9 Achtung: Spule nur am grauen Spulenkern halten. 3603.075 Isolation für Batterie 3603.074 Isolation für (-) Bügel 3601.116 Bügel - 3612.181 Elektronikmodul 4000.318 Schraube TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 10 Batterie 373 (Ø 9.45 x 1.65) 9014 / 9020 Moebius 9014 / Moebius 9020 1x Moebius 9014 / 5x Moebius 9020 9020 Moebius 9020 TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 11 Zwischen- Zeigerstellrad 3007.087.CO Wechselrad 3301.335.CO Stundenrad Aig. 3315.001 Friktionsfeder 3147.084 Datumzwischenrad 3004.235 Datumanzeiger- Mitnehmerrad D 3504.239.AA.1.A Datumsanzeiger (T3, G3) 3500.077 Datumraste 8200 Moebius 8200 TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 12 Technische Anleitungen | TA_6004.D 3905.103 Feder für Datumraste Die Feder vorfetten und einfügen. 2130.217 Halteplatte für Datumanzeige 4000.300 Schraube 4000.300 Schraube 4000.300 Schraube TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
- Seite 13 Technische Anleitungen | TA_6004.D Measurement Spulenisolation M infinite Spulenwiderstand Werk (min./max.) 1610 - 1810 Ohm (3621.060.RK) Stellwelle in Pos. III, 60s Messintervall. (typ./max.) 0.10 / 0.30µA TA_6004.D - ab Code A RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
