EX-1186HMVS-2
3. Aufbau & Anschlüsse

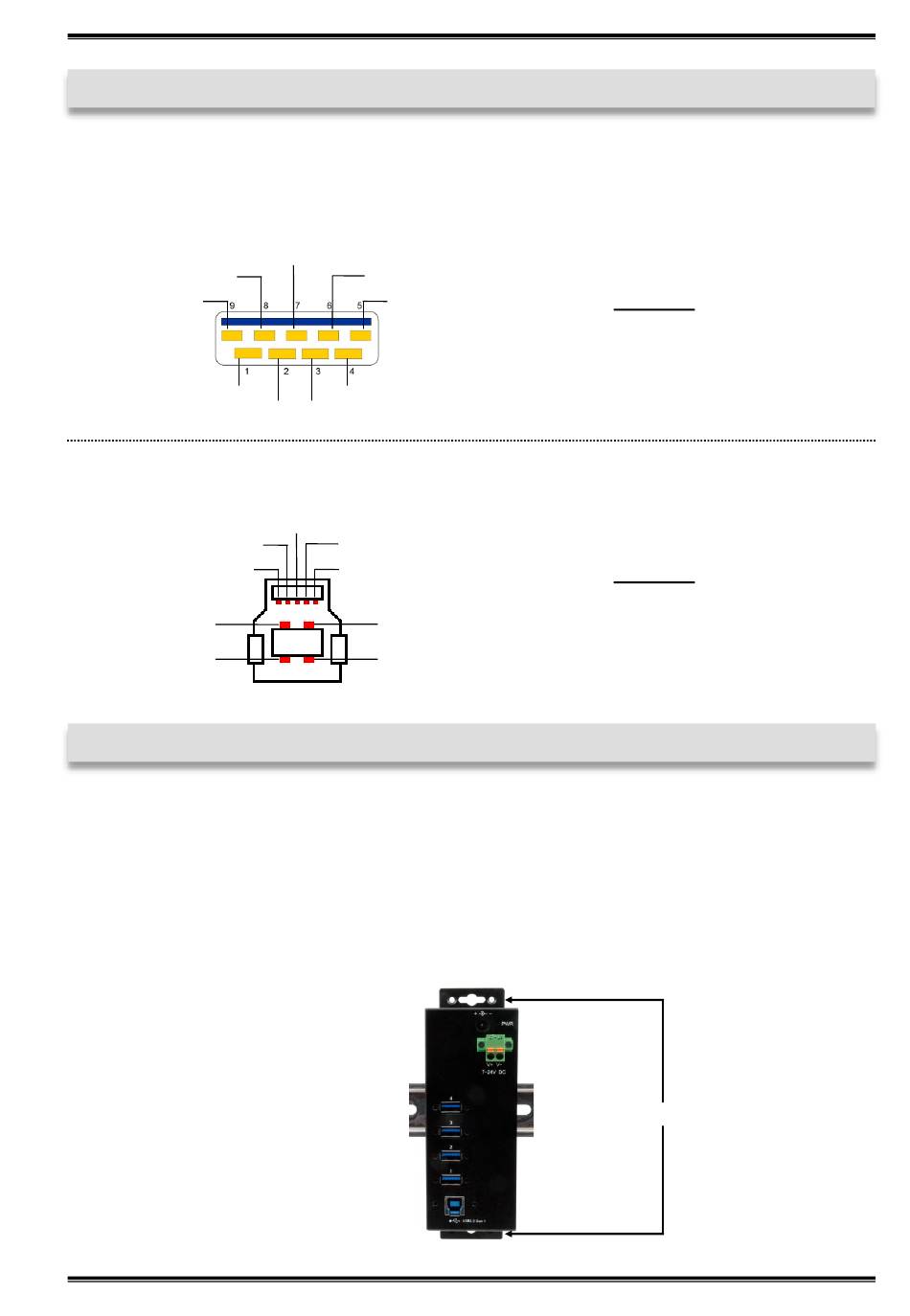

3.2 Anschlüsse
USB 3.2 Gen 1 A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.2 Gen 1 B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-1186HMVS-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie die EX-1186HMVS-2 mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene
oder mit der Wandmontagehalterung an eine Wand.
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Montage an Tragschiene
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Löcher für Wandmontage
