Sirona C2+ Installationsvoraussetzungen Seite 9

Sirona Dental Systems GmbH
Installationsvoraussetzungen C2
Versorgungsleitungen im Anschlussfeld
• Beachten Sie die nationalen Vorschriften zur
Elektroinstallation (z. B. VDE 0100, VDE 0100,
Teil 710).
• Beachten Sie die nationalen Vorschriften zur
Wasserinstallation (z. B. EN 1717, DIN 1988) und zur
Abwasserinstallation (z. B. EN 12056-1).
• Für Saugleitung Angaben der Installationsanleitung
Saugmaschinen beachten.

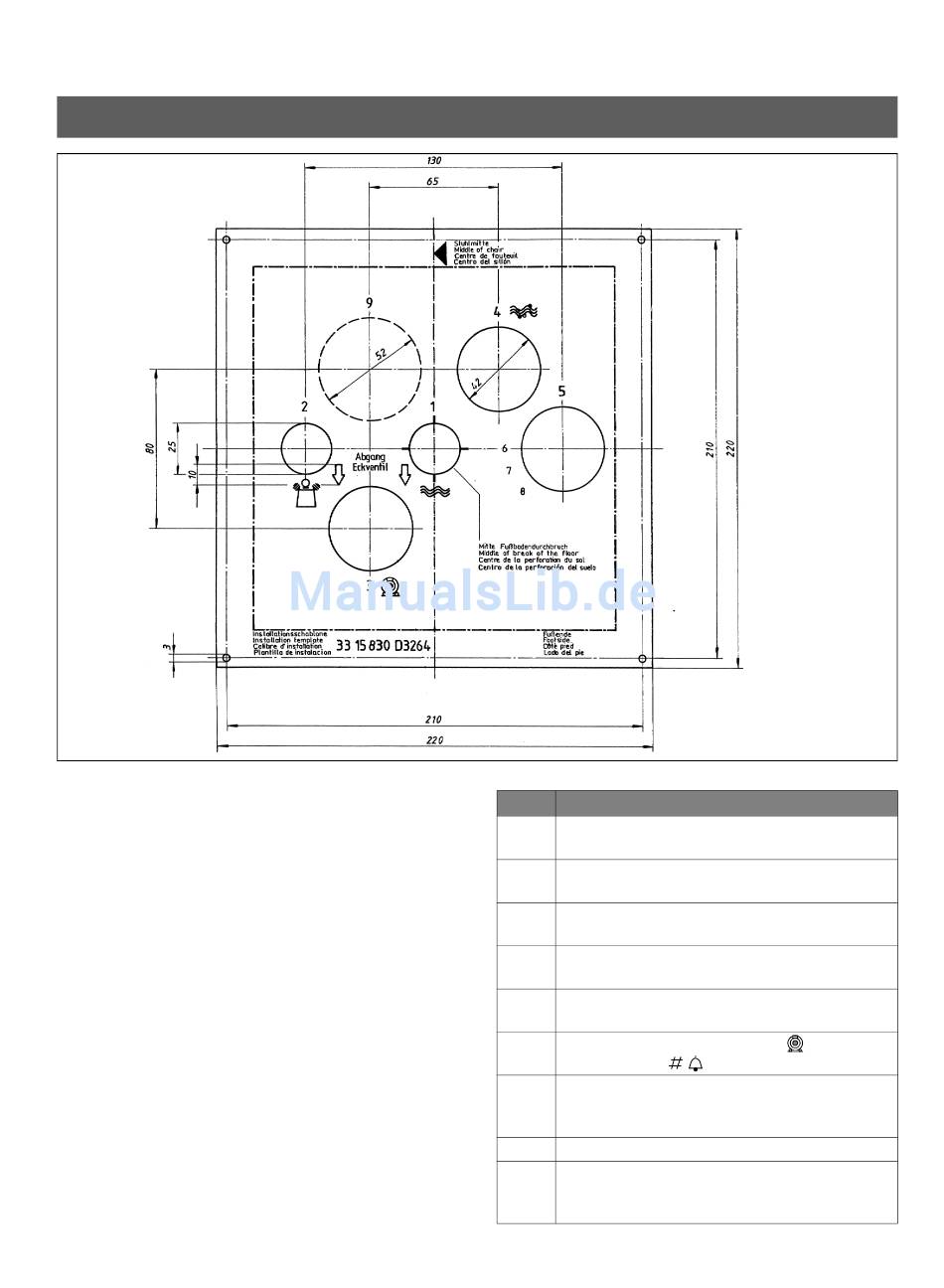

• Zum Fixieren der Rohrenden im Installationsfeld
empfehlen wir eine Installationsschablone. Diese
können Sie unter REF 33 15 830 bei Sirona bestellen.
Mit Hilfe obiger Skizze (nicht maßstäblich!) kann im
Bedarfsfall die Schablone auch selbst angefertigt
werden.
58 71 665 D3370
D3370.021.02.07.01
+ +
, M1
Tabelle 1: Versorgungsleitungen
Pos. Beschreibung
1 Wasserzufluss Rohr 10x1mm
Eckventil Ausgang 3/8"
2 Druckluftzuführung Rohr 10x1mm Eckventil
Ausgang 3/8"
3 Saugleitung DN40 HT-PP DIN 19560
(Polypropylen, Innendurchmesser 36,5mm!)
4 Wasserabfluss DN40 HT-PP DIN 19560
(Polypropylen, Innendurchmesser 36,5mm!)
5 Installationsrohr, DN40 HT-PP DIN 19560
(Polypropylen 40mm!)
6 Steuerleitung Saugmaschine (
Rufleitungen (
7 Netzleitung 3x1,5mm
Sicherung: 16A träge
Empfehlung: Sicherungsautomat Typ B
8 entfällt
9 Installationsrohr (oder entsprechenden
Flachkanal) für Zusatzbedarf z. B. für
Anschlussleitung zur Praxisvernetzung
1 Vorbereitungen
)und
2
) 3x1,5mm
,
2
9
