3. Mechanischer Aufbau

Das Spa Touch Control besteht aus der Display-Baugruppe, der
bauseits anzubringenden Montagewanne mit 2 Befestigungs-
bohrungen für die Display-Baugruppe mit hinterschweißten M4-
Muttern, und der Abdeckblende.
Die Display-Baugruppe ist in Sandwich-Bauweise aufgebaut.
Der eigentliche Touch Screen ist durch einen Rahmen gesteckt
und auf der Rückseite mit der Elektronikplatine zu einer kompak-
ten Einheit verbunden. Die Platine trägt u.a. den kombinierten
Systemstecker für die 12 VAC-Stromversorgung und den
RS485-2-Draht-Bus.
Nach dem Anbringen der Montagewanne (s. Kap. „Wandmon-
tage") wird die Display-Baugruppe mit den beiden M4-Senkkopf-
schrauben auf dem Flansch der Einbauwanne befestigt. Den
frontseitigen Abschluss bildet die schwarz eloxierte Aluminium-
blende, die auf den Rahmen vollflächig oder unter Zuhilfenahme
der vier vorgesehene Klebepunkte befestigt wird (s. Kap.
„Wandmontage".

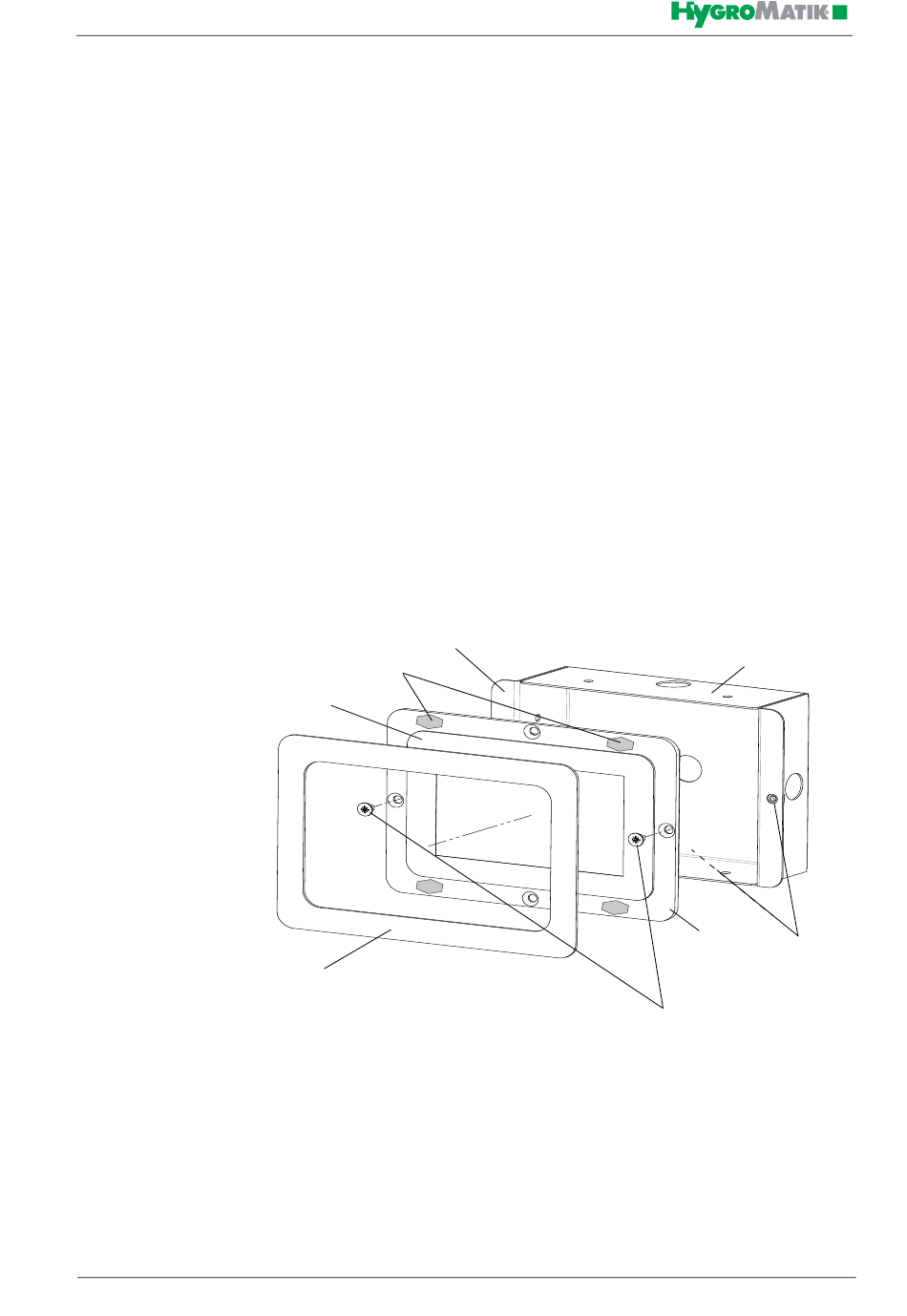

Klebepunkte
Display-Baugruppe
Blende
Flansch
SPA
Einbauwanne
Rahmen
M4-
Gewinde
Befestigungsschrauben
