5. Elektrischer Anschluss

5.1 Anschlussprinzip (Spa Touch Control -
Seite)
Zur Verbindung des Spa Touch Control mit dem Dampfgenera-
tor wird ein bauseits verlegtes Cat.5-Steuerkabel benötigt, das
sowohl für die 12 VAC-Versorgung als auch für den RS485-2-
Draht-Bus verwendet wird. Die max. Kabellänge beträgt 50 m.
Zum Anschluss wird ein 20 cm langes Adapterkabel mitgeliefert,
welches über die ebenfalls mitgelieferte RJ45-Kupplung die Ver-
längerung des festverlegten Cat.5-Steuerkabels erlaubt, sofern
dieses mit einem RJ45-Stecker abgeschlossen ist.
Alternativ dazu kann das verlegte Cat.5-Steuerkabel auch direkt
an dem Spa Touch Control angeschlossen werden. Dazu ist der
4-polige Systemstecker des Adapterkabels zu verwenden. Da
der Stecker Federzugklemmen aufweist, ist der Abbau vom
Adapterkabel zerstörungsfrei möglich.

5.1.1 Anschlussarten

Anschlussart 1: Verwendung des Adapterkabels
Adapterkabel Cat.5 auf Systemstecker
Cat.5-
Steuerkabel (bauseits)
zum
Dampfgenerator

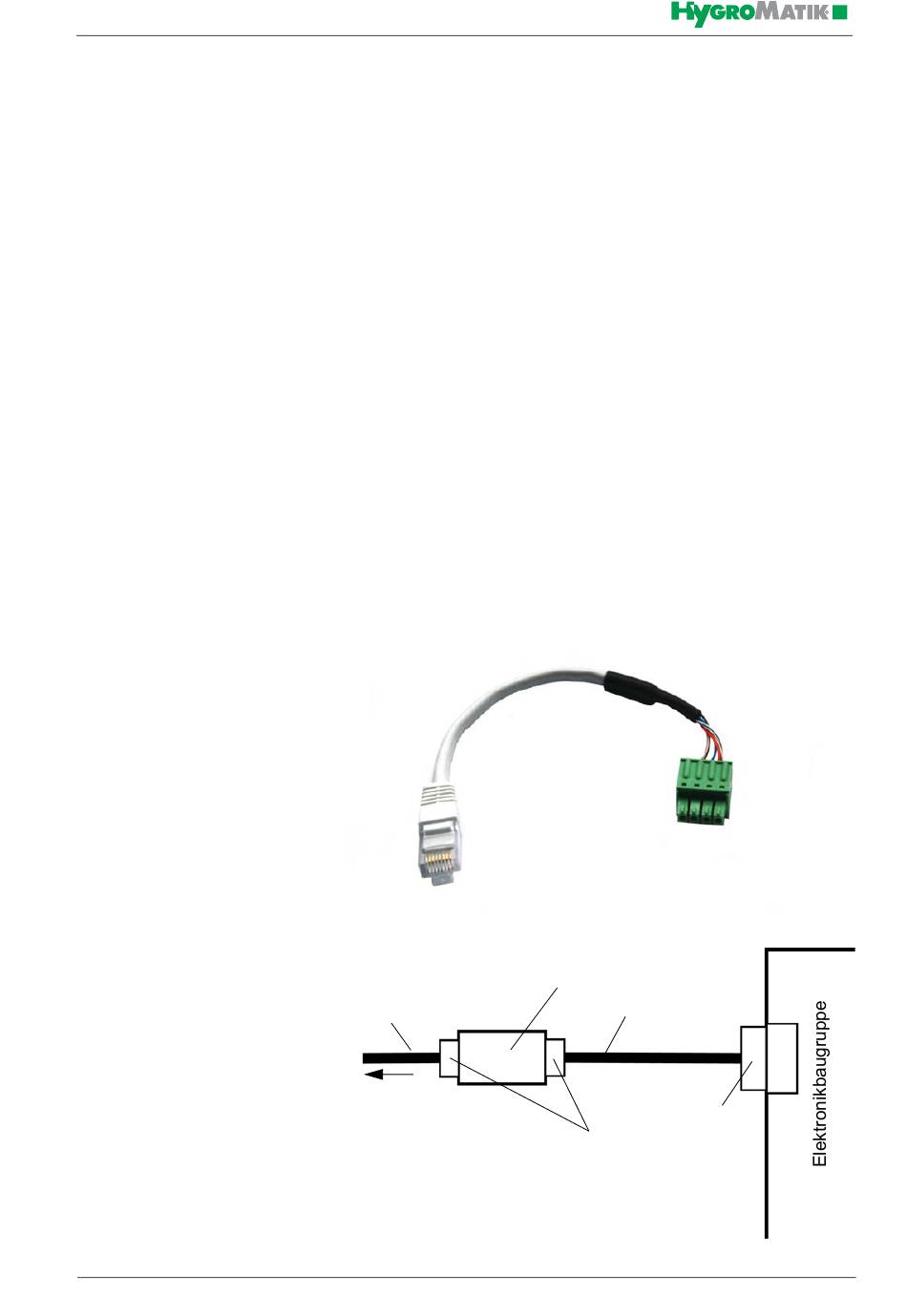

Prinzipdarstellung des Spa Touch Control-
Anschlusses über Adapterkabel
RJ45-
Kupplung
Adapterkabel
Systemstecker
RJ45-Stecker
SPA
