2. Überblick

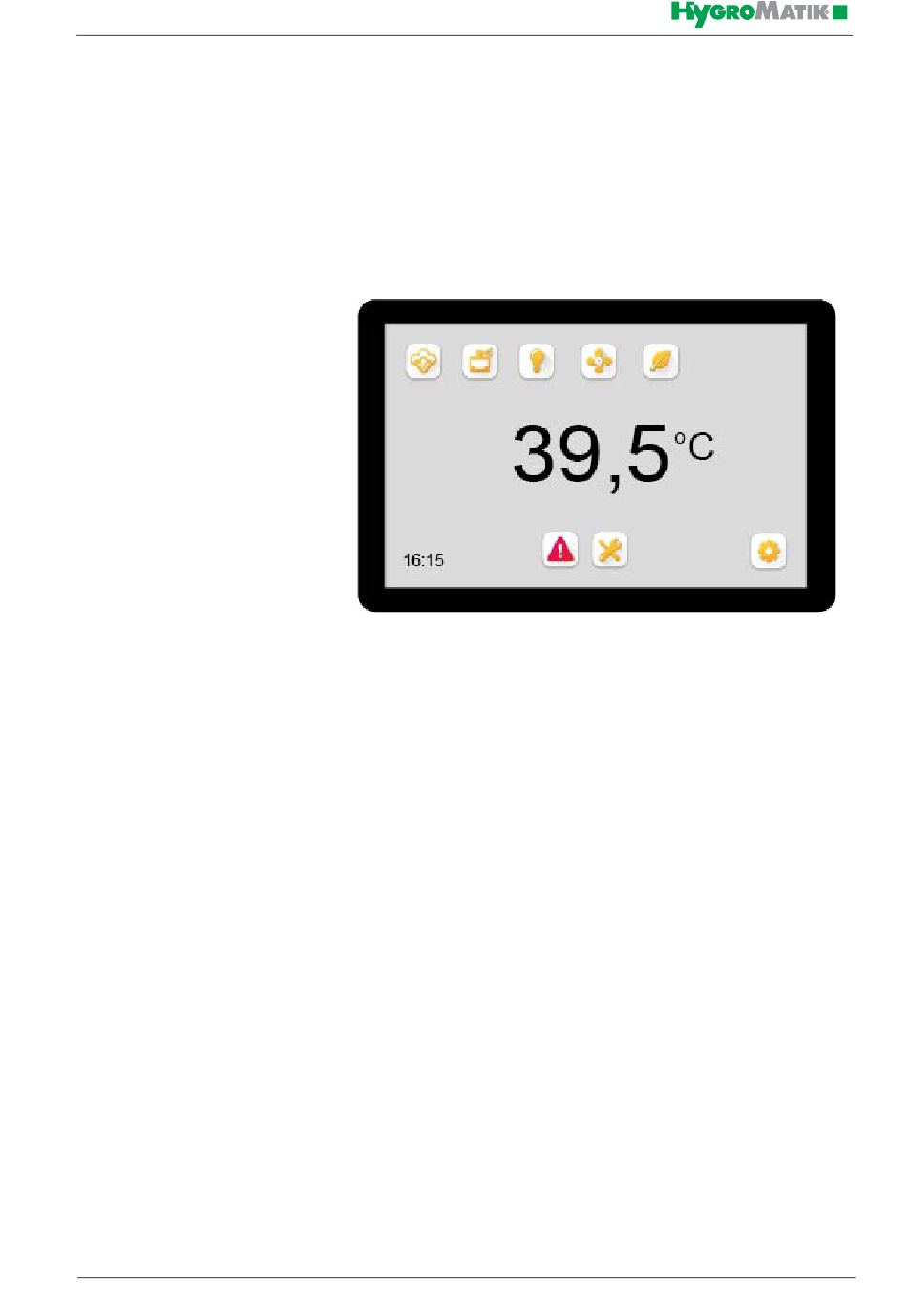

Das HygroMatik Spa Touch Control ist eine kompakte kabelge-
bundene Anzeige- und Bedieneinheit für HygroMatik-Dampfge-
neratoren.
Der Einsatz kann direkt am Dampfgenerator oder auch abge-
setzt von diesem mit einer maximalen Kabellänge von 50 m
erfolgen.

2.1 Eigenschaften des Spa Touch Control

• Feuchtigkeitsgeschützter Unterputz-Wandeinbau
• Schutzklasse frontseitig IP 65
• Daten-Verbindung zum Dampfgenerator über festverleg-
tes Cat.5-Steuerkabel
• 12 V-Stromversorgung durch den Dampfgenerator über
das Steuerkabel
• Kommunikation über Modbus RTU-Protokoll
• Berührungsempfindliche Oberfläche (Touch Screen)
• Funktionsumfang der Steuerungsbedienung durch Betrei-
ber definierbar
• Bildschirmsymbole geben Aufschluss über Gerätestatus
• Kontinuierlicher Betrieb, Kurzzeit- und Timer-Betrieb
(Wochenschaltuhr)

2.1.1 Display-Eigenschaften

• kapazitiver Touch Screen (PCT)
• hohe Kratzfestigkeit
SPA
Seite 7
