RJ45-Kupplung

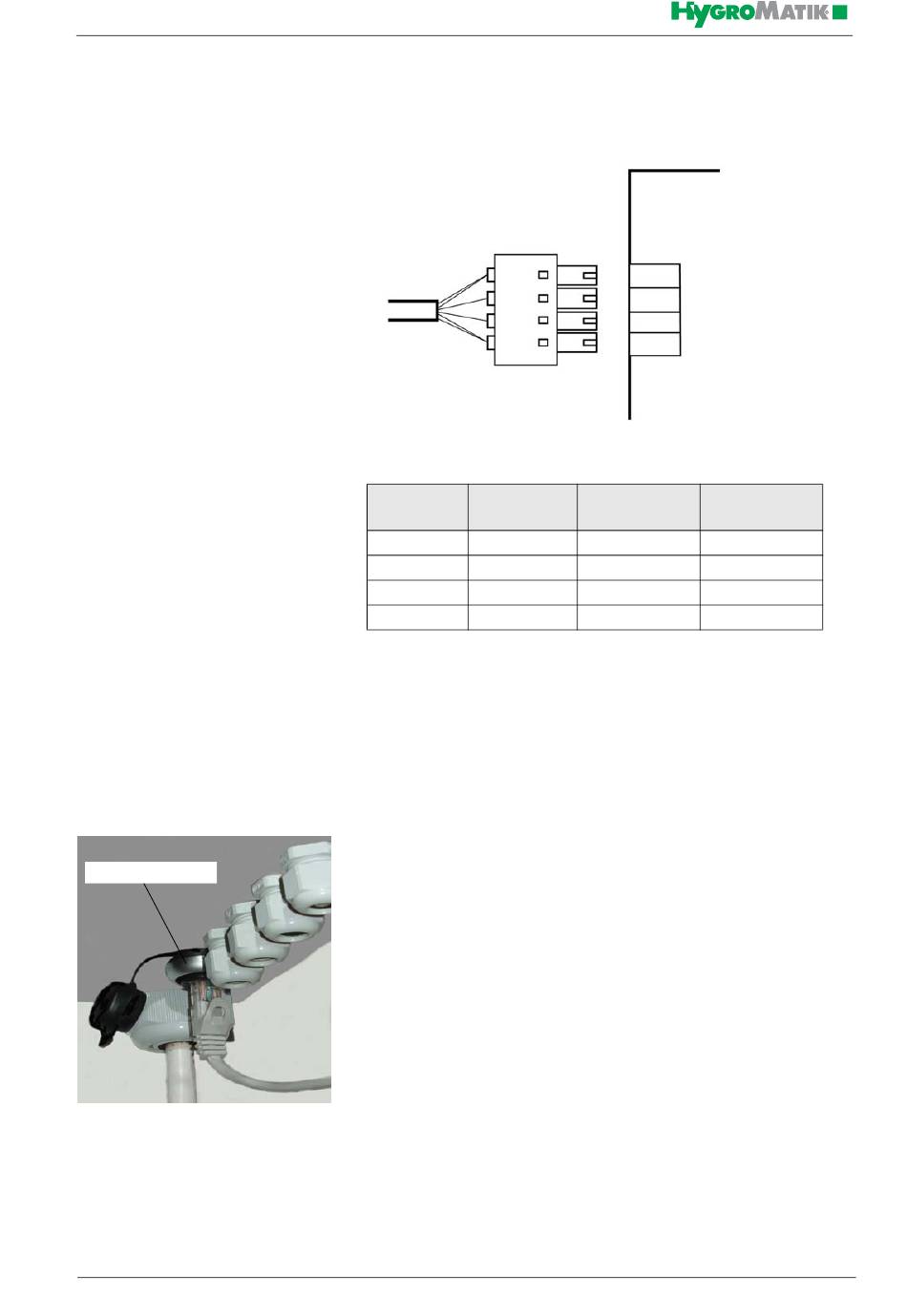

Anschlussart 2: Direktanschluss an Elektronikbaugruppe
Systemstecker
(von Adapter-
kabel abgebaut)
Cat.5-Kabel
(bauseits)
Stecker- Baugruppe-
Pin
1
2
3
4

5.2 Anschluss am Dampfgenerator

5.2.1 An Dampfgeneratoren der Baureihen HyLine,
CompactLine, HeaterLine, HeaterCompact und
FlexLine
Zum Anschluss des Spa Touch Control an diese HygroMatik-
Dampfgeneratoren wird ein Anschluss-Kit benötigt. Bestandteil
dieses Kits ist u.a. eine RJ45-Kupplung in Form einer Gehäuse-
durchführung (s. nebenstehende Abb.).
Das von dem Spa Touch Control kommende Cat.5-Kabel wird in
diese Kupplung eingeführt.
Soll das verlegte Kabel direkt an den Dampfgenerator ange-
schlossen werden, ist am Kabelende ein RJ45-Stecker anzu-
bringen. Die Adernfarben für die Steckerbelegung entsprechen
den in obenstehender Tabelle angegebenen Farben.
Bauseits kann das verlegte Kabel auch mit einer RJ45-Unter-
putz- oder - Aufputzdose abgeschlossen werden. Der Anschluss
des Dampfgenerators kann dann mit einem handelsüblichen
Cat.5-Patch-Kabel erfolgen, wie es in der Netzwerktechnik
üblich ist.
Elektronikbaugruppe
1
36
2
35
3
34
4
33
Belegung
Pin
36 GND
35 B-
34 A+
33 12 VAC
SPA
GND
B-
A+
12 VAC
Adernfarben
ora und ws-bn
ws-bl
bl
ws-ora und bn
