6.8 SIMATIC RF680A

6.8 SIMATIC RF680A
ACHTUNG
Hinweis zur Freigabe
Die Verwendung der adaptiven Antenne SIMATIC RF680A ist mit den Readern RF650R,
RF680R und RF685R ab der Version V2.2.0 (ausgeliefert ab 03/2016) möglich.
Den Versionsstand können Sie auf dem Typenschild des jeweiligen Gerätes entnehmen.
6.8.1

Merkmale

SIMATIC RF680A
Frequenzbereiche
Die Antenne ist eine Breitbandantenne und deckt Frequenzbereiche von 865 bis 928 MHz
ab.
Funktion
Die SIMATIC RF680A dient zum Senden und Empfangen von Daten im UHF-Bereich. Die
Antennen werden über Antennenleitungen, die in verschiedenen Längen lieferbar sind, an
die SIMATIC RF600-Lesegeräte angeschlossen.
314
Merkmale
Einsatzbereich
Frequenzbereich
Lesereichweite
Polarisation
Schutzart
Befestigung
Anschluss
Statusanzeige
Systemhandbuch, 11/2018, J31069-D0171-U001-A21-0018

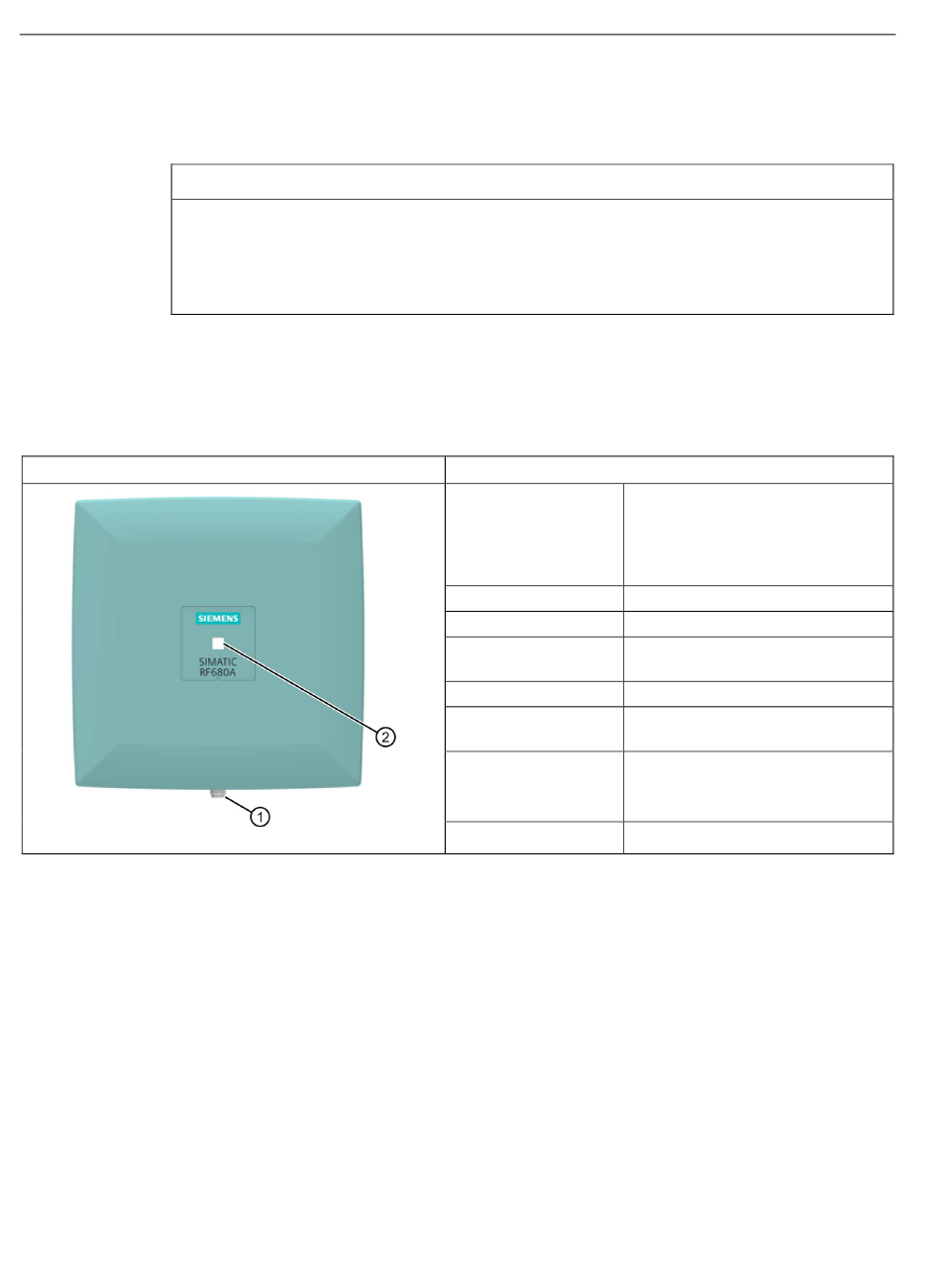

Die SIMATIC RF680A ist eine adap-
tive UHF-Antenne in mittlerer Bau-
form mit hoher Reichweite für
industrielle Anwendungen in Pro-
duktion und Logistik.
865 ... 928 MHz
max. 8 m
umschaltbar (zirkular, linear horizon-
tal, linear vertikal)
IP65
4 x M4
(VESA 100-Befestigungssystem)
Der Antennenanschluss erfolgt
direkt am Gehäuse mit einer RP-
①
TNC-Kupplung .
②
1 LED
SIMATIC RF600
