Mesa/Boogie Bass STRATEGY EIGHT:88 Bedienungsanleitung Seite 17

T E
NORMAL
INPUT
GAIN BASS

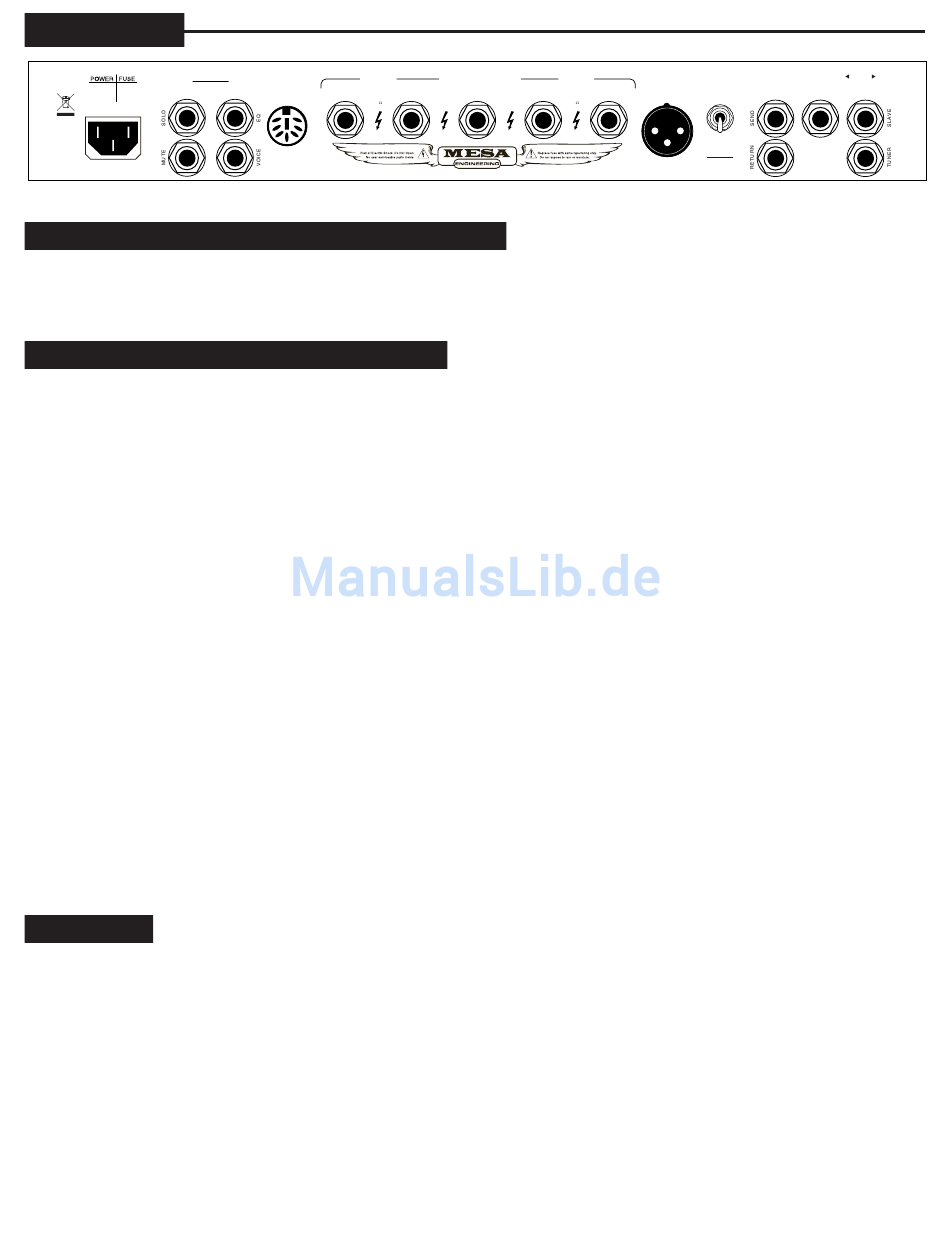

RÜCKSEITE
MAINS
FUSE TUBE GUIDE
3 x 12AX 7 8 x KT-88
120 V~ 10 A
60 Hz SLO
10 A BLO
h
SWITCHING
AC MAINS FUSE (Hauptsicherung, oberhalb des Rückpanels)
Die DC Hauptsicherung befindet sich auf der Rückseite links. Sollte die Sicherung, bedingt durch fehlerhafte Stromzufuhr oder einer
defekten Endstufen-Röhre „fliegen", ersetzen Sie diese nur durch eine „SLO-BLO" (träge) Sicherung. Der richtige Wert ist neben dem
Sicherungshalter vermerkt. Der richtige Wert ist enorm wichtig, denn der STRATEGY zieht eine erhebliche Menge Strom.
SICHERUNGSWERT und SICHERUNGSTAUSCH
Röhren-Verstärker mit 135% des angegebenen Wertes für eine Betriebsstunde bewertet werden. Das bedeutet, dass eine 5 Amp.
Sicherung bis zu 7Amp. pro Stunde verträgt bevor sie „fliegt". Mit dem Ziel, die gesetzlichen Bestimmungen zu erfüllen, liefern wir
einen Sicherungs-Wert, der einen störungsfreien Betrieb ermöglicht und gleichzeitig niedrig genug ist um den Netztrafo vor Überhit-
zung zu schützen.
Außerdem ist die Anodenspannung jeder KT88 mit einem speziellen Widerstand gesichert. Wenn man die Röhre bei eingeschal-
tetem Verstärker aus dem Sockel zieht, entsteht ein temporärer Kurzschluss. Dies hält einen Schaden in Grenzen und stellt sicher,
dass der Gig mit einem „Zylinder" weniger beendet werden kann. Falls dabei der Röhrensockel Schaden nimmt, sollte das von einem
autorisierten Service-Techniker instand gesetzt werden.
Während der zweijährigen Prototyp Testphase gab es einen einzigen Röhrenschaden, nämlich, als ein „mächtiger" Bass-Ton an-
geschlagen wurde und dabei keine Lautsprecherbox angeschlossen war. Um den Verstärker vor solchem Missbrauch zu schützen,
haben wir interne Schutzschalter an den SPEAKER OUT-Buchsen angebracht, welche die MUTE-Schaltung so lange aktiviert, bis
eine der SPEAKER OUT-Buchsen mit einem Stecker belegt ist. Um sicher zu gehen dass das System auch funktioniert, muss logi-
scherweise am Stecker ein Kabel sein, das an einer Lautsprecherbox angeschlossen ist. Schäden die durch eine unkorrekte- oder
Nichtbelegung der SPEAKER OUT-Buchsen entstehen, sind vom Garantie-Anspruch ausgeschlossen.
HINWEIS: Wir können nicht oft genug betonen, wie wichtig es ist, dass immer eine Lautsprecherbox an Ihrem STRATEGY ange-
schlossen ist. Die hohe Anodenspannung einer KT88 hat nämlich das Potential eine evtl. Reparatur-Rechnung in schwindelerre-
gende Höhen zu treiben. Spielen Sie niemals weiter oder drehen das Volumen-Poti höher, wenn sie keinen Ton bei eingeschaltetem
Verstärker hören. Prüfen Sie immer ob eine Box angeschlossen ist.
HINWEIS: Bitte beachten Sie: die MUTE LED auf der Vorderseite des Verstärkers leuchtet als eine Art Sicherheitshinweis wenn
keine Lautsprecherbox angeschlossen ist. Überprüfen Sie sofort die SPEAKER OUT – Buchsen und schließen Sie wenn nötig ein
Box an, bevor Sie STANDBY auf „ON" schalten.
NETZKABEL
Mit dem im Lieferumfang des STRATEGY enthaltenen Netzkabel ist es ein „Klacks", den STRATEGY mit dem
Stromnetz zu verbinden bzw. zu trennen. Vergewissern Sie sich, dass das Netzkabel korrekt in der dafür vorgesehenen Anschluss-
Buchse des STRATEGY sitzt, bevor Sie den Verstärker einschalten. Natürlich muss die lokale Netzspannung mit der des STRATEGY
übereinstimmen (z.B. Deutschland/Österreich 240 Volt).
HINWEIS: Der STRATEGY zieht eine gewaltige Menge Strom. Wenn mehrere Verstärker an demselben Stromkreis angeschlossen
sind, Sie Verlängerungskabel benutzen oder sehr laut spielen ist es möglich dass die Stromkreis-Sicherung wegen Überlastung
„fliegt". Entfernen Sie alle nicht benötigten Geräte und Leitungen aus diesem Stromkreis und verbinden Sie den STRATEGY direkt
mit der Steckdose.
HINWEIS: Manipulieren Sie niemals das Netzkabel in irgendeiner Form. Falls doch, besteht die Gefahr eines elektrischen Strom-
schlags und Sie verlieren jeglichen Garantie-Anspruch.
1
MID TREBLE VOICE
SPEAKER
USE
4 OHM
WITH
TWO
8
CABS
EXT
CAUTION!
FOOT
BASS STRATEGY
SWITCH VACUUM TUBE
AMPLIFIER
5
FULL PWR
HALF
MASTER
LOW PWR 33Hz 80 150
OUTPUT
MUTE ON UNLESS SPKR IN
USE
4 OHM 8 OHM 2 OHM
WITH
TWO
4
CABS
HOME OF TONE ®
WARNING!
®
Eine wenig bekannte Tatsache ist, dass SLO-BLO Sicherungen für
Seite 13
D.I. PRE
300 600 900 2K 5K 8K POST
2 OHM
D.I. LIFT
GROUND
PATENTED
HAND BUILT
6,724,897
IN PETALUMA, D.I. OUT
CALIFORNIA U.S.A.
POWER
STANDBY
D.I. LEVEL SOLO
ON
Eight:88
™
SLAVE
+ -
LEVEL
LOOP
EXT
SWITCH
