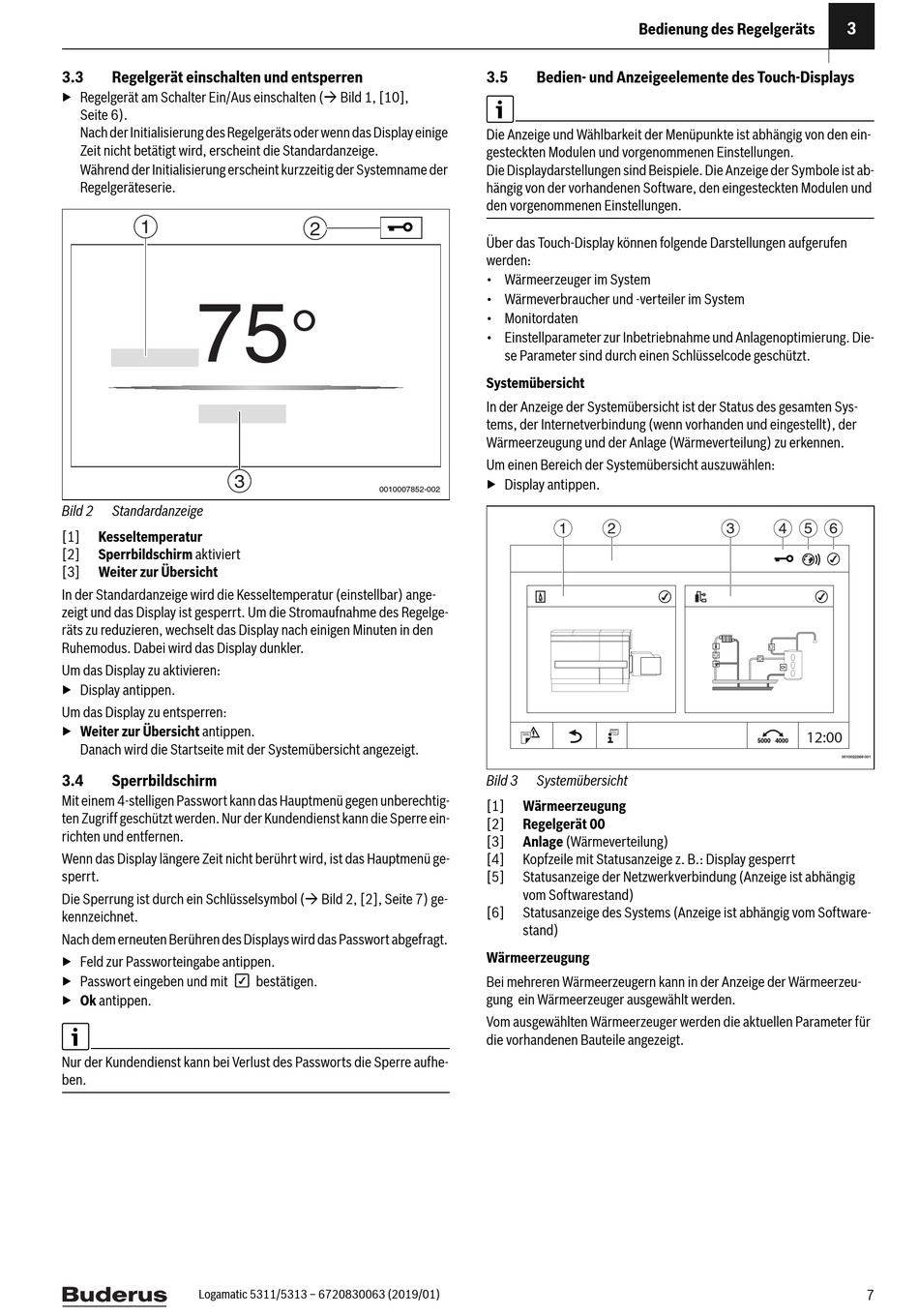

3.3 Regelgerät einschalten und entsperren
▶ Regelgerät am Schalter Ein/Aus einschalten ( Bild 1, [10],
Seite 6).
Nach der Initialisierung des Regelgeräts oder wenn das Display einige
Zeit nicht betätigt wird, erscheint die Standardanzeige.
Während der Initialisierung erscheint kurzzeitig der Systemname der
Regelgeräteserie.
1
75
Kesseltemp.
3
Bild 2 Standardanzeige
[1] Kesseltemperatur
[2] Sperrbildschirm aktiviert
[3] Weiter zur Übersicht
In der Standardanzeige wird die Kesseltemperatur (einstellbar) ange-
zeigt und das Display ist gesperrt. Um die Stromaufnahme des Regelge-
räts zu reduzieren, wechselt das Display nach einigen Minuten in den
Ruhemodus. Dabei wird das Display dunkler.
Um das Display zu aktivieren:
▶ Display antippen.
Um das Display zu entsperren:
▶ Weiter zur Übersicht antippen.
Danach wird die Startseite mit der Systemübersicht angezeigt.
3.4

Sperrbildschirm

Mit einem 4-stelligen Passwort kann das Hauptmenü gegen unberechtig-
ten Zugriff geschützt werden. Nur der Kundendienst kann die Sperre ein-
richten und entfernen.
Wenn das Display längere Zeit nicht berührt wird, ist das Hauptmenü ge-
sperrt.
Die Sperrung ist durch ein Schlüsselsymbol ( Bild 2, [2], Seite 7) ge-
kennzeichnet.
Nach dem erneuten Berühren des Displays wird das Passwort abgefragt.
▶ Feld zur Passworteingabe antippen.
▶ Passwort eingeben und mit
▶ Ok antippen.
Nur der Kundendienst kann bei Verlust des Passworts die Sperre aufhe-
ben.
Logamatic 5311/5313 – 6720830063 (2019/01)
2
°
0010007852-002
bestätigen.
Bedienung des Regelgeräts
3.5

Bedien- und Anzeigeelemente des Touch-Displays

Die Anzeige und Wählbarkeit der Menüpunkte ist abhängig von den ein-
gesteckten Modulen und vorgenommenen Einstellungen.
Die Displaydarstellungen sind Beispiele. Die Anzeige der Symbole ist ab-
hängig von der vorhandenen Software, den eingesteckten Modulen und
den vorgenommenen Einstellungen.
Über das Touch-Display können folgende Darstellungen aufgerufen
werden:
• Wärmeerzeuger im System
• Wärmeverbraucher und -verteiler im System
• Monitordaten
• Einstellparameter zur Inbetriebnahme und Anlagenoptimierung. Die-
se Parameter sind durch einen Schlüsselcode geschützt.
Systemübersicht
In der Anzeige der Systemübersicht ist der Status des gesamten Sys-
tems, der Internetverbindung (wenn vorhanden und eingestellt), der
Wärmeerzeugung und der Anlage (Wärmeverteilung) zu erkennen.
Um einen Bereich der Systemübersicht auszuwählen:
▶ Display antippen.
1 2
Bild 3 Systemübersicht
[1] Wärmeerzeugung
[2] Regelgerät 00
[3] Anlage (Wärmeverteilung)
[4] Kopfzeile mit Statusanzeige z. B.: Display gesperrt
[5] Statusanzeige der Netzwerkverbindung (Anzeige ist abhängig
vom Softwarestand)
[6] Statusanzeige des Systems (Anzeige ist abhängig vom Software-
stand)
Wärmeerzeugung
Bei mehreren Wärmeerzeugern kann in der Anzeige der Wärmeerzeu-
gung ein Wärmeerzeuger ausgewählt werden.
Vom ausgewählten Wärmeerzeuger werden die aktuellen Parameter für
die vorhandenen Bauteile angezeigt.
3
3 4 5 6
12:00
0010022268-001
