SICK SIM1012 Betriebsanleitung Seite 25

CAN
SENSOR S1 - S6
8023513//2019-01-25 | SICK
Irrtümer und Änderungen vorbehalten
Lage Bezeichnung
PWR/ACT
Term
Lage Bezeichnung
PWR/ACT
BEDIENUNG

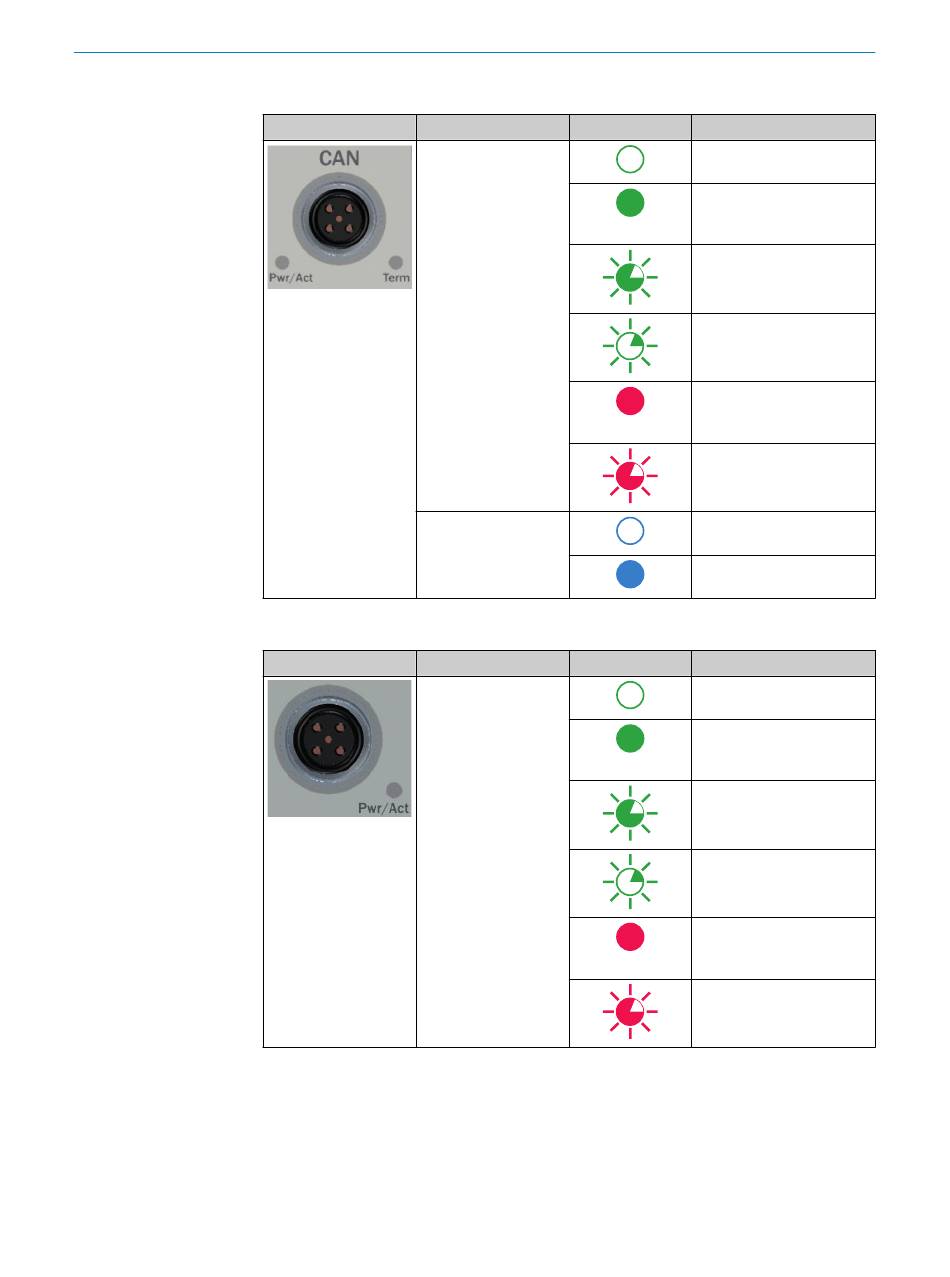

LED-Verhalten Beschreibung
Keine Spannung am
Anschluss angelegt.
Spannung liegt am
Anschluss an. Keine Signal‐
aktivität.
Spannung liegt am
Anschluss an Signalaktivi‐
tät.
Keine Spannung am
Anschluss angelegt. Signal‐
aktivität.
Überspannung oder Kurz‐
schluss erkannt. Keine
Signalaktivität.
Überspannung oder Kurz‐
schluss erkannt. Signalakti‐
vität.
Terminierungswiderstand
nicht zugeschaltet.
Terminierungswiderstand
zugeschaltet.
LED-Verhalten Beschreibung
Keine Spannung am
Anschluss angelegt.
Spannung liegt am
Anschluss an. Keine Signal‐
aktivität.
Spannung liegt am
Anschluss an. Signalaktivi‐
tät.
Keine Spannung am
Anschluss angelegt. Signal‐
aktivität.
Überspannung oder Kurz‐
schluss erkannt. Keine
Signalaktivität.
Überspannung oder Kurz‐
schluss erkannt. Signalakti‐
vität.
B E T R I E B S A N L E I T U N G | SIM1012
8
25
