ELEKTRISCHE INSTALLATION
6.5.3 INC
6.5.4 CAN
18 B E T R I E B S A N L E I T U N G | SIM1012
Weitere Hinweise
• Max. 1 A Output für Versorgungsspannungsanschlüsse (LPS-konform)
• Datenraten:
RS-232: 115,2 kBaud
°
RS-422: 2 MBaud
°
RS-485: 2 MBaud
°
5
6
4
8
3
7
2 1

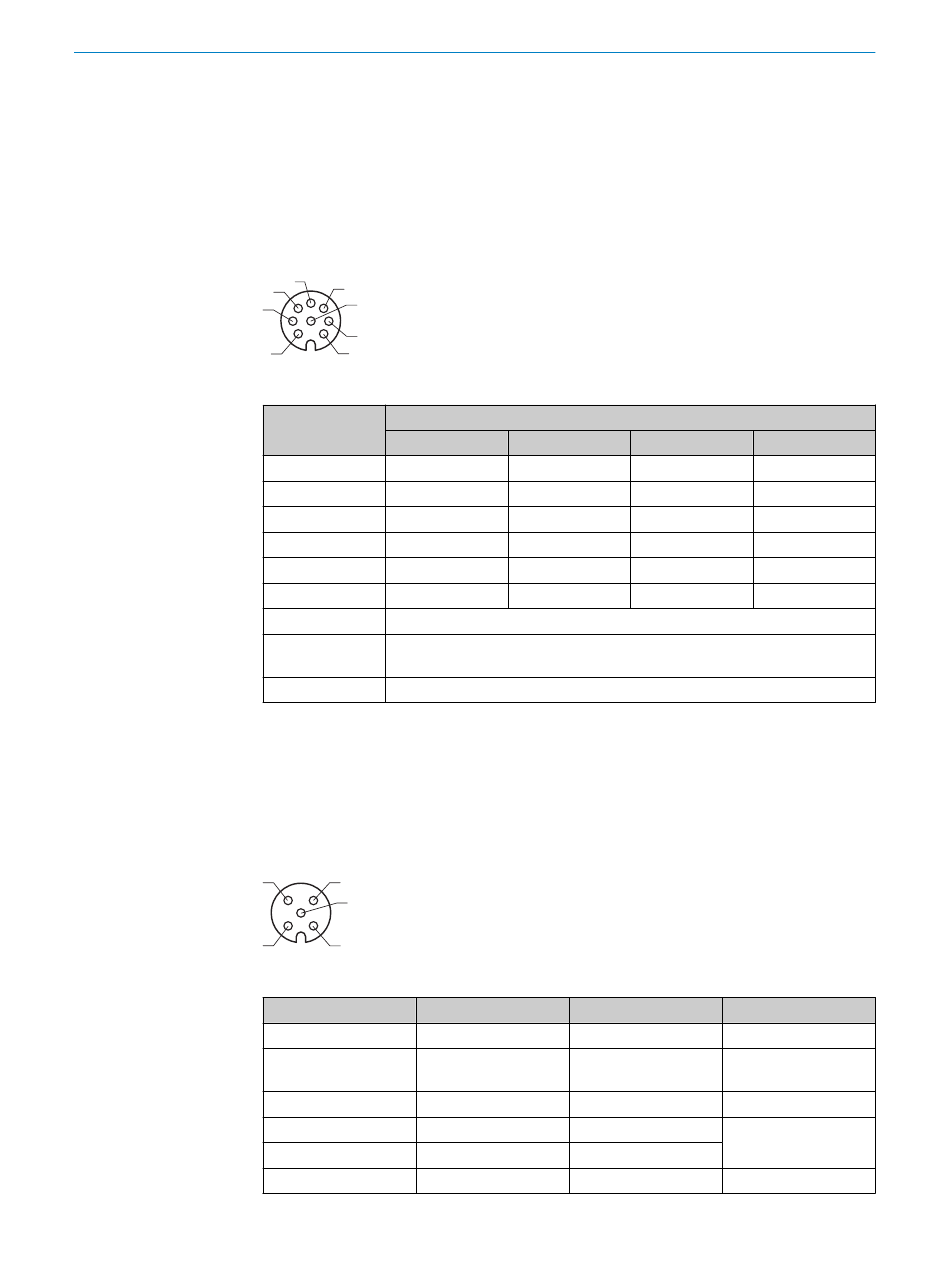

Tabelle 4: Pinbelegung INC, M12 - 8 Pol A-kodiert, female
Pin
RS-422*
1 T-
2 T+
3 R-
4 R+
5 -
6 -
7
8 24V (Versorgungsspannung Peripherie, schaltbar, im Werkszustand deakti‐
Gehäuse
* Standardkonfiguration
Weitere Hinweise
• Max. 0,5 A Output für Versorgungsspannungsanschlüsse (LPS-konform)
• Datenraten: max. 2 MBaud
3 4
5
2 1
Tabelle 5: Pinbelegung CAN, M12 - 5 Pol A-kodiert, female
Pin Signal
1 -
2 +V24
3 GND
4 CAN_H
5 CAN_L
Gehäuse -
1) Terminierung per App steuerbar
Mode
RS-232 RS-485
- -
- -
- -
- -
- -
- -
GND (Masse)
viert)
Schirm
Funktion
Schirm
Versorgungsspannung
Peripherie, schaltbar
Ground (Masse)
CAN high
CAN low
Schirm
INC
A- (in/out)
A+ (in/out)
B- (in/out)
B+ (in/out)
-
-
Werkszustand
-
Deaktiviert
-
Terminierung deakti‐
viert 1)
-
